Toro Multi-Pro 1200 Installationsanweisungen Seite 9

7
Transferieren des Ventils (nur
Spritzgeräte 1250 und 5700)
Für diesen Arbeitsschritt erforderliche
Teile:
1 Befestigungsstrebe
3 Schraube (5/16" x 3/4")
3
Sicherungsmutter (8 mm)(5/16")
1 Ventilhalterungsstütze
1 Ventilhalterung, oben
1 Schaumstreifen
Verfahren
ACHTUNG
Chemikalien sind gefährlich und können
Verletzungen verursachen.
• Lesen Sie vor dem Umgang mit Chemikalien die
Anweisungen auf dem Chemikalienaufkleber
und halten Sie die Anweisungen und
Vorsichtsmaßnahmen des Herstellers ein.
• Vermeiden Sie einen Kontakt der Chemikalien
mit der Haut. Waschen Sie bei einem Kontakt
der Chemikalien mit der Haut den Bereich
gründlich mit Seife und sauberem Wasser.
• Tragen Sie eine Schutzbrille und entsprechende,
vom Chemikalienhersteller empfohlene
Schutzkleidung.
Entfernen des Ventils an den 1250-Spritzgeräten
1. Entfernen Sie die Schlauchklemmen, mit denen die
Auslegerzufuhrschläuche am Ventil befestigt sind.
2. Nehmen Sie die Auslegerzufuhrschläuche vom Ventil
ab
Hinweis: Entfernen Sie die Auslegerzufuhrschläuche
vorsichtig. Der Schlauch kann Flüssigkeiten mit
Chemikalien enthalten.
3. Schneiden Sie Kunststoffbinden ab, mit denen das
Ventil und der Kabelbaum an der Querstrebe befestigt
sind.
4. Entfernen Sie die Befestigungen und bewahren sie auf,
mit denen das Ventil zwischen den Streben an der
Querstrebe befestigt sind.
5. Nehmen Sie das Ventil von der Querstrebe zwischen
den Streben ab.
Entfernen des Ventils an den 5700-Spritzgeräten
1. Entfernen Sie die Schlauchklemmen, mit denen die
Auslegerzufuhrschläuche am Ventil befestigt sind.
2. Nehmen Sie die Auslegerzufuhrschläuche vom Ventil
ab
Hinweis: Entfernen Sie die Auslegerzufuhrschläuche
vorsichtig. Der Schlauch kann Flüssigkeiten mit
Chemikalien enthalten.
3. Entfernen Sie die Befestigungen, mit denen die
Halterung und das Ventil an der oberen und unteren
Querstrebe befestigt sind.
4. Entfernen Sie die Halterung und das Ventil.
5. Bewahren Sie alle Befestigungen auf.
6. Entfernen Sie die Befestigungen, mit denen die obere
und untere Querstrebe an den alten Streben befestigt
sind. Entfernen Sie die Querstrebe und bewahren
Sie die Befestigungen auf. Beide Querstreben werden
wieder verwendet.
7. Bauen Sie die Halterung auseinander.
8. Nehmen Sie das Ventil und das T-Ventil von der
unteren Hälfte der Halterung ab.
9. Bewahren Sie die Befestigungen und das Ventil auf,
werfen Sie die Halterung weg.
Einbauen des Ventils an den 1250-Spritzgeräten
1. Befestigen Sie die neue Querstrebe mit den vorher
entfernten Befestigungen an den Ventilstreben (Bild 9).
1. Querstrebe
2. Ventil
3. Vorhandene Schraube
4. Schraube (5/16" x 3/4")
2. Befestigen Sie das Ventil mit drei Schrauben (8 mm x
19 mm)(5/16" x 3/4") an der Strebe, siehe Bild 9.
9

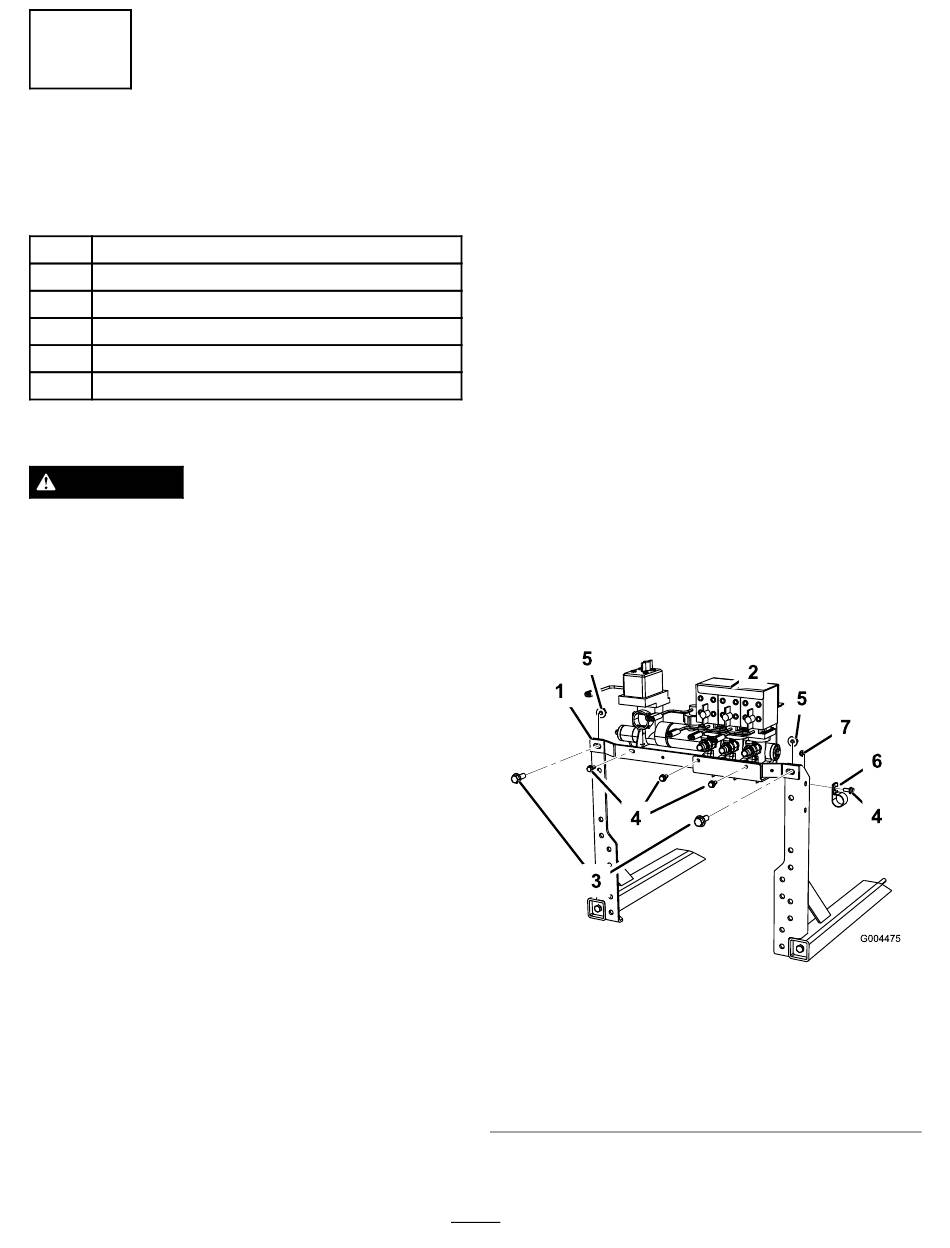

Bild 9
5. Vorhandene
Sicherungsmutter
6. R-Klemme
7. Sicherungsmutter (8
mm)(5/16")
