Toro Multi-Pro 1200 Installationsanweisungen Seite 10

3. Befestigen Sie die Schlauchklemme an der rechten
Auslegerstrebe (Bild 9).
4. Schließen Sie die Schläuche von der Maschine am
Ventil an.
5. Schließen Sie die elektrischen Anschlüsse vom
Hauptkabelbaum an, den Sie vorher vom Ventil
abgeschlossen haben.

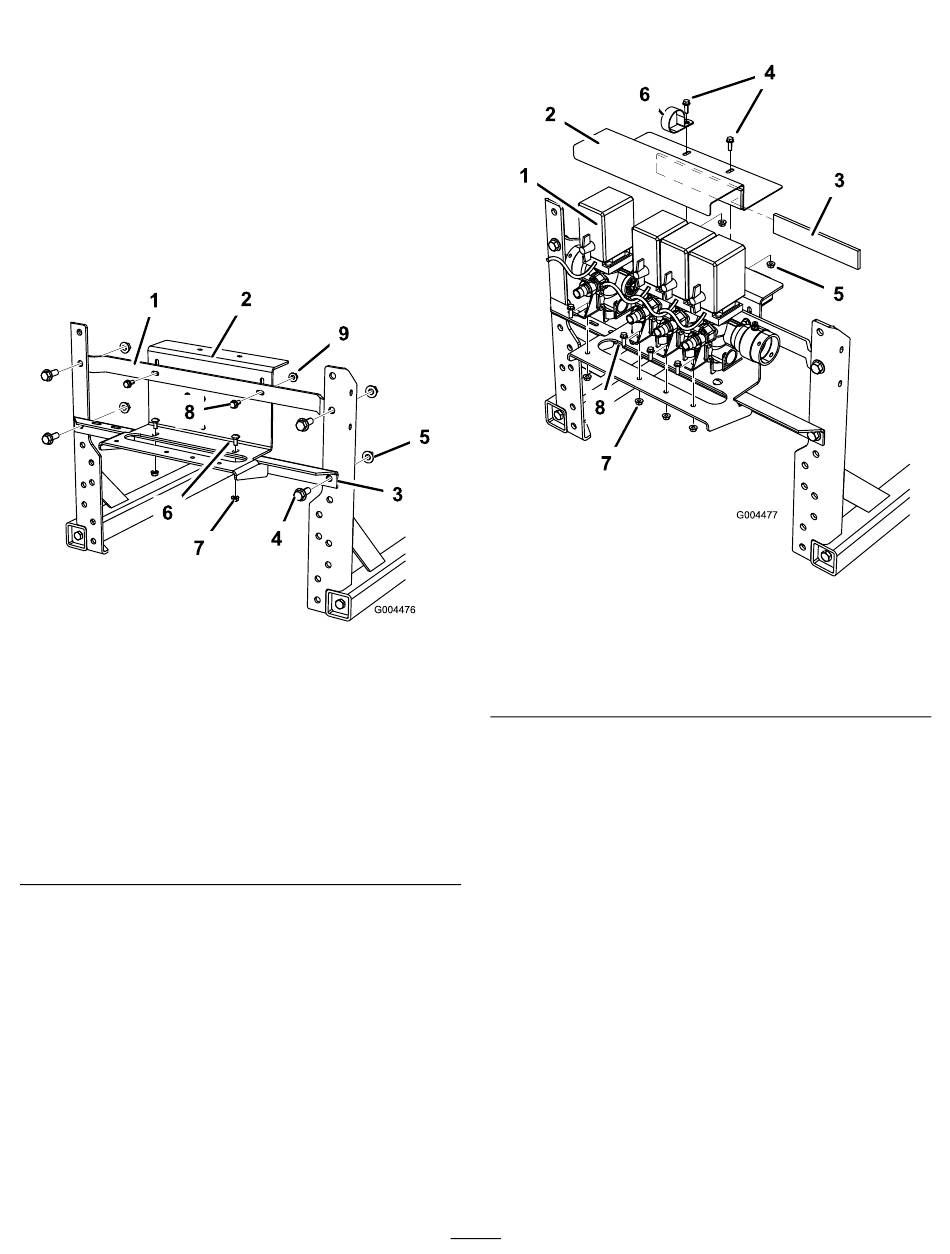

Einbauen des Ventils an den 5700-Spritzgeräten
1. Befestigen Sie die untere Querstrebe, die Sie von den
alten Auslegerstreben abgenommen haben, mit den
vorhandenen Befestigungen (Bild 10).
1. Obere Querstrebe
2. Ventilstützhalterung
3. Untere Querstrebe
4. Vorhandene Schraube
5. Vorhandene
Sicherungsmutter
2. Befestigen Sie die neue Ventilstützhalterung mit der
vorhandenen Schlossschraube und den Befestigungen
an der unteren Querstrebe.
3. Befestigen Sie die obere Querstrebe an den Streben
und der Stützhalterung.
Hinweis: Befestigen Sie sie mit zwei Schrauben (8 mm
x 19 mm)(5/16" x 3/4") und zwei Sicherungsmuttern
(8 mm)(5/16") an den Streben. Befestigen Sie die
Halterung mit den vorhandenen Befestigungen an der
oberen Querstrebe.
4. Befestigen Sie das vorher entfernte T-Ventil mit den
vorhandenen Befestigungen an der Rückseite der
Ventilstützhalterung.
Bild 10
6. Vorhandene
Schlossschraube
7. Vorhandene
Sicherungsmutter
8. Vorhandene Schraube (8
mm x 19 mm)(5/16" x 3/4")
9. Vorhandene
Sicherungsmutter (8
mm)(5/16")
5. Befestigen Sie das Ventil mit den vorher entfernten
Befestigungen an der Ventilstützhalterung (Bild 11).
1. Ventil
2. Obere Ventilhalterung
3. Schaumstreifen
4. Schraube
6. Befestigen Sie den Schaumstreiben an der oberen
Ventilhalterung (Bild 11).
7. Befestigen Sie die obere Ventilhalterung an der
Ventilstützhalterung (umschließen Sie das Ventil).
Befestigen Sie die Halterungen mit den vorhandenen
Befestigungen und der neuen R-Klemme.
8. Schließen Sie die beschrifteten Schläuche, die Sie
vorher entfernt haben, am Ventil an.
9. Schließen Sie die elektrischen Anschlüsse vom
Hauptkabelbaum an, den Sie vorher vom Ventil
abgeschlossen haben.
10
Bild 11
5. Sicherungsmutter
6. R-Klemme
7. Sicherungsmutter
8. Schraube
