5. Schalten Sie das System ein und fahren Sie die
Aktuatorstangen des Auslegers mit den Hubschaltern
des Auslegers aus. Jetzt können Sie die linke und rechte
Auslegersektion einbauen.
6. Nehmen Sie die vier Schrauben, vier Mutterscheiben
und vier Muttern an der Scharnierplatte ab.
7. Montieren Sie die Auslegersektion mit den in Schritt
6 entfernten vier Schrauben, vier Mutterscheiben
und vier Muttern an der Scharnierplatte des mittleren
Auslegers, siehe Bild 15.
Hinweis: Stellen Sie sicher, dass alle Spritzköpfe nach
hinten zeigen.

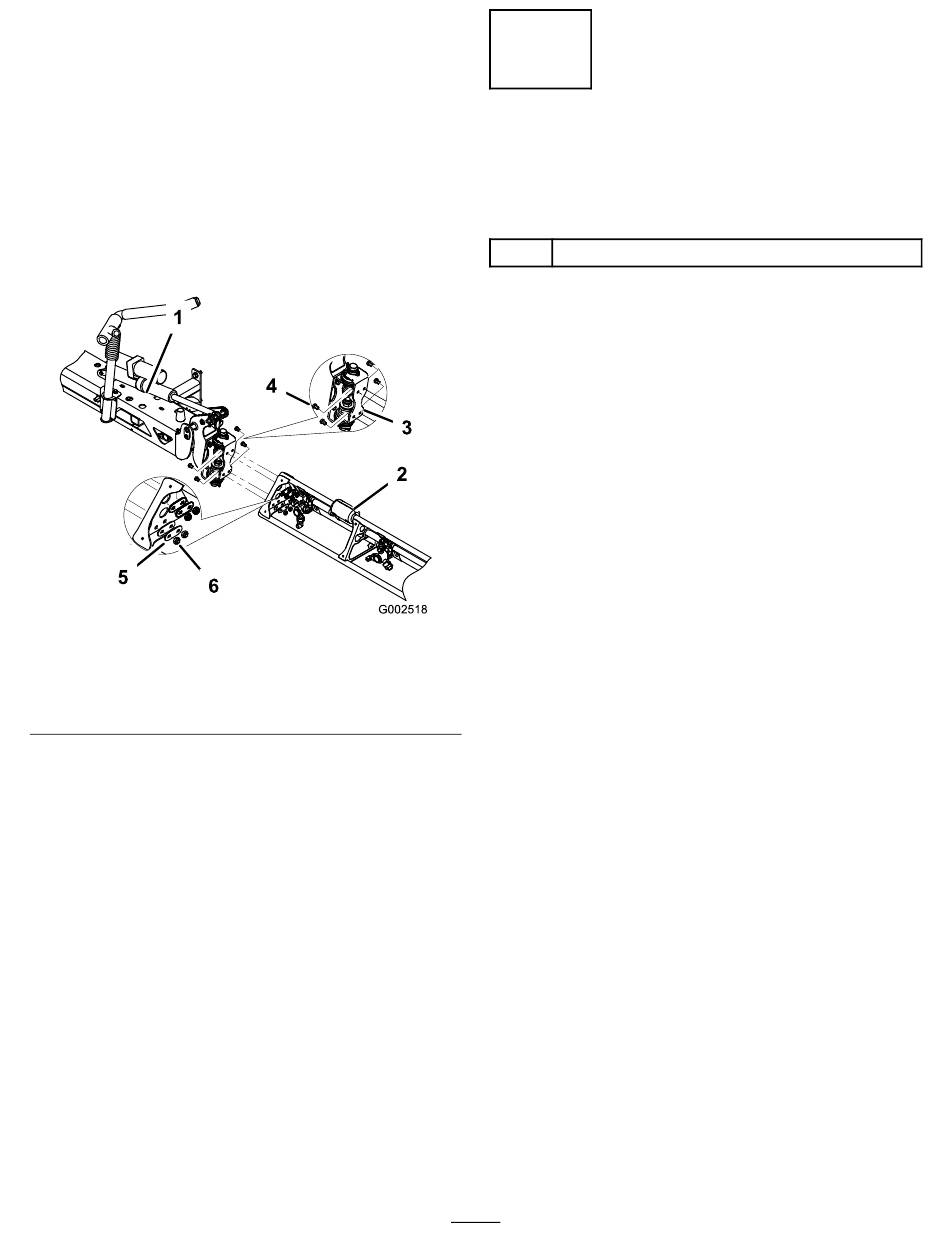

Bild 15
1. Mittlerer Ausleger
2. Auslegersektion
3. Scharnierplatte
8. Wiederholen Sie Schritt 7 mit der anderen
Auslegersektion an der anderen Seite des mittleren
Auslegers.
Hinweis: Stellen Sie sicher, dass alle Spritzköpfe nach
hinten zeigen.
4. Schraube
5. Scheibe
6. Mutter
9
Anschließen der
Auslegerschläuche
Für diesen Arbeitsschritt erforderliche
Teile:
6 Schlauchklemme
Verfahren
1200-Spritzgeräte
1. Ermitteln Sie den Zufuhrschlauch des mittleren
Auslegers, der von der Front der Maschine kommt,
und verlegen Sie den Schlauch durch die R-Klemme,
die an der rechten Auslegerstrebe (Bild 9) befestigt ist,
und in das Loch mit der Dichtung im Rahmen des
mittleren Auslegers.
Hinweis: Befestigen Sie den Schlauch mit einer
Schlauchklemme an der Schlauchzahnung im mittleren
Ausleger.
2. Verlegen Sie den Zufuhrschlauch des linken und
rechten Auslegers von der Front der Maschine zu den
linken und rechten Auslegersektionen.
Hinweis: Befestigen Sie den Schlauch mit
Schlauchklemmen an der Schlauchzahnungen
in den Auslegersektionen. Befestigen Sie die
Auslegerschläuche mit der R-Klemme vorne an der
Schwenkhalterung am Auslegerrahmen. Der Schlauch
muss genug Spielraum haben, sodass er nicht knickt,
wenn die Ausleger in die Transportstellung angehoben
werden.
1250-Spritzgeräte
1. Schließen Sie den Zufuhrschlauch des mittleren
Auslegers (Teil der lose mitgelieferten Teile) an der
mittleren Schlauchzahnung im Ventil an und befestigen
ihn mit einer Schlauchklemme.
2. Verlegen Sie den Schlauch durch das Loch mit
der Dichtung im mittleren Auslegerrahmen und
befestigen Sie ihn mit einer Schlauchklemme an der
Schlauchzahnung im mittleren Ausleger.
3. Schließen Sie die Zufuhrschläuche des linken und
rechten Auslegers (Teil der lose mitgelieferten Teile) an
die linke und rechte Schlauchzahnung im Ventil an.
Hinweis: Befestigen Sie die Schläuche mit
Schlauchklemmen an den Schlauchzahnungen.
4. Verlegen Sie die Zufuhrschläuche vom linken und
rechten Ausleger vom Ventil zu den entsprechenden
Auslegersektionen.
