4
Einbauen der Schweißplatten
Für diesen Arbeitsschritt erforderliche
Teile:
2 Schweißplatte
2 Schraube (1/2" x 1")
2 Klemmmutter (1/2")
Verfahren
Hinweis: Diese Schritte gelten für ältere Maschinen. Neuere
Maschinen haben werksinstallierte Schweißmuttern.

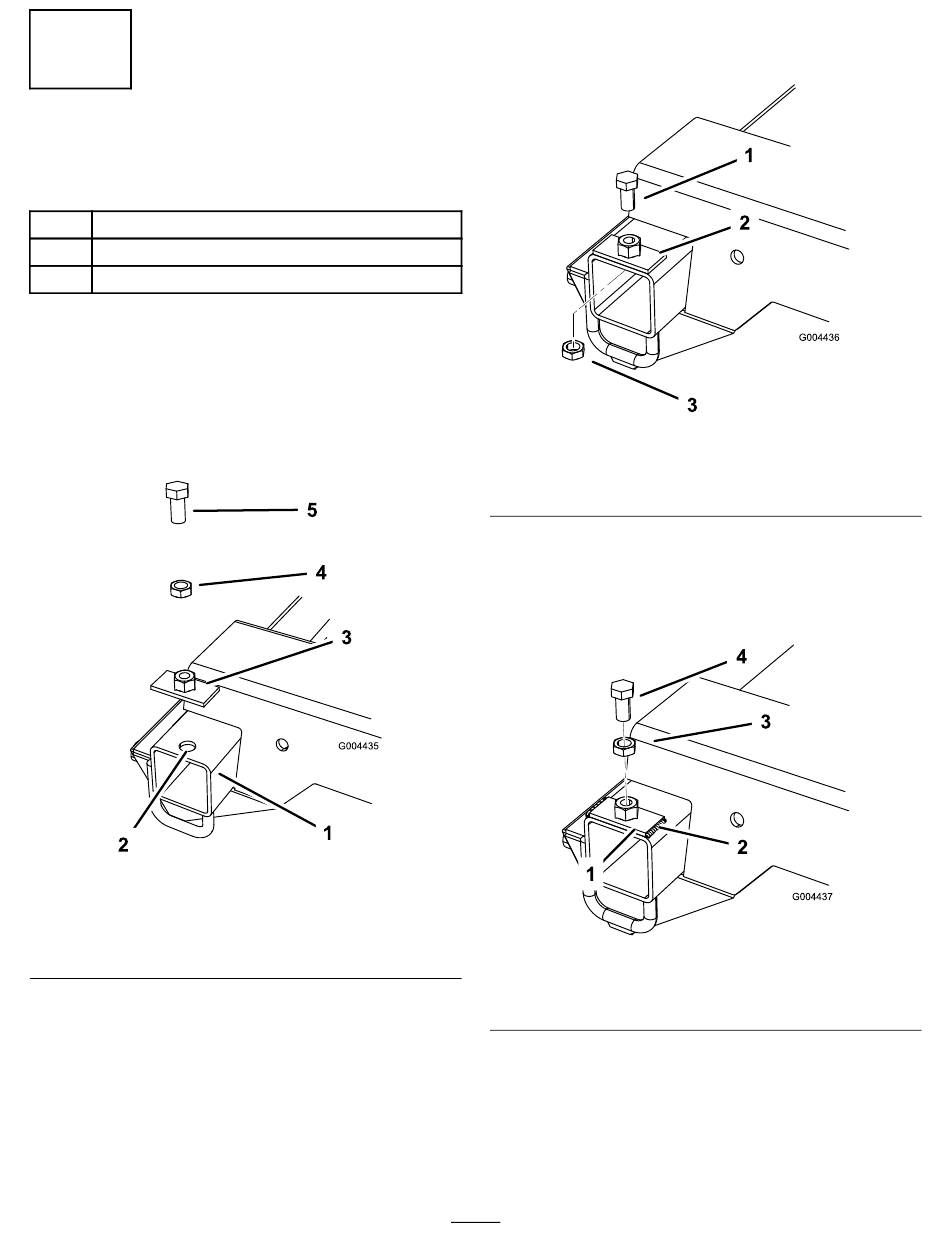

1. Fluchten Sie eine Schweißplatte mit dem Ende des
Rahmens (Bild 3) aus und markieren Sie mit einem
Stanzer das mittlere Loch der Platte.
1. Rahmen
2. Gebohrtes Loch
3. Schweißplatte
2. Entfernen Sie die Platte vom Rahmen und bohren
Sie an der Stelle, die Sie mit dem Stanzer markiert
haben, ein Vorbohrloch in die Oberseite des
eingeschweißten Rahmenrohrs (Bild 3). Vergrößern Sie
den Durchmesser des Lochs auf 13 mm und 16 mm.
3. Setzen Sie die Platte auf das in den Rahmen gebohrte
Loch und befestigen sie mit der Schraube (13 mm x
25 mm)(1/2" x 1") und Klemmmutter (13 mm)(1/2"),
siehe Bild 4.
Bild 3
4. Klemmmutter (1/2")
5. Schraube (1/2" x 1")
Hinweis: Dies befestigt die Platte beim Schweißen
und stellt die richtige Ausfluchtung mit dem vorher
gebohrten Loch sicher.
1. Schraube (1/2" x 1")
2. Schweißplatte
4. Schweißen Sie die neue Platte an den Rahmen; an der
rechten und linken Seite der Platte sollte eine Kehlnaht
von 6,4 mm (1/4") sein (Bild 5). Nehmen Sie die
Schraube und Klemmmutter ab, wenn sie abgekühlt
sind.
1. Schweißplatte
2. Schweißnaht
Hinweis: Die Schweißnaht sollte nicht die Öffnung
des eingeschweißten Rahmenrohrs blockieren. Sonst
passen die Auslegerstreben nicht in das Rahmenrohr.
5. Wiederholen Sie die Schritte an der anderen Seite des
Rahmens.
6
Bild 4
3. Klemmmutter (1/2")
Bild 5
3. Klemmmutter (1/2")
4. Schraube (1/2" x 1")
