Toro Multi-Pro 1200 Installationsanweisungen Seite 16

Einschmieren der
Aktuatorstangenlager
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
(je nach dem, was zuerst
erreicht wird)—Schmieren Sie die
Aktuatorstangenlager ein.
Schmierfettsorte: Nr. 2 Allzweckschmiermittel auf
Lithiumbasis
1. Fahren Sie die Ausleger in die Spritzstellung aus.
2. Nehmen Sie den Splint vom Lagerbolzen ab (Bild 18).
1
1. Aktuator
2. Aktuatorstange
3. Gehäuse des
Auslegerscharnierstifts
3. Heben Sie den Ausleger an und nehmen Sie den Stift
ab (Bild 18).
4. Senken Sie den Ausleger langsam auf den Boden ab.
5. Prüfen Sie den Stift auf Beschädigungen und wechseln
Sie ihn ggf. aus.
6. Drehen Sie das Ende des Aktuatorstangenlagers und
schmieren Sie Schmiermittel in das Lager (Bild 19).
Hinweis: Wischen Sie überschüssiges Schmiermittel
ab.
4
2
5
3
G002016

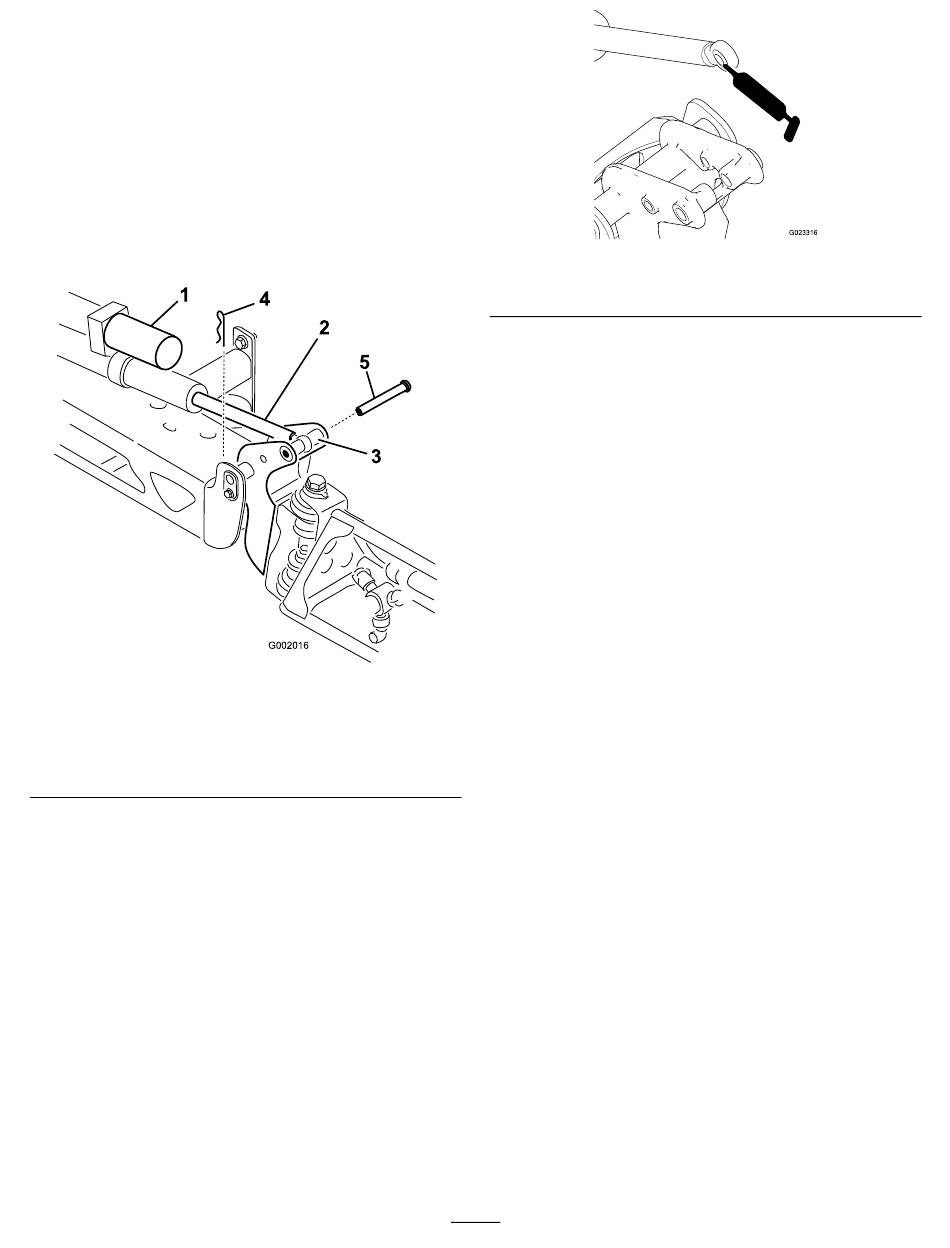

Bild 18
4. Splint
5. Stift
Rechter Ausleger
7. Heben Sie den Ausleger an, um das Scharnier mit der
Aktuatorstange auszurichten.
8. Halten Sie den Ausleger fest und stecken Sie den Stift
durch das Auslegerscharnier und die Aktuatorstange
(Bild 18).
9. Wenn der Stift eingesetzt ist, lassen Sie den Ausleger
los und befestigen Sie den Stift mit dem vorher
abgenommenen Splint.
10. Wiederholen Sie dies für jedes Aktuatorstangenlager.
Einstellen der Auslegeraktua-
toren
Wartungsintervall: Alle 400 Betriebsstunden—Prüfen Sie
das Hydrauliköl des Auslegeraktuators
auf Luftblasen.
1. Stellen Sie das Spritzgerät auf eine ebene Fläche und
senken Sie die Ausleger in die Spritzstellung ab.
2. Aktivieren Sie die Feststellbremse, stellen Sie die Pumpe
und den Motor ab und ziehen Sie den Zündschlüssel
ab.
3. Versuchen Sie, den Ausleger anzuheben, wenden Sie
einen mäßigen Druck an (gerade ausreichend, um den
Ausleger manuell anzuheben) und achten Sie auf die
Aktuatorstange.
Wenn sich die Aktuatorstange mehr als 2,16 mm
bis 2,54 mm axial bewegt (in den Zylinder ein- und
ausfährt), sollten Sie das Hydrauliköl entlüften. In der
Wartungsanleitung finden Sie Anweisungen, wie Sie die
Aktuatoren entlüften, oder wenden Sie sich an den
offiziellen Toro Vertragshändler.
4. Wiederholen Sie dies für den anderen Ausleger.
16
G023316
Bild 19
