Toro Multi-Pro 1200 Installationsanweisungen Seite 8

Hinweis: Suchen Sie ggf. die alten Aktuatoranschlüsse
und binden Sie sie fest, sodass sie nicht im Weg sind.
6
Einbauen der neuen
Auslegerstreben
Für diesen Arbeitsschritt erforderliche
Teile:
1 Rechte Auslegerstrebe
1 Linke Auslegerstrebe
2 Rahmenkeil
2 Auslegerrahmenschraube
2 Rollstift
Verfahren
1. Stecken Sie die Rahmenschraube durch die Strebe in
den Rahmenkeil (Bild 6).
Hinweis: Wiederholen Sie diesen Schritt für die
andere Auslegerstrebe.
Linke Auslegerstrebe
1. Rahmenstrebe
2. Keil
2. Setzen Sie an den 5700-Spritzgeräten einen Rollstift in
das äußere Loch neben der Winkelstütze (Bild 6).
Hinweis: Wiederholen Sie diesen Schritt für die
andere Auslegerstrebe.

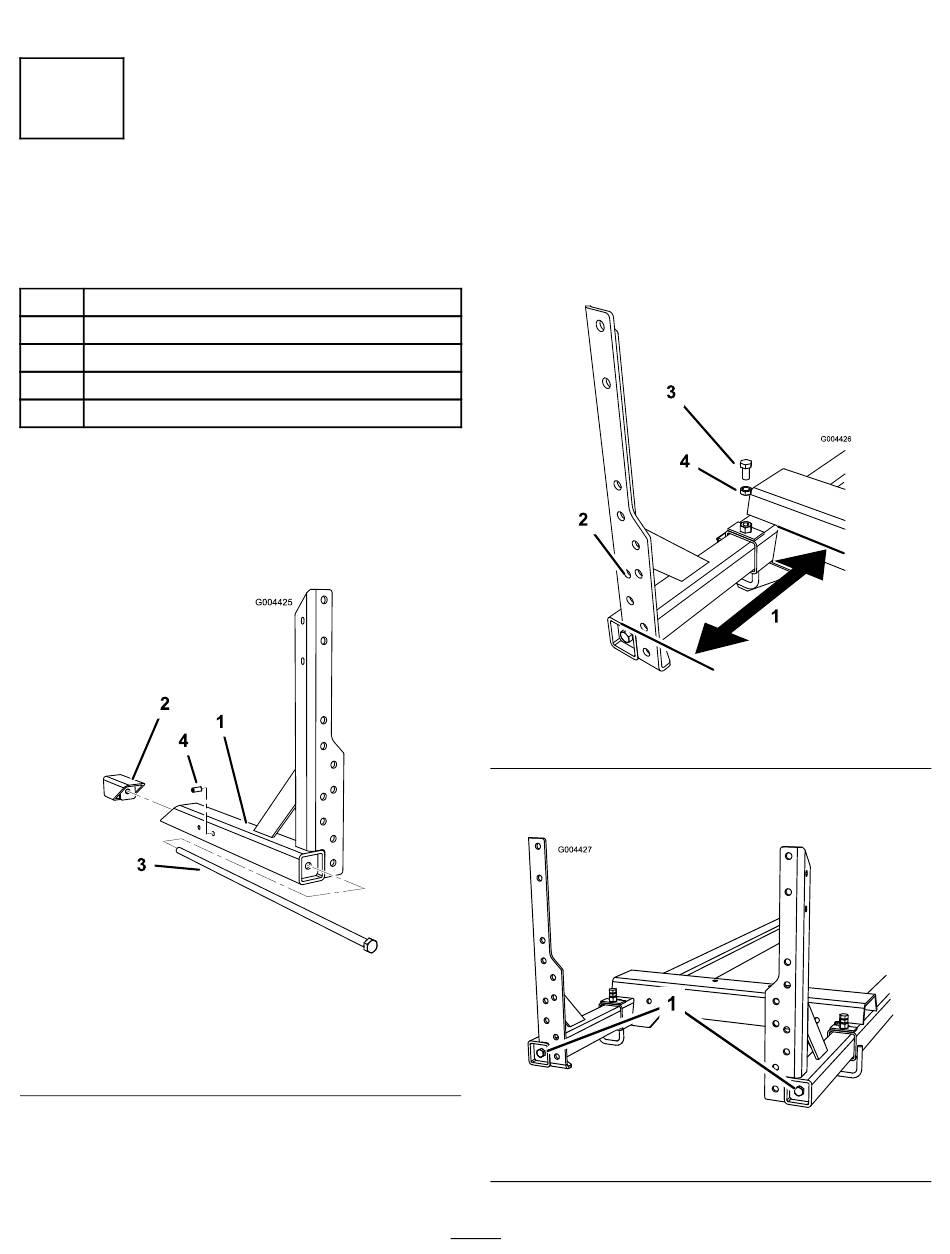

Bild 6
3. Auslegerrahmenschraube
4. Rollstift (nur
5700-Spritzgeräte)
3. Bauen Sie die neuen Auslegerstreben im Rahmen ein.
A. Spritzgeräte der Serie 1200: Setzen Sie die Strebe
in den Rahmen, bis das Rahmenende 49 cm
(19-1/4") vom Boden des Achsengehäuses am
Rahmen ist (Bild 7).
B. 5700-Spritzgeräte: Setzen Sie den Ausleger ein,
bis der Rollstift, den Sie vorher eingesetzt haben,
am Rahmen anschlägt.
Alle Maschinen: Befestigen Sie jede Auslegerstrebe
mit einer Schraube (13 mm x 25 mm)(1/2" x 1") in
der Schweißmutter oder in der vorher eingesetzten
Schweißplatte und befestigen Sie die Schraube mit
einer Klemmmutter (13 mm)(1/2").
1. 49 cm (19-1/4")
2. Auslegerstrebe
4. Ziehen Sie die Schrauben am Auslegerrahmen an (Bild
8) fest. Ziehen Sie die Schrauben mit 91-113 N-m an.
1. Schrauben am Auslegerrahmen
8
Bild 7
3. Befestigungsschraube
4. Klemmmutter
Bild 8
