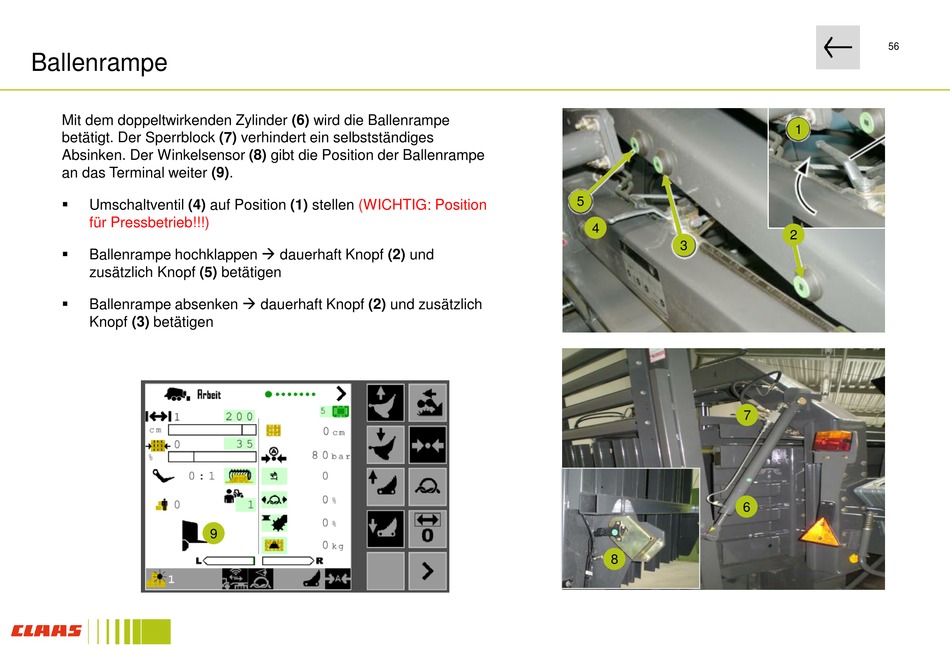

Ballenrampe
Mit dem doppeltwirkenden Zylinder (6) wird die Ballenrampe
betätigt. Der Sperrblock (7) verhindert ein selbstständiges
Absinken. Der Winkelsensor (8) gibt die Position der Ballenrampe
an das Terminal weiter (9).
Umschaltventil (4) auf Position (1) stellen
für Pressbetrieb!!!)
Ballenrampe hochklappen dauerhaft Knopf (2) und
zusätzlich Knopf (5) betätigen
Ballenrampe absenken dauerhaft Knopf (2) und zusätzlich
Knopf (3) betätigen
9
(WICHTIG: Position
5
4
3
7
6
8
56
1
2
