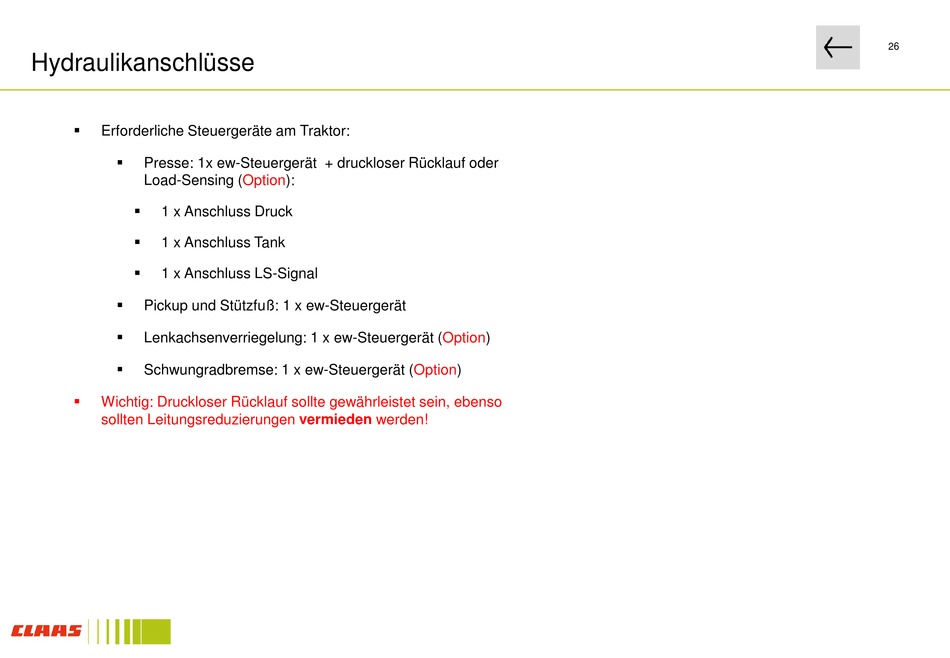

Claas QUADRANT 4200 Bedienungsanleitung Seite 26

Hydraulikanschlüsse

Erforderliche Steuergeräte am Traktor:

Presse: 1x ew-Steuergerät + druckloser Rücklauf oder
Load-Sensing (Option):

1 x Anschluss Druck

1 x Anschluss Tank

1 x Anschluss LS-Signal

Pickup und Stützfuß: 1 x ew-Steuergerät

Lenkachsenverriegelung: 1 x ew-Steuergerät (Option)

Schwungradbremse: 1 x ew-Steuergerät (Option)

Wichtig: Druckloser Rücklauf sollte gewährleistet sein, ebenso
sollten Leitungsreduzierungen vermieden werden!
26
