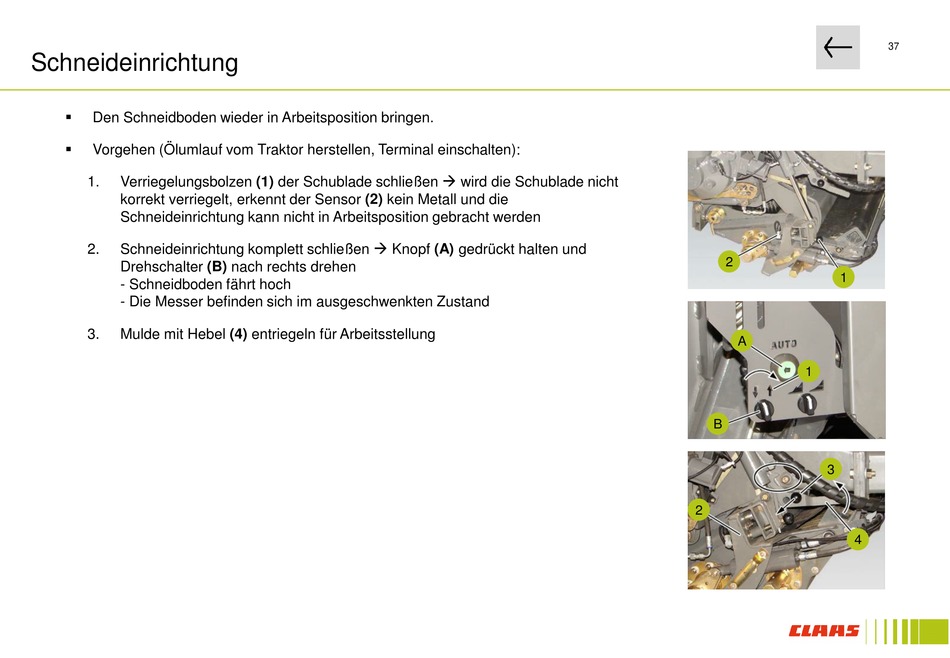

Schneideinrichtung
Den Schneidboden wieder in Arbeitsposition bringen.
Vorgehen (Ölumlauf vom Traktor herstellen, Terminal einschalten):
Verriegelungsbolzen (1) der Schublade schließen wird die Schublade nicht
1.
korrekt verriegelt, erkennt der Sensor (2) kein Metall und die
Schneideinrichtung kann nicht in Arbeitsposition gebracht werden
Schneideinrichtung komplett schließen Knopf (A) gedrückt halten und
2.
Drehschalter (B) nach rechts drehen
- Schneidboden fährt hoch
- Die Messer befinden sich im ausgeschwenkten Zustand
3.
Mulde mit Hebel (4) entriegeln für Arbeitsstellung
2
1
A
1
B
3
2
4
37
