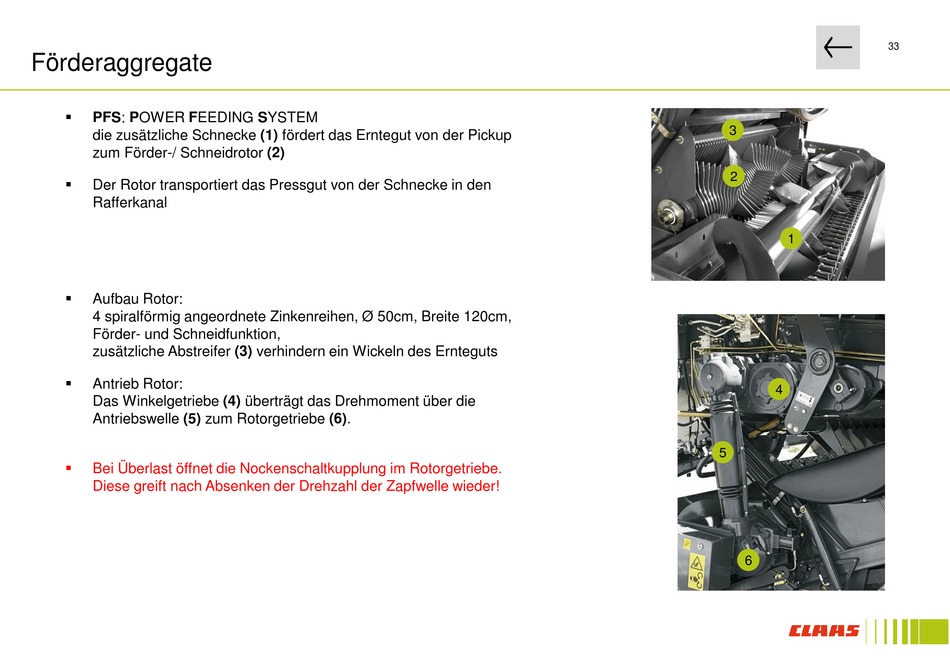

Förderaggregate
PFS: POWER FEEDING SYSTEM
die zusätzliche Schnecke (1) fördert das Erntegut von der Pickup
zum Förder-/ Schneidrotor (2)
Der Rotor transportiert das Pressgut von der Schnecke in den
Rafferkanal
Aufbau Rotor:
4 spiralförmig angeordnete Zinkenreihen, Ø 50cm, Breite 120cm,
Förder- und Schneidfunktion,
zusätzliche Abstreifer (3) verhindern ein Wickeln des Ernteguts
Antrieb Rotor:
Das Winkelgetriebe (4) überträgt das Drehmoment über die
Antriebswelle (5) zum Rotorgetriebe (6).
Bei Überlast öffnet die Nockenschaltkupplung im Rotorgetriebe.
Diese greift nach Absenken der Drehzahl der Zapfwelle wieder!
33
3
2
1
4
5
6
