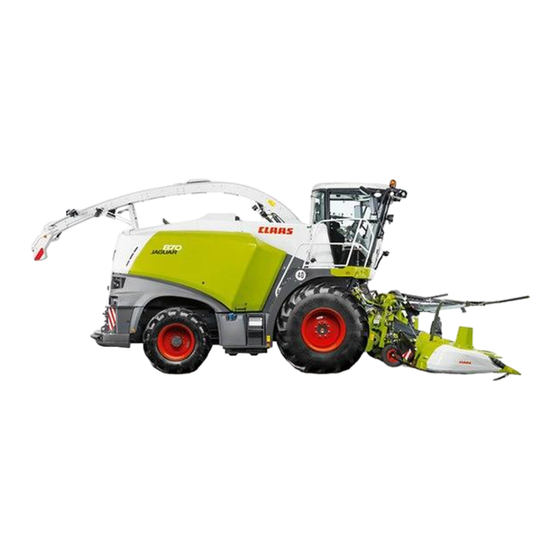

Claas JAGUAR 870 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Claas Anleitungen
  4. Landwirtschafts-Ausrüstung
  5. JAGUAR 870
  6. Bedienungsanleitung
Claas JAGUAR 870 Bedienungsanleitung

Claas JAGUAR 870 Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Fahrertraining
JAGUAR 870 / 860 / 850 / 840
CLAAS Vertriebsgesellschaft mbH

Werbung

loading

Verwandte Anleitungen für Claas JAGUAR 870

Inhaltszusammenfassung für Claas JAGUAR 870

  • Seite 1 Fahrertraining JAGUAR 870 / 860 / 850 / 840 CLAAS Vertriebsgesellschaft mbH...
  • Seite 3 QR Code JAGUAR Fahrertraining jederzeit online abrufen. So geht‘s: Schritt 1: Aufkleber mit dem QR Code gut sichtbar in der Kabine anbringen. Schritt 2: QR Code mit dem Smartphone oder Tablet scannen. Schritt 3: Fahrertraining nutzen.
  • Seite 4  Die Schulungsunterlage dient lediglich zur richtigen Anwendung und wirtschaftlichen Nutzung der Maschine  Ausführliche Informationen zur Maschine entnehmen Sie bitte aus der Betriebsanleitung, die jeder Maschine beiliegt  Die optimale Nutzung der vorliegenden Unterlage ist nur in Verbindung mit einer Teilnahme am CLAAS Fahrertraining gegeben Änderungen sind vorbehalten.
  • Seite 5 S. 43 CRUISE PILOT S. 126 Lenksysteme S. 56 DYNAMIC POWER S. 127 DIRECT DISC S. 57 4 TRAC S. 130 Thema: JAGUAR Gutfluss S. 67 Zentralschmieranlage S. 134 Vorsatzantrieb S. 69 CLAAS connect S. 139 Funktionen der Aggregate S. 71...
  • Seite 7 JAGUAR HRC Stage V Modell Zylinderzahl & Hubraum Motor Leistung Anordnung JAGUAR 870 6 Reihenmotor 15,6 l Mercedes-Benz 430 kW / 585 PS OM 473 LA JAGUAR 860 6 Reihenmotor 12,8 l Mercedes-Benz 390 kW / 530 PS OM 471 LA...
  • Seite 8 Warnhinweise...
  • Seite 9 Warnhinweise...
  • Seite 11 Thema: Aufbau und Kabine Inhalt: Seite Kabinenübersicht EASY Datenmanagement Zentralelektrik Kabine Multifunktionsgriff CEBIS...
  • Seite 13 Kabinenübersicht Feldfahrt Vorsatzgerät ml/h Antrieb Lenken Maschine Schleifen Frucht t/ha ha/h Aufträge km/h CEBIS mit Armlehne mit Fahrhebel und Touchfunktion Direktverstellung Einweisersitz mit GPS PILOT S7 oder S10 Kühlfach Hinweis: Nach 20 Betriebsstunden ohne Bremsbetätigung sollte eine Funktionskontrolle des Bremsdruckschalters durchgeführt werden. Hierzu die Maschine anhalten und die beiden Bremspedale kräftig betätigen!
  • Seite 14 Datenmanagement TELEMATICS EASY Hinweis! Nur kompatible SD Karten verwenden (FAT32) Option Mögliche Ausstattung Dokumentation, erforderliches Zubehör Serie Datensammlung von 20 numerischen Aufträgen im CEBIS möglich Auftragsmanagement Daten drucken Drucker Kundenspezifisches Auftragsmanagement, Daten sind über SD-Karte CEBIS Auftragsverwaltung transportierbar CEBIS Terminal mit Farbdisplay und SD-Karte Ertragsmessung QUANTIMETER Ertragsmessung Trockensubstanz Messung + Inhaltsstoffmessung...
  • Seite 15 Zentralelektrik Die BASIS Zentralelektrik befindet sich in der Kabine unterhalb der Bedienkonsole. Hier befinden sich Relais und Sicherungen für die Maschinenfunktionen. Zum Hochklappen die Armlehne öffnen und die darin befindliche Verschraubung lösen. Die Maschinen sind mit zwei 12 V Die Kabinen Zentralelektrik befindet sich im Dach der Fahrzeugkabine.
  • Seite 16 Kabine Lichtpanel, Schaltpult und Armlehne 1. Elektrische Spiegelverstellung 2. Klimaautomatik 3. Lichtpanel (Das Modul Lichtsteuerung ist CAN-fähig und lässt sich auch über eingestellte Automatikfunktionen im CEBIS bedienen. Zusätzlich verfügt es über eine Nachleuchtfunktion, um das Umfeld der Maschine nach Verlassen der Maschine auszuleuchten.
  • Seite 17 Kabine Bedienelemente 1 Schalter Hauptantrieb 7 Gang + 13 Auswurfkrümmer heben 2 Schalter Teilbreiten 8 Gang - 14 Auswurfkrümmer senken 3 Mittenversteller AUTO PILOT 9 POWERTRAC ein / aus 15 USB Ladeanschluss 4 Schalter Vorsatzhöhe verstellen 10 Siliermittelanlage ein / aus Hinweis: Der Schaltzustand der Drucktaster wird durch eine 5 CRUISE PILOT Verstellung 11 Vorsatz ausklappen / PICK UP Räder ausklappen...
  • Seite 18 Kabine Bedienelemente Untere Leerlaufdrehzahl einstellen Arbeitsdrehzahl einstellen Obere Leerlaufdrehzahl einstellen 4. Zündschloss 5. Drucker 6. Zigarettenanzünder 7. OBDII Diagnosesteckdose für Servicezwecke 8. 12 V Steckdose - Funktionsfähig wenn die Zündung eingeschaltet ist 9. 12 V Steckdose - Durchgehend funktionsfähig...
  • Seite 19 Kabine Kontrollleuchten in der Lenksäule 1. Harnstofffüllstand 2. Beladungszustand Dieselpartikelfilter 80% 3. Leistungsreduktion Motor 4. Regenerierung aktiv mit hoher Abgastemperatur 5. Motorfehler 6. Motorfehler, leuchtet bei eingeschalteter Zündung 7. 12 V Lichtmaschine 8. Dieselmotorstopp, schwerwiegender Fehler  Motor sofort ausschalten 9.
  • Seite 20 Kabine Multifunktionsgriff & Funktionen CMOTION STANDARD 1. Vorsatz senken (langsam/schnell) 2. Vorsatz heben (langsam/schnell) 3. Schnitthöhenvorwahl EIN 4. Schnitthöhenregelung EIN 5. Auswurfkrümmer schwenken rechts langsam / schnell 6. Auswurfkrümmer schwenken links langsam / schnell 7. Auswurfkrümmer Klappe auf / weit 8.
  • Seite 21 CEBIS Bedienstruktur Die CEBIS Bedienung ist in drei unterschiedliche Bedienformen unterteilt. 1. Komplette Bedienung über die Dreh-/Drücktaste (1) und der Zurücktaste (2) sowie der Favoritenverstellung (4) mit der Wippe (6) am Fahrhebel (5). 2. Komplette Bedienung per touch über das CEBIS (Zurücktaste (2) und Dreh-/Drücktaste (1) werden nicht benötigt). Das Favoritenmanagement kann ebenso über die TOUCH Funktion ausgeführt werden.
  • Seite 22 CEBIS Bedienstruktur Horizontal wischen mit Blättert durch horizontale Ansichten, Menüs und Listen. einem Finger Ziehen Verschiebt Objekte, Kreisregler und Schieberegler. Hinweis: Durch langes gedrückt halten mit dem Finger auf einer Einstellmöglichkeit, öffnet sich das Informationsfeld zu dieser Einstellung. Funktion ist gleich zur „I-Taste“...
  • Seite 23 CEBIS Bildschirmanzeige Feldfahrt Maschinenstatus Straßenfahrt Vorsatzgerät Vorsatzgerät ml/h Antrieb Antrieb Lenken Lenken Maschine Maschine Schleifen Schleifen gestoppt Frucht Frucht t/ha ha/h Aufträge Aufträge km/h km/h Fehlermeldungen und Informationen werden in einem Dialog angezeigt. Die 1. Wechsel  Vom Fahrbild zum Erntebild Fehlermeldungen nebenstehende Abbildung zeigt ein Beispiel.
  • Seite 24 CEBIS Bildschirmanzeige Erntebild Walzenabstand einstellen Feldfahrt Feldfahrt Vorsatzgerät Vorsatzgerät ml/h ml/h Antrieb Antrieb Lenken Lenken Maschine Maschine Schleifen Schleifen Frucht Frucht t/ha t/ha ha/h ha/h Aufträge Aufträge km/h km/h Die grün umrandeten Flächen lassen sich per Touch-Funktion bedienen. Hierüber gelangt man schnell in die Verstellung der einzelnen Aggregate. 1.
  • Seite 25 CEBIS Bildschirmanzeige Erntebild Walzenabstand einstellen Es gibt mehrere Möglichkeiten um einen Wert zu verstellen. Walzenabstand einstellen CEBIS Bildschirm 1. Mit dem Finger das Dreieck (1) in die gewünschte Position ziehen 2. Mit dem Finger das Dreieck (2) in die gewünschte Position ziehen 3.
  • Seite 26 CEBIS Favoritenmanagement - CMOTION Dem CEBIS können 7 Favoriten zugewiesen werden. Diese sind über den Fahrhebel oder der Sternchen Taste in der Armlehne schnell zu erreichen, um die Einstellwerte zu verstellen. Die Sternchen Taste (1) ist hierbei immer der Hauptfavorit (2), der aufgerufen wird. Infolge schließen sich dann über die Pfeiltasten (3) hoch / runter in der Priorität die nächst wichtigen Favoriten an.
  • Seite 27 CEBIS Favoritenmanagement - Armlehne  Durch das Drücken der Schnellzugrifftaste (1) öffnet sich das Favoritenmenü im CEBIS  Durch Drehen des Dreh- /Drücktasters (2) können die zuvor festgelegten sieben Funktionen ausgewählt werden.  Durch einmaliges Drücken des Dreh-/Drücktasters öffnet sich ein Menü um den Wert zu verstellen, welcher dann durch Drehen verändert wird.
  • Seite 28 CEBIS Grundeinstellung Untermenü – Menüpunkte schrittweise anwählen Hauptmenü Information Einstellungen Grundeinstellungen Metrische Einheit auswählen, Datum und Uhrzeit einstellen Vorsatzgerät Typ auswählen Arbeitsbreite einstellen Vorsatzgeräteparameter einstellen - Gerätetyp auswählen (PICK UP, ORBIS) Vorsatzgerät Endanschläge lernen Arbeitsstellung für Flächenzählung lernen Endanschläge Vorsatz lernen: Werden Vorsätze oder Potentiometer getauscht, sollten die Endanschläge neu gelernt werden.
  • Seite 29 Thema: Vorsatzgeräte Inhalt: Seite An- und Abbau Vorsatzautomatik PICK UP 300 ORBIS Lenksysteme DIRECT DISC...
  • Seite 31 Vorsatzgerät anbauen Vorsatz heben Reversieren Taster CAC + Autopilot Drehzahl DD Spannungsversorgung Vorsatzgerätefunktion Steuerung Hydraulikweiche Vorsatz 13 polige Steckdose 7 polige 1 Ventil DW Luftdruck - 12 V Vorsatz Steckdose Steckdose als A/B Vorsatz anschluss Beleuchtung Vorsatzgerätefunktion Anschluss Hydr-Kupplung DD Mähbalken EIN / AUS Vorsatz senken Hinweis: Sämtliche Schmierstellen bei den Vorsatzgeräten sind in der jeweiligen Betriebsanleitung exakt beschrieben!
  • Seite 32 Vorsatzgerät Erstanbau Verriegelung einstellen Lässt sich die Verriegelung nicht schließen, Anschlag (1) am Vorsatzgerät einstellen: 2 Schrauben (2) lockern, Anschlag in den Langlöchern entsprechend verschieben, so dass die Fanghaken die Aufnahmewelle mit Vorspannung umfassen. Zwischen Kupplung und Klauenkupplung einstellen Führungsblech (4), sollen im angebauten Zustand ca.
  • Seite 33 ORBIS Vorsatzautomatik Bodenanpassung Bei der Schnitthöhensteuerung AUTO CONTOUR sind zwei Schnitthöhenbereiche zu unterscheiden. Taste Taste Bereich Bereich Schnitthöhenregelung (B) Schnitthöhenvorwahl Tastbügel mit Tastbügel ohne Bodenkontakt Bodenkontakt (C) und (D) Auflagedruckregelung (A) Automatische Steuerung des Vorsatzgeräts Durch einmaliges Antippen der Taste (3) oder (4) wird der jeweilige Schnitthöhenbereich und die zuletzt aktive Höhe (weißer Pfeil) aktiviert.
  • Seite 34 Vorsatzgeräteführung Schnitthöhenregelung wird im einstellbaren Wertebereich von „0“ bis „100“ mit einem grünem Balken angezeigt.  100 = Vorsatzgerät hat keinen Bodenkontakt. Tastbügel sind vollständig ausgeschwenkt (Schnitthöhe ca. 250 mm).  0 = Vorsatzgerät hat leichten Bodenkontakt, Tastbügel sind vollständig eingeschwenkt. Empfohlener Wert „50“: Bei normalen Ernteverhältnissen.
  • Seite 35 Vorsatzgeräteführung Schnitthöhenvorwahl Beschreibung Über den Einzugskanalsensor wird eine konstante Höhe zur Maschine festgelegt und gespeichert. Diese Schnitthöhe wird zum Boden nicht konstant gehalten. Bodenunebenheiten längs oder quer zur Fahrtrichtung werden nicht kontinuierlich ausgeglichen. Erst wenn die Tastbügel Kontakt zum Boden bekommen erfolgt der Querausgleich des Vorsatzgerätes. Der Längsausgleich wird nicht verändert. Schnitthöhenvorwahl wird im einstellbaren Wertebereich von „0“...
  • Seite 36 Vorsatzautomatik Arbeitshöhen verstellen und speichern Favorit: oder Direktschalter: Aktive Verstellung der Arbeitshöhe während des Einsatzes. (Der eingestellte Wert wird sofort übernommen) Vorsatzautomatik bleibt immer aktiv! 3. Der aktive Zahlenwert wird in der 2. Mit den Favoritentasten die Favoriten Anzeige angezeigt und Vorsatzgeräthöhe anwählen kann über die Wippe verändert (Nur CMOTION Fahrhebel)
  • Seite 37 PICK UP PICK UP 300 3-Gang-Getriebe zur Anpassung an unterschiedliche Schnittlängen Tasträder hydraulisch klappbar Zentralverriegelung links Verriegelung Pendelrahmen Tiefenbegrenzung durch mittiges Stützrad Antriebswellen, Überlastkupplung  Aufsammler mit 5 Zinkenreihen verstärkt  Hydraulischer Rollenniederhalter  Einzugsschnecke mit langer Schneckenwindung und 2 Paddeln ...
  • Seite 38 PICK UP 300 Vorsatzgeräteführung Hinweis: Die Arbeitshöhe des Aufsammlers kann nur über die Stützräder (1) eingestellt werden. Auflagedruckregelung wird in einem einstellbaren Wertebereich von „0“ bis „-30“ mit einem grünem Balken angezeigt. 0 = Vorsatzgerät hat leichten Bodenkontakt -30 = Vorsatzgerät liegt mit dem gesamten Gewicht auf dem Boden Auflagedruckregelung einstellen Vorsatzgerät senken bis sich der Anschlag (2) im oberen drittel des Langlochs befindet bzw.
  • Seite 39 PICK UP 300 Bodenanpassung Bodenanpassung mit ACTIVE CONTOUR Bei ACTIVE CONTOUR ist auf beiden Maschinen- seiten ein Winkelsensor verbaut. Dieser wird durch den mechanischen Ausgleich angesteuert und bewirkt, dass die Hydraulik nachregelt. Funktion wie die Tastbügel bei einem ORBIS. Gefahren wird die PICK UP mit Schnitthöhenregelung (4) im oberen Bereich mit Werten zwischen 0 und 100.
  • Seite 40 PICK UP 300 Antriebsstrang Die PICKUP wird vom JAGUAR rein mechanisch direkt über den Schnellkuppler angetrieben. Ein robustes Getriebe leitet den Antrieb entsprechend an den Aufsammler und die Einzugsschnecke weiter. Das Getriebe ist mit einer dreistufigen Schaltung ausgelegt. Somit kann die Drehzahl der Einzugsschnecke schnell für unterschiedliche Einsatzbedingungen angepasst werden.
  • Seite 41 PICK UP 300 Gutfluss Um einen optimalen Gutfluss zu gewährleisten, kann die Drehzahl der Einzugsschnecke über ein 3 Gang Getriebe angepasst werden. Beim Ernteeinsatz in extrem kurzen Schnittlängen (4-5 mm) können Kettenräder der PICKUP getauscht werden. Option (kurze Schnittlängen) Kettenrad Z 33 Einzugsschnecke Kettenrad Z 15 Abtrieb Einzugsschnecke Werkseinstellung Kettenrad Z 32 Einzugsschnecke...
  • Seite 42 PICK UP 300 Abbauen Die linke Abstellstütze ganz herausstellen und mit dem Stecker in der Bohrung sichern. Die rechte Abstellstütze aus der Halterung an der Innenseite nehmen und in die Halterung (1) schieben. Um die PICKUP parallel zu stellen, kann die Abstellstütze mit der Kurbel in der Höhe verstellt werden.
  • Seite 43 ORBIS ORBIS...
  • Seite 44 ORBIS Aufbau Pendelrahmen mit Rollenführung für Seitenausgleich von 5°. Zwei mögliche Schnittwinkel am Hauptrahmen:  0° Grundeinstellung ab Werk, für flache Einstellung und möglicher Stoppelhöhe von 85 mm über die gesamte Vorsatzbreite.  6° steile Schnittwinkeleinstellung nach vorn, für steile/aggressive Einstellung, z.B.
  • Seite 45 ORBIS Aufbau Querausgleich / Gleitkufen Querausgleich CONTOUR  Passive mechanische Erfassung der Bodenunebenheiten über die Gleitkufen (1) und Ausgleich über das Querfederpaket (2)  Bei ausgehobenem Vorsatz erfolgt eine Neutralstellung (Horizontalstellung) des Querausgleich durch das Querfederpaket  Hinweis: Einstellen der Schnitthöhen siehe Seite 35 Querausgleich AUTO CONTOUR...
  • Seite 46 ORBIS Aufbau Förderelemente Transportscheiben  Dreistufig aufgebaute Transportscheiben (1) mit auswechselbaren Segmenten.  Oberseite mit Kolbenfangbügeln (2) und Förderpaddeln (3) Hinweis: In Lagermaisbeständen wird empfohlen, die Kolbenfangbügel (2) an den Scheiben zu demontieren.  Verschleißintensive Bereiche mit austauschbaren Führungsleisten Mitte (4) = Stahl mit HARDOX Verschleißkante Außen (5) = Optional Stahl (Gutfluss PREMIUM LINE) oder Kunststoff Fördertrommel ...
  • Seite 47 ORBIS Aufbau Messerscheiben / Aussenspitzen Messerscheiben Gleiche Drehrichtung von Messer- (1) und Transportscheibe (2) Standard und PREMIUM LINE Qualität der Messerscheibensegmente erhältlich. Geringe Anzahl an Getrieben und geringe Geschwindigkeiten  Messerscheiben ca. 20 m/s  Transportscheiben ca. 2 m/s Einschalten in oberer Leerlastdrehzahl (z. B. nach Reversieren) ist möglich.
  • Seite 48 ORBIS Aufbau Einweisfinger Hinweis: Bei erstmaligen Reversieren bleiben nach ca. 3 Sek. die Transportscheiben Die Einweisfinger (1) haben die Aufgabe, die abgeschnittenen stehen. Bei erneuten Reversieren, drehen die Transportscheiben rückwärts, so lange Pflanzen zu halten und in die Transportscheiben (2) hinein zu die Taste Reversieren gedrückt gehalten wird.
  • Seite 49 ORBIS Antriebe Überlastschutz Einspeisekegel und Transportkegel (1) Sperrkörperkupplung 1500 Nm Kleine Transportscheiben inklusive Messer (2) Kugelabschaltkupplung 720 Nm Große Transportscheiben inklusive Messer (3) Sternratschenkupplung 350 Nm Hinweis: Bei Ansprechen einer Kupplung, sollte möglichst schnell das Vorsatzgerät gestoppt werden. Somit wird der Verschleiß reduziert. Option: Lagermaiskegel hydraulisch angetrieben: Absicherung durch Druckbegrenzungsventil (140 bar)
  • Seite 50 ORBIS Antriebe Konstanter Vorsatzantrieb Getriebe / Messertrommel Schnittlänge in mm 2-Gang Eingangsgetriebe 1. Gang (langsam) 2. Gang (schnell) Einspeisetrommeln 1. Gang 2. Gang 3. Gang 1. Gang 2. Gang 3. Gang 4,0 - 8,5 9,0 - 12,0 12,5 - 16,0 7,5 - 10,5 11,0 - 14,5 15,0 - 17,5...
  • Seite 51 ORBIS Antriebe Lagermaisschnecken / Lagermaisspitzen Option: Lagermaisschnecke (2) Standardausrüstung (1) beim ORBIS Durch den Absperrhahn (3) können die Lagermaisschnecken (2) ein- und ausgeschaltet werden. Der Antrieb erfolgt hydraulisch und ist durch ein Druckbegrenzungsventil (140 bar) abgesichert. Empfehlungen für Lagermais und Ganzpflanzensilage Für die Ernte von Lagermais und Lagergetreide in der GPS-Ernte können verschiedene Bauteile den Gutfluss und die Gutaufnahme verbessern.
  • Seite 52 ORBIS Gutaufnahme Empfehlungen für Lagermais Option: Lagermaisspitze Serie: Einweisfinger Option: Einweiselemente aus Rundstahl und Spitzenverlängerungen Für eine bessere Gutaufnahme den Um das Erntegut bei Lagermais Für extreme Lagermaisbestände können Spitzenverlängerungen (3) in besser aufzunehmen, jeden zweiten AUTO PILOT gegen die Kombination mit den Einweiselementen aus Rundstahl (4) montiert Lagermaisspitze (1) tauschen Einweisfinger demontieren.
  • Seite 53 ORBIS Gutaufnahme Empfehlungen für Ganzpflanzensilage Serie: Einweisfinger Option: Einweiselemente aus Rundstahl Bei Lagergetreide sollten die Bei dünnstängeligem Erntegut und Lagergetreide können die runden Einweisfinger komplett demontiert Einweiselemente (2) den Gutfluss und das Stoppelbild verbessern. werden (1). Serie: Kolbenfangbügel Option: Lagermaiskegel Mitte Bei Lagergetreide und stockendem Bei Wickeln des Erntegutes um die Gutfluss die Kolbenfangbügel (3)
  • Seite 54 ORBIS Klappen / Schwingungstilgung  ORBIS 600 / 450: Seiteneinheiten werden über den Totpunkt geklappt  ORBIS 750: Seiteneinheiten werden symmetrisch übereinander geklappt. Klappvorgang ca. 15 Sek. Hinweis: In einem Fahr- geschwindigkeitsbereich von 2 bis 7 km/h startet man den Klappvorgang durch einmaliges antippen des Schalter (1).
  • Seite 55 ORBIS Transportsystem Straßenfahrt: Straßenfahrschalter auf Straßenfahrt stellen >2 km/h fahren Schwingungstilgung aktivieren (Siehe Seite Transporthöhe wird angefahren Transportsystem wird ausgefahren Einregulierungsphase (1) (Geschwindigkeit kleiner als 20 km/h) Freigabe 40 km/h (2) Hinweis: Vor Antritt der Straßenfahrt ist stets die Beleuchtungseinrichtung und die Schutzverkleidung anzubringen! Feldfahrt: Straßenfahrschalter auf Feldfahrt...
  • Seite 56 CAM PILOT Lenksysteme CAM PILOT  Kamerabasiertes System (1) zur dreidimensionalen Schwaderkennung und Umsetzung in entsprechende Lenkbewegungen Erforderliche Schwadstruktur für CAM PILOT Die Maße gelten immer von der Feldoberkante, auf der die Schwade liegen, nicht vom Boden.  Mindesthöhe (h): 20 cm ...
  • Seite 57 DIRECT DISC DIRECT DISC DIRECT DISC 600P / 500P DIRECT DISC 600 / 500...
  • Seite 58 DIRECT DISC Einsatzbereich...
  • Seite 59 DIRECT DISC Mäheinheit Ausrüstung mit dem MAX CUT Mähbalken in geschraubter Bauweise (1)  Ovale Bauform der Mähscheiben (2) mit konstanter Geschwindigkeit von 3200 U/min  Flache Balkenoberfläche (3)  Messerschnellwechsel und zweiseitig verwendbare Messerklingen (4)  Optional zweistufige Förderhüte für kurzes Erntegut (5) ...
  • Seite 60 DIRECT DISC Fördereinheiten  Schwingend gelagerte (1) Einzugsschnecke (2) mit einem Durchmesser von 800 mm.  Überlastschutz mit Sperrkörperkupplung 1400 Nm.  Einstellbare Gutflussgeschwindigkeit durch Umsteckgetriebe. Gang Schnittlängen Drehzahl Bereich kurz langsam mittel mittel lang schnell Nur DIRECT DISC 600P / 500P ...
  • Seite 61 DIRECT DISC Antriebe Der Antrieb des DIRECT DISC erfolgt über den Schnellkuppler (1). Das Verteilergetriebe treibt über eine Gelenkwelle (2) das Getriebe für die Einzugsschnecke und Paddelwalze an. Bei Einschalten des Vorsatzgeräts laufen zuerst die Einzugsschnecke und wenn vorhanden, die Paddelwalze an. Die Mäheinheit wird zeitverzögert (2 Sek.) durch Zuschalten der Kupplung (3) eingeschaltet.
  • Seite 62 DIRECT DISC Pendelrahmen und Gleitkufen Pendelrahmen entriegeln / verriegeln Der Pendelrahmen ist verriegelt wenn der Hebel (1) auf Pos. A steht. Im Einsatz mit Schnitthöhenvorwahl und beim Ablegen auf den Transportwagen muss der Pendelrahmen verriegelt sein. Durch Drehen des Hebels (1) auf Pos. B wird der Pendelrahmen entriegelt.
  • Seite 63 DIRECT DISC Schnittwinkel verstellen Bei schwierigen Erntebedingungen und Lagerbeständen, kann der Schnittwinkel beim DIRECT DISC verstellt werden. Der Mähbalken arbeitet dann näher am Boden, sodass das Schnittbild und die Gutaufnahme verbessert wird. Achtung! Einstellung nicht bei steinigen Böden vornehmen, um mögliche Beschädigungen am Vorsatzgerät zu vermeiden.
  • Seite 64 DIRECT DISC Einstellungsempfehlungen (1) Mähen von hohen (2) Mähen von normaler (3) Mähen von kurzer, (4) Mähen von Lagerbeständen Beständen über 2m Ganzpflanzensilage (GPS) trockener Ganzpflanzensilage  Niederhalter tief einstellen (GPS)  Niederhalter hoch stellen  Niederhalter mittig stellen  Doppelte Förderhüte gegen ...
  • Seite 65 DIRECT DISC Seitenmesser Seitentrennmesser Option  Integrierter und hydraulischer Antrieb (1)  Über Absperrhahn einzeln ein- und ausschaltbar (2)  Klapp- und teleskopierbare Halterung (3) Hinweis: Bei Nichtverwendung der Seitentrennmesser sind diese in die Parkposition zu bringen. Schutzverkleidung muss beim Klappvorgang aufgesteckt sein! Verletzungsgefahr Bei Straßenfahrt Seitentrennmesser immer in die Parkposition!
  • Seite 67 Thema: JAGUAR Gutfluss Inhalt: Seite Vorsatzantrieb Funktionen der Aggregate Einzug Gegenschneide Trommelboden Messertrommel Schleifen Grasschacht Corncracker Auswurfbeschleuniger Auswurfkrümmer HD QUANTIMETER NIR Sensor Silagequalität...
  • Seite 69 Gutfluss Animation JAGUAR Antrieb Hinweis: Im Einsatz den Hauptantrieb nach Möglichkeit nur in unterer Leerlaufdrehzahl abschalten, da der Antrieb durch eine Powerbandantrieb Bremsscheibe am Motorabtrieb gebremst wird. Corncracker direkt vom Beschleuniger Hydraulischer Spanner Kupplung Haupantrieb und Bremse Hauptantrieb Mechanischer Vorsatzantrieb Direkter Hauptantrieb über Powerband vom Motor zum: ...
  • Seite 70 JAGUAR Vorsatzantrieb reversieren Die Taste Reversieren (1) gedrückt halten, Vorsatzgerät und Einzug werden reversiert.  PICK UP: Rollenniederhalter und Schneckenaushebung fahren hoch, Schnecke und Vorpresswalzen reversieren  ORBIS: Alle Förderelemente und die Vorpresswalzen reversieren für 3 Sek. Bei erneutem drücken der Taste, reversieren das ORBIS und die Vorpresswalzen solange die Taste gehalten wird.
  • Seite 71 JAGUAR Funktionen der Aggregate Funktion Vorpresswalzen: Funktion Beschleuniger: Verdichtung der Pflanzen zu einer Der Auswurfbeschleuniger übernimmt das kompakten Schicht. Erntegut und fördert es mit hoher Das Erntegut wird mit einer definierten Geschwindigkeit ca. 68 m/s durch den Geschwindigkeit der Häckseltrommel Auswurfkrümmer aus der Maschine.
  • Seite 72 JAGUAR Einzug Metalldetektor Vordere untere Einzugswalze: In der unteren Walze ist eine Magnetwanne mit fünf Magneten verbaut. Das Magnetfeld ist im CEBIS in der Empfindlichkeit einstellbar. Bei Ansprechen des Metalldetektors, wird der Magnetschalter (1) angesteuert und löst durch das Eingreifen von zwei Sperrklinken die Nockenschaltkupplung (2) aus.
  • Seite 73 JAGUAR Einzug STOP ROCK und DIRECT STOP Vordere obere Einzugswalze: Hintere obere Einzugswalze (5): Für die Maisernte mit hohen TS–Gehalten ist es empfehlenswert, Ein Verschleißkit zum Aufschweißen ist die Kunststoffleisten (1) zu demontieren. über den Ersatzteilweg erhältlich. Um die Funktion des Steindetektor STOP ROCK sicher zu stellen, müssen in der Grasernte die Leisten montiert sein.
  • Seite 74 JAGUAR Einzug Schnittlängenverstellung Die Schnittlängenverstellung erfolgt manuell und direkt am Schnittlängengetriebe. Durch das Umschalten der beiden Hebel, wird die Drehfrequenz der Vorpresswalzen und damit die Einzugsgeschwindigkeit verändert. Der richtige Gang ist der Schnittlängentabelle (1) auf dem Getriebe zu entnehmen. Die Einzugsgeschwindigkeiten „schnell“ und „langsam“ werden mit dem Hebel (2) geschaltet.
  • Seite 75 JAGUAR Zugänglichkeit Zugänglichkeit V-förmig öffnen Zwei Zugangsmöglichkeiten zur Messertrommel / Gegenschneide: 1. V-förmig aufklappen 2. Einzugswalzengehäuse vom Trommelgehäuse trennen Den Vorsatz auf den Boden ablegen und die Verriegelung (1) Danach den Vorsatz anheben. auf beiden Seiten des Einzugsaggregats lösen. Hinweis: Vorsatz nicht ganz ausheben. Auf die Länge der Hydraulikschläuche und des Kabels zum Vorsatzgerät achten!
  • Seite 76 JAGUAR Zugänglichkeit Trennen mit ORBIS JAGUAR trennen bei angebautem Vorsatzgerät 1. Vorsatzgerät auf 2. Verschlüsse lösen 4. Keilriemen abnehmen 3. Hydraulikleitungen Stützen absenken. und Deckel abnehmen und Kabel trennen. 6. Schrauben lösen und Verriegelung beidseitig öffnen. 5. Verriegelungshaken öffnen Hinweis: Beim Zurückfahren der Maschine, sowie beim Zusammenbau, die Taste „Senken manuell“...
  • Seite 77 JAGUAR Zugänglichkeit Trennen mit PICK UP 1. Rechtes Tastrad: 4 Löcher oberhalb frei 2. Linkes Tastrad: 0 Löcher oberhalb frei 3. Unterlegkeile benutzen 4. Verriegelung lösen 5. Ablassen und Befestigungsklauen lösen 6. Alle hydraulischen Leitungen und elektrische Verbindungen trennen. Dann langsam zurückfahren Hinweis: Beim Zurückfahren der Maschine, sowie beim...
  • Seite 78 JAGUAR Gegenschneide Der CLAAS JAGUAR ist serienmäßig mit einer Hinweis: Jede Gegenschneide hat beidseitig Universalgegenschneide ausgerüstet. Sie ist sowohl in eine Einlaufphase. Diese ist für den der Mais- als auch in der Grasernte einsetzbar. Optional Einstellvorgang wichtig. In diesem Bereich gibt es eine Maisgegenschneide die im Schnittbereich tauchen die Messer ein und können nicht...
  • Seite 79 JAGUAR Gegenschneideneinstellung In der Menüanzeige ,,Schleifen / Gegenschneide“ werden die Gegenschneide einstellen Gesamtschleifzyklen und der Messerzustand angezeigt. Dieser wird über Hinweis: Zum Einstellen der den Gegenschneidenweg berechnet. In dem Untermenüpunkt Gegenschneide: Detailansicht ,,Gegenschneide einstellen“ wird der Einstellvorgang gestartet.  Vorsatz ausschalten Die dann zur Zeit aktiven Verstellmotoren (1) und Klopfsensoren werden im ...
  • Seite 80 JAGUAR Gegenschneide einstellen Empfehlung Gegenschneide einstellen Thema Grundsatz Hilfsmittel Bild  In jedem Fall nach jedem Schleifen (1) Häufigkeit  Nach Möglichkeit zwischen den Schleifintervallen  So eng wie möglich, aber ohne Kontakt (Verschleiß) (2)  Betriebsanleitung Abstand Ausnahme: trockenes Erntegut (z. B. Stroh, Miscanthus kein ...
  • Seite 81 JAGUAR Trommelboden & Reibkeil Trommelboden Hinweis: Der Trommelboden wird mit den Beilageblechen (3) zur Der glatte Trommelboden (1) gehört zur Messertrommel eingestellt. Standardausrüstung (Gras, Maisernte). Das Grundmaß ist 2 mm und Ein Fünfleistenboden (2) ist optional für muss mit abnehmenden Messern die GPS- / LKS-Ernte erhältlich.
  • Seite 82 JAGUAR V-CLASSIC Messertrommel  750 mm Breite Auf der 750 mm breiten Häckseltrommel sind jeweils zwei  630 mm Durchmesser Messer auf einer Ebene aufgeschraubt. Die V-förmige  1.200 Umdrehungen/min Anordnung ergibt einen ziehenden, scherenartigen und vor allem kraftsparenden Schnitt. Zusätzlich wird das Das bedeutet für jedes Futter zur Mitte hin geführt, wodurch Verschleiß...
  • Seite 83 JAGUAR V-CLASSIC Messertrommel Messer wechseln / nachstellen Messertrommel drehen Zum Drehen der Messertrommel einen 30 mm Ringschlüssel bzw. Steckschlüssel und Knebel (1) Verwenden. Achtung! Die Messertrommel darf nicht von Hand gedreht werden – Verletzungsgefahr! Bei Arbeiten an der Messertrommel Handschuhe tragen – Verletzungsgefahr! Verdrehsicherung verwenden! Messerwechsel ...
  • Seite 84 JAGUAR V-CLASSIC Messertrommel Messer wechseln / nachstellen Messer nachstellen bzw. erneuern  Reichen die Nachstellmöglichkeiten der Gegenschneide nicht mehr aus, sind die Messer neu einzustellen. Bei verschlissenen und nicht mehr nachstellbaren Messern, sind diese zu erneuern.  Häckselmesser schleifen. (Das Ausrichten zur Gegenschneide verbessert sich dadurch) ...
  • Seite 85 JAGUAR V-CLASSIC Messertrommel Messer wechseln / nachstellen Zum Einsatz mit reduzierter Messerzahl auf beiden Seiten jedes zweite Messer ausbauen.  Anstelle der ausgebauten Messer, Abdeckplatten (A) zum Schutz der Messerträger aufschrauben. Dabei beachten, dass die Abdeckplatten (A) mit den Messerträgern im vorderen Bereich bündig sind. ...
  • Seite 86 JAGUAR V-CLASSIC Messertrommel Schleifen Bei vorwärts laufender Trommel wird im Standgas über das CEBIS der Schleifvorgang und das Einstellen der Gegenschneide gestartet. Achtung! Hierzu immer den Vorsatz etwas anheben. Es ist zu empfehlen mit wenig Schleifzyklen aber mehreren Schleifintervallen pro Arbeitstag zu arbeiten. So erhalten die Messer eine nahezu kontinuierliche Schärfe über die gesamte Arbeitszeit.
  • Seite 87 JAGUAR V-CLASSIC Messertrommel Schleifintervall Empfehlung Schleifen Grundsatz Faustregel Ziel 1. Bezugsgröße 1. Priorität: Durchsatzmenge (t) 2. Priorität: Einsatzdauer (h) 2. Schleifzyklen Die Anzahl Schleifzyklen sind Nach z. B. 10-20 Zyklen So wenig wie (Konstante) dem Schleifergebnis (visuelle 750 - 1.000 t möglich, so viel Kontrolle) anzupassen.
  • Seite 88 JAGUAR V-CLASSIC Messertrommel Schleifvorgang Um ein exaktes Schleifen zu gewährleisten ist darauf zu achten, dass die Rollenkette vom Schleifträger gespannt ist. Rollenkette mit der Sechskantschraube (1) so spannen, dass noch etwas Höhenspiel vorhanden ist. Die Einstellung mit der Kontermutter sichern. Beim automatischen Schleifen stellt die Klinke (2) bei jeder Fahrbewegung den Schleifstein um einen Zahn des Klinkenrades nach.
  • Seite 89 JAGUAR V-CLASSIC Messertrommel Schleifstein nachstellen Federblech (1) abschrauben, Rastbolzen (2) um 90° Grad verdrehen, dass dieser beim Zurückdrehen einrasten kann. Schlüssel (3) auf die Klinkenrad vom Schleifstein setzen und hiermit den Schleifstein zurückdrehen, bis Rastbolzen (2) einrastet. Die Schleifsteinverstellung ist arretiert. Anschließend das Klinkenrad (4) soweit lösen, bis der Schleifstein in den Buchsen beweglich ist.
  • Seite 90 JAGUAR V-CLASSIC Messertrommel Schleifstein einbauen Den Schleifstein mit den Buchsen vormontieren, dabei ist die Einbaurichtung der Buchsen zu beachten (Fase bei R) Reihenfolge: 2 x Buchse 1 x Druckring 1 x Buchse 2 x Druckring Schleifstein Achtung! Den Schleifstein nur soweit nutzen bzw. nachstellen, dass alle 3 Druckringe eine Klemmwirkung gewährleisten siehe Markierung (A).
  • Seite 91 JAGUAR V-CLASSIC Messertrommel Schleifstein einbauen Vormontierter Schleifstein in die Führungsbuchse einsetzen. Abdichtung aufschieben und Klinkenrad aufschrauben. Bei gewechselten bzw. nachgestellten Häckselmessern, den Schleifstein auf das Grundeinstellmaß einstellen. Achtung! Der Schleifstein darf das Messer nicht berühren! Maß X soll minimal 0,5 mm betragen. Anschließend die Zahnmutter mit dem Spezialschlüssel auf das Anzugsdrehmoment 170 Nm festziehen.
  • Seite 92 JAGUAR Leitblech / Grasschacht Leitblech Bei abgeschalteten Motor öffnet sich durch einen Hydraulikzylinder automatisch das Leitblech (1) hinter der Messertrommel. Messer- Bei vollständig angehobenen Trommelagregat das Leitblech an trommel den Trommelboden drücken und mit Hilfe der Lehre (2) an Punkt (3) einstellen.
  • Seite 93 JAGUAR MULTI CROP CRACKER Beste Häckselgutaufbereitung und die Modul-Bauweise zeichnen den CLAAS Corncracker aus. Der MULTI CROP CRACKER hat einen Walzendurchmesser von 250 mm (Typ L) oder 196 mm (Typ M).  Sehr robuste Konstruktion durch 30% größere Lagereinheiten und neuartige Gehäusebauart...
  • Seite 94 JAGUAR MULTI CROP CRACKER Spalteinstellung Feldfahrt Walzenabstand einstellen  Manuelle Spalteinstellung (1) mit Skala (2)  Elektrische Spalteinstellung über CEBIS (3) Hinweis: Den Corncracker Spalt so weit auf wie möglich, so eng wie nötig. Die Häckselqualität stets prüfen! Entgegen Federkraft (4) wirkende hydraulische Einstellung (5) Corncracker Referenzabstand einstellen Typ L...
  • Seite 95 JAGUAR MULTI CROP CRACKER MCC CLASSIC MCC CLASSIC Kurzschnitt: Empfehlung bei Biogas u. Fütterung 3,5 – 12 mm  Sehr kurz geschnitten  Pflanzen gut aufbereitet  Körner angeschlagen, angebrochen  30% Drehzahldifferenz...
  • Seite 96 JAGUAR MULTI CROP CRACKER MCC CLASSIC M JAGUAR 870-840 Ab Werk Ab Werk MCC M Walzen Paarung SH_D05_0270 SH_D05_0280 Walzen Paarung SH_D05_0285 MCC 80 / 80 MCC 80 / 100 MCC 100 / 100 MCC 100 / 125 MCC 125 / 125...
  • Seite 97 JAGUAR MULTI CROP CRACKER MCC CLASSIC L JAGUAR 870-860 Ab Werk Ab Werk MCC L Walzen Paarung SH_D05_0210 SH_D05_0220 Walzen Paarung SH_D05_0225 MCC 100 / 100 MCC 100 / 125 MCC 125 / 125 MCC 125 / 150 MCC 150 / 150...
  • Seite 98 JAGUAR MULTI CROP CRACKER MCC MAX MCC MAX  Ø 265 mm Aufbereitungsergebnis  30% Drehzahldifferenz Körner Spindel Blatt Stängel  130 / 120 Zähne Deutlich Deutlich Teilweise Geschnitten, mehrfach mehrfach zerrissen, gebrochen geteilt geteilt Geschnitten, zerfasert Schale vom Kurz- bis Langschnitt: Stängel Empfehlung bei Biogas u.
  • Seite 99 Hinweis: Tipps zur Einstellung des Häckslers, 4 Wirkprinzipien: Verdichtung und Qualitätskontrolle von SHREDLAGE gibt es auf der Webseite:  Spaltmaß = Aufbereitungsintensität www.galaxis-online.com/claas/videos  Zähnezahl = Korngröße/ Gutannahme  Drehzahldifferenz = Reibeffekt  Spiralnut gegenläufig = Drehwirkung/ Querrichtung Hinweis: Bei hohen TS – Gehalten ...
  • Seite 100 JAGUAR MULTI CROP CRACKER MCC Ausbau Ausbau  Die Halter (1) lösen und um 90° drehen.  Riemen abnehmen.  Hydraulische Riemenspannung bei MCC MAX und SHREDLAGE waagerecht (3)  Mechanische Riemenspannung bei INTENSIVE CRACKER  Den Corncracker durch Verdrehen der Achse (2) nach hinten fahren ...
  • Seite 101 JAGUAR Auswurfbeschleuniger Wurfschaufeln Serienmäßig ab Werk sind gezahnte Wurfschaufeln (1) verbaut, die für alle Fruchtarten geeignet sind. Um eine hohe Auswurfleistung bei kurzen Schnittlängen zu erreichen, können die gezahnten Wurfschaufeln (1) Wurfschaufel durch glatte Wurfschaufeln (2) ausgetauscht werden. Diese bieten auch Vorteile bei Gutflussprobleme in schwierigen Grasbedingungen.
  • Seite 102 JAGUAR Auswurfbeschleuniger Spalteinstellung Durch Verschleiß verringert sich der Durchmesser der Auswurfbeschleunigertrommel. Spaltmaß zwischen Auswurfbeschleunigertrommel und Rückwand bei jedem Fruchtwechsel kontrollieren. Mechanische Spalteinstellung Spaltmaß (A) mithilfe der Muttern (1) einstellen.  Einstellung gleichmäßig auf beiden Seiten vornehmen.  Je feuchter das Erntegut, desto größer das Spaltmaß einstellen. Manuelle Spalteinstellung (Option) Spalteinstellung mit Hilfe einer Gewindespindel (2).
  • Seite 103 Die Anzahl der Krümmerverlängerungen muss im CEBIS eingestellt werden! Als Nachrüstung für den JAGUAR ist eine variable Endklappe des Auswurfkrümmers über CLAAS SERVICE & PARTS verfügbar. Hinweis: Im Graseinsatz auf die breiteste Position einstellen. Ebenso sollte im Gras die Klappe auf Position weit stehen (3).
  • Seite 104 JAGUAR Auswurfkrümmer HD Drehkranz Standardausführung Die Feder (1) drückt das Schneckenrad (7) gegen den Zahnkranz, so ist eine optimale Anlage des Schneckenrades gewährleistet. Bei inaktiver Turmsicherung ist die Feder (2) durch das Innenteil (5) auf dem voreingestellten Maß gehalten und somit ohne Funktion. Zwischen dem Haltebolzen (3) und der Aufnahme (4) ist ein Spalt von 1mm mithilfe des Spannschloss (6) einzustellen.
  • Seite 105 JAGUAR Auswurfkrümmer HD Drehkranz XL Krümmerdrehkranz XL als Option erhältlich. Der sehr stabile Drehkranz und der starke Hydromotor sind für höchste Ansprüche ausgelegt. Somit ist ein zuverlässiges und schnelles Schwenken eines maximal langen Auswurfkrümmers in PREMIUM LINE Ausstattung gegeben. Der Antrieb erfolgt über einen Hydraulikmotor, der direkt am Drehkranz montiert ist (1).
  • Seite 106 JAGUAR Auswurfkrümmer HD Bedienung Manuelle Bedienung Mit Taste (1) Krümmer schwenken in zwei Geschwindigkeiten. Langsam bis zum ersten Druckpunkt und schnell Taste ganz gedrückt. Kümmerklappe nah – weit mit Taste (2) in einer Geschwindigkeit. Feineinstellung der Geschwindigkeit für die Endklappensteuerung und Krümmer schwenken im CEBIS möglich. Geschwindigkeit langsam einstellen Verlängerung...
  • Seite 107 JAGUAR Auswurfkrümmer HD OPTI FILL Bei OPTI FILL wird der Befüllpunkt, der vom Fahrer über die Taste (2) Feldfahrt Krümmerklappe nah - weit vorgewählt wurde, automatisch zum Vorsatzgerät Schwenkwinkel nachgeführt. ml/h Antrieb Langsames Schwenken: Taste (1) bis zum ersten Druckpunkt links oder Lenken rechts einfaches automatisches Parallelführen des Befüllpunktes ...
  • Seite 108 JAGUAR Auswurfkrümmer HD AUTO FILL Hinweis: Durch Verschmutzung der Kamerascheibe, kann die Funktion negativ beeinflusst werden. Diese muss dann gereinigt werden! Ebenso kann eine falsche Ausrichtung der Scheinwerfer am Auswurfkrümmer, die Funktion bei Dunkelheit negativ beeinflussen. Position AUTO FILL Kamera Aufbau Krümmer / Krümmerverlängerung Feldfahrt Ohne...
  • Seite 109 JAGUAR Auswurfkrümmer HD AUTO FILL AUTO FILL Seitenüberladung Steuerungsmodus und Befüllstrategie einstellen Aktiviert und deaktiviert wird das AUTO FILL über die Taste (1) bei eingeschaltetem Auftreffpunkt einstellen (Auswurfklappe weit, nah) Hauptantrieb. Das System erkennt die Außenkanten des Abfuhrwagens, als auch den Befüllungsgrad Befüllungsgrad einstellen (Füllhöhe) an jeder Stelle.
  • Seite 110 JAGUAR Auswurfkrümmer HD Hecküberladung AUTO FILL AUTO FILL Hecküberladung Umgeschaltet von AUTO FILL seitlich beladen zu Beladen nach hinten wird über die Maschinensilhouette (4), oder über den Häcksel und Anhäckselmodus. Aktivieren und deaktivieren über den Taster (1). Beim Beladen nach hinten liegt der Auftreffpunkt 2 m hinter der vorderen Bordwand. Mit dem Taster (2) für die Klappensteuerung muss der Auftreffpunkt manuell verstellt werden.
  • Seite 111 JAGUAR Maschineneinstellungen Feldfahrt Feldfahrt Vorsatzgerät Vorsatzgerät ml/h ml/h Anhäckseln Antrieb Antrieb Häckseln Lenken Lenken Maschine Maschine Schleifen Schleifen Frucht Frucht t/ha t/ha ha/h ha/h Aufträge Aufträge km/h km/h Es können zwei Maschineneinstellungen, Häckseln Aggregate Anhäckseln Status Häckseln Status und Anhäckseln, mit verschiedenen Funktionen Vorsatzgerät Messertrommel gespeichert werden.
  • Seite 112 JAGUAR QUANTIMETER und NIR Sensor CLAAS QUANTIMETER CLAAS NIR Sensor Die Auslenkung der hinteren oberen Vorpresswalze wird über ein Dem Fahrer wird während des Häckselns die momentane Trockensubstanz in % Gestänge am Sensor (1) erfasst. Zusammen mit den Parametern angezeigt. Schnell kann der Fahrer darauf reagieren und zum Beispiel das Feld Einzugsbreite und Einzugsgeschwindigkeit wird der Volumenstrom wechseln, wenn der TS Gehalt nicht in Ordnung ist.
  • Seite 113 JAGUAR QUANTIMETER Nullpunkt lernen und Ansprechschwelle einstellen Nullpunkt Ertragsmessung lernen Feldfahrt Vorsatzgerät 1. Schaltfläche Frucht auswählen ml/h Antrieb 2. Schaltfläche QUANTIMETER auswählen Lenken 3. Schaltfläche Nullpunkt QUANTIMETER anwählen und Lernvorgang starten Maschine 4. Lernvorgang starten Schleifen Mithilfe der Funktion Nullpunkt Ertragsmessung lernen wird die untere Endlage der Vorpresswalzen ermittelt. Frucht t/ha Von dieser Position aus wird das Aufsteigen der Walzen im Häckselbetrieb gemessen.
  • Seite 114 JAGUAR QUANTIMETER Fruchtspezifische Einstellung und Gegenwiegen Fruchtspezifische Einstellung NIR-Sensor QUANTIMETER  Ertragsmessung im Hauptmenü aufrufen  Untermenü Fruchtspezifische Einstellungen auswählen Gegenwiegen Fruchtauswahl z.B. Mais, Gras, Luzerne anwählen das spezifische Fruchtgewicht NIR-Sensor stellt sich von selbst ein. Verfahren für Regelungen EIN / AUS Das spezifische Fruchtgewicht kann bei Bedarf (extrem trocken oder feucht) Verfahren der Regelungen Betriebsart...
  • Seite 115 JAGUAR QUANTIMETER Zurückrechnen  Kein Einfluss des zeitlichen Versatzes zwischen Gegenwiegen: Start und Stopp  Alle Zählerstände werden angepasst (Tages-/Auftrags-/Gesamtzähler)  Deutlicher Genauigkeitsgewinn der Frischmassewerte  Im CEBIS kann die rückwertige Kalibrierung aktiviert oder deaktiviert werden, je nach Anwendungswunsch. Dazu Das Hauptmenü Frucht aufrufen, QUANTIMETER öffnen und die Schaltfläche „Zurückrechnen“...
  • Seite 116 JAGUAR QUANTIMETER Wagenzähler Die Maschinen mit Ausrüstung Ertragsmessung, sind mit einem Wagenzähler ausgestattet. Füllgewichtmessung des Wagens QUANTIMETER Dieser dient dazu, ein Füllgewicht im CEBIS zu definieren um eventuelle Vorsatzgerät EIN / AUS Gewichtsüberschreitungen des Transportfahrzeugs zu vermeiden. Gegenwiegen Drei Wagen können im CEBIS auf die Nutzlast eingestellt werden. Antrieb NIR-Sensor Das Füllgewicht kann in der benutzerdefinierten Nebenanzeige dauerhaft angezeigt werden.
  • Seite 117 JAGUAR Silagequalität...
  • Seite 118 JAGUAR NIR Sensor (Nahinfrarotspektrometer) Der NIR Sensor bestimmt mit 200 Messungen pro Sekunde den Trockensubstanzgehalt über einen großen Messbereich. Vorausgesetzt: Durchsatz größer als 50 t/h  Messbereich Trockensubstanzgehalt Gras: 21% - 70%  Messbereich Trockensubstanzgehalt GPS: 20% - 75%  Messbereich Trockensubstanzgehalt Mais: 20% - 62% Der Trockensubstanzgehalt wird kontinuierlich im CEBIS angezeigt (1).
  • Seite 119 JAGUAR Silagequalität Siliermittelanlage Dosierung Siliermittel Feldfahrt einstellen Vorsatzgerät 1. Siliermitteltank (375 l) ml/h Antrieb 2. Dosiereinrichtung mit Filter Lenken 3. Ablasshahn Maschine 4. Hauptschalter Siliermittelanlage Schleifen 5. Verschluss unterhalb vom Tank Frucht t/ha 6. Siebeinsatz zum Befüllen ha/h Aufträge km/h 7.
  • Seite 120 JAGUAR Silagequalität Siliermittelanlage Das Siliermittel wird durch zwei Düsen (1) im Bereich Einzug und Beschleuniger eingesprüht. Nach längerer Standzeit der Anlage muss die Düse auf Sauberkeit geprüft werden. Achtung! Nur bei abgeschaltetem Motor und Abziehen des Zündschlüssels. Düsenbeipack beachten (2) ...
  • Seite 121 JAGUAR Silagequalität ACTISILER 37  Isolierter Siliermitteltank Siliermittelanlage Quelle wählen  Konzentratregler mit Dosierbehälter (37 l) Einstellungen Keine Quelle  Einstellbare Mengenregelung über CEBIS Quelle ACTISILER Tank  Automatisches Mischen durch dauerhafte Zirkulation. Siliermitteltank Dosierverfahren Durchsatzabhängig  Dosierung zu Durchsatz (mit QUANTIMETER) oder Einsatzdauer 10-50 ml/t oder 0,2-20 l/h ACTISILER Tank Dosierung Siliermittel ...
  • Seite 122 JAGUAR Silagequalität Siliermittelanlage – Anzeige im CEBIS Im CEBIS können Schnittlänge, TS-Gehalt, Wassertankdosierung und die Dosierung des ACTISILER 37 in einer der Nebenanzeigen angezeigt werden. 1. Die erste Grafik zeigt die aktuelle Schnittlänge an. Bei automatischer Schnittlängenregelung werden zusätzlich die Ober- und Untergrenze des Schnittlängenregelbereichs durch schwarze Linien angezeigt.
  • Seite 124 Thema: JAGUAR Motor und Fahrwerk Inhalt: Seite Arbeitsdrehzahl CRUISE PILOT DYNAMIC POWER 4 TRAC Ballastierung Kraftstoff sparen Module Zentralschmieranlage Hydraulik Belüftung CLAAS connect...
  • Seite 125 JAGUAR Motor Arbeitsdrehzahl Die optimale Motordrehzahl im Arbeitseinsatz sollte 1.700 U/min betragen. Das ist der Punkt mit der höchsten Leistung bei optimalen Kraftstoffverbrauch. Hoher Durchsatz t/h bei effektivsten Dieselverbrauch l/t. Die Geschwindigkeit der Maschine ist dieser Drehzahl anzupassen (man spricht hier auch von der Motordrückung).
  • Seite 126 JAGUAR Motor CRUISE PILOT JAGUAR 870 Im CRUISE PILOT Menü sind drei Strategien anwählbar, die sich in ihrer Funktion und im Einsatz unterscheiden. Die Strategien können über das CEBIS ausgewählt werden. Die Parameter wie Sollgeschwindigkeit, Solldurchsatz und maximale Motorauslastung können über das CEBIS, dem Favoritenmanagement oder den Schnellzugriffstasten verstellt werden.
  • Seite 127 JAGUAR Motor DYNAMIC POWER JAGUAR 870-860 Diesel sparen im Teillastbereich. Die optimale Motorauslastung des JAGUAR liegt bei 1.700 U/min. Eine höhere Drehzahl bedeutet immer auch mehr Dieselverbrauch. DYNAMIC POWER erkennt den Teillastbereich und passt die Motorleistung in bis zu zehn Leistungsstufen an. Somit arbeitet der JAGUAR immer im wirtschaftlichsten Drehzahlbereich und spart so eine Menge Kraftstoff (bis zu 10,6% Dieseleinsparung im Teillastbereich).
  • Seite 128 Für unterschiedliche Ernteeinsätze können im CEBIS drei verschiedene Motorleistungen eingestellt werden. Die Leistungseinstellung wird über das CEBIS vorgenommen. Wird bei einem JAGUAR 870 die Fahrstrategie „Hoch“ eingestellt, so arbeitet die Maschine bei Bedarf mit einer Maximalleistung von 491 PS. Stufe...
  • Seite 129 JAGUAR Motor DYNAMIC POWER JAGUAR 870-860 2'050 U/min 1'850 U/min DYNAMIC POWER Obere Leerlastdrehzahl Einstellbare Leerlastdrehzahl DYNAMIC DYNAMIC DYNAMIC POWER aus POWER aus POWER ein Der Motor wird bei 2.050 U/min Der Motor wird bei 1.850 U/min Im Teillastbereich wird die Leistung bzw.
  • Seite 130 JAGUAR 4 TRAC Allradantrieb  Die Zuschaltung von 4-TRAC ist bei Feldarbeit jederzeit möglich.  Allradantrieb über Getriebe komplett vom Fahrantrieb trennbar, höherer Wirkungsgrad bei Zweiradantrieb. Variable Pumpe 105 cm³ Mechanischer Allradantrieb Weiß: POWER TRAC ist ausgeschaltet. Lenkachse wird nicht angetrieben Grün: POWER TRAC ist eingeschaltet.
  • Seite 131 JAGUAR Ballastierung Je nach Maschine und deren Ausrüstung muss der JAGUAR mit angebautem Vorsatzgerät durch Zusatzgewichte am Heck erschwert werden. Dieses stellt den sicheren Betrieb der Maschine sowohl auf der Straße als auch auf dem Feld her. Die Anzahl der Gewichte entnehmen Sie der Betriebsanleitung! Mögliche Gewichtsballastierung Basisgewicht mit Anfahrschutz Zusatzgewicht...
  • Seite 132 JAGUAR Hinweis:. Um den Kraftstoffverbrauch der Maschine zu optimieren, ist der Fahrer ein wesentlicher Faktor. Folgende Punkte sind dabei zu berücksichtigen.  Schnittlänge so kurz wie nötig und nicht so kurz wie möglich einstellen  Messer regelmäßig schleifen damit die kontinuierliche Schärfe des Messers erhalten bleibt ...
  • Seite 133 JAGUAR Module Benennung Benennung Magnetwanne A076 Erweiterungsmodul (ACU) A099 Teleservice A064 AUTO PILOT A009 Motoradaption A017 Warnanzeigen A074 Hinweis: Vor Schweißarbeiten an der Fahrantrieb A049 Bedienpult A075 Maschine sind sämtliche Module zu Fahrzeugbasismodul (VBM) A069 Terminal (CEBIS) A030 trennen. Siehe Betriebsanleitung! CEBIS MOBILE A050 Fahrhebel...
  • Seite 134 JAGUAR Zentralschmieranlage Zentralschmieranlage Status Hinweis: Die Zentralschmierung wird Einmalig schmieren aktivieren immer von unten befüllt! Dabei auf Sauberkeit achten und nur zulässiges Fett EP 3 verwenden. Über das CEBIS kann die Zentralschmierung manuell gestartet werden (1). Dieses ist vor und nach dem Waschen nach einer längeren Straßenfahrt und zum Befüllen zu empfehlen.
  • Seite 135 JAGUAR Hydraulik Hydraulik Verstellpumpe Fahrantrieb (135 cm ) (1) Konstantdruckpumpe (120 l/min) (2) Speisepumpe (126 l/min ) (3) Fahrantrieb Arbeitshydraulik Niederdruckhydraulik  Fahrantrieb Triebachse  Lenkung (AUTO PILOT)  Hydraulikölkühlung  Vorsatzgerät heben / senken  Hydraulikölfilterung  Schaltung Getriebegang (Fahrantrieb) ...
  • Seite 136 JAGUAR Hydraulik Verwendung Pumpentyp Schluckvolumen Systemdruck Fahrantrieb Verstellpumpe 135 cm³ 420 bar Fahrantrieb Verstellmotor 210 cm³ 420 bar Proportional Ventiltechnik für eine sanfte und präzise Steuerung 8. Steuerung Auswurfkrümmer (OPTI FILL und AUTO FILL) 9. Steuerung Vorsatz (AUTO CONTOUR) 10. Steuerung Lenkung (AUTO PILOT, CAM PILOT, GPS PILOT)
  • Seite 137 JAGUAR Belüftung Luftfilter mit maximal 5 bar Druckluft von innen nach aussen, bzw. durch leichtes Klopfen mit der Handfläche reinigen. Eine innenliegende Bürste sorgt für die Reinigung des Kühlerkorbsiebs. Bei Bedarf kann die Bürste ausgeschwenkt werden. Kabinenluftfilter reinigen.
  • Seite 138 • Registrierung in der CLAAS Maschinenhistorie • NEU: Ergebnis des Checks per E-Mail • Ersatzteil-Kits oder Verschleißteile zu interessanten Winterangeboten • Angebot einer spezifischen Reparatur oder umfassenden Inspektion • Optionale Einbindung des CLAAS Werk-Kundendienst-Technikers gegen separate Beauftragung bei Ihrem Händler...
  • Seite 139 CLAAS connect Mit CLAAS connect haben Sie als Kunde mit nur einer Anmeldung Zugriff auf alle, von Ihrem Vertriebspartner freigeschalteten, Online Services von CLAAS. Bestellen Sie online bei Ihrem Der elektronische Ersatzteilkatalog Vertriebspartner CLAAS ORIGINAL Parts Doc beinhaltet alle Ersatzteile für Erntemaschinen und Traktoren.
  • Seite 140 CLAAS Die CLAAS KGaA mbH arbeitet ständig an der Verbesserung ihrer Produkte im Zuge der technischen Weiterentwicklung. Darum müssen wir uns Änderungen gegenüber den Abbildungen und Beschreibungen dieser Dokumentation vorbehalten, ohne dass daraus ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen abgeleitet werden kann.
