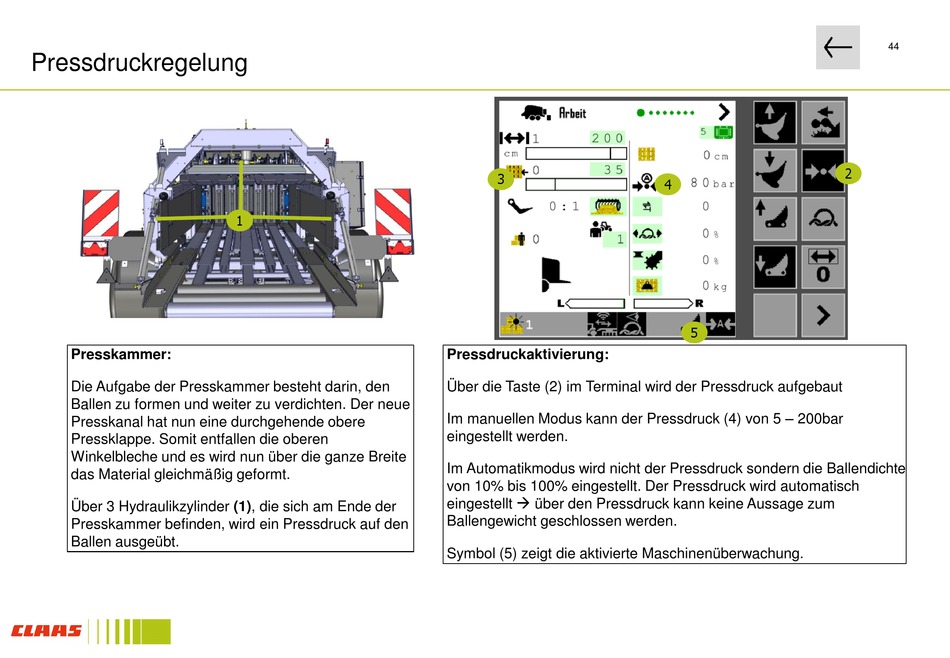

Pressdruckregelung
Presskammer:
Die Aufgabe der Presskammer besteht darin, den
Ballen zu formen und weiter zu verdichten. Der neue
Presskanal hat nun eine durchgehende obere
Pressklappe. Somit entfallen die oberen
Winkelbleche und es wird nun über die ganze Breite
das Material gleichmäßig geformt.
Über 3 Hydraulikzylinder (1), die sich am Ende der
Presskammer befinden, wird ein Pressdruck auf den
Ballen ausgeübt.
1
3
Pressdruckaktivierung:
Über die Taste (2) im Terminal wird der Pressdruck aufgebaut
Im manuellen Modus kann der Pressdruck (4) von 5 – 200bar
eingestellt werden.
Im Automatikmodus wird nicht der Pressdruck sondern die Ballendichte
von 10% bis 100% eingestellt. Der Pressdruck wird automatisch
eingestellt über den Pressdruck kann keine Aussage zum
Ballengewicht geschlossen werden.
Symbol (5) zeigt die aktivierte Maschinenüberwachung.
4
5
44
2
