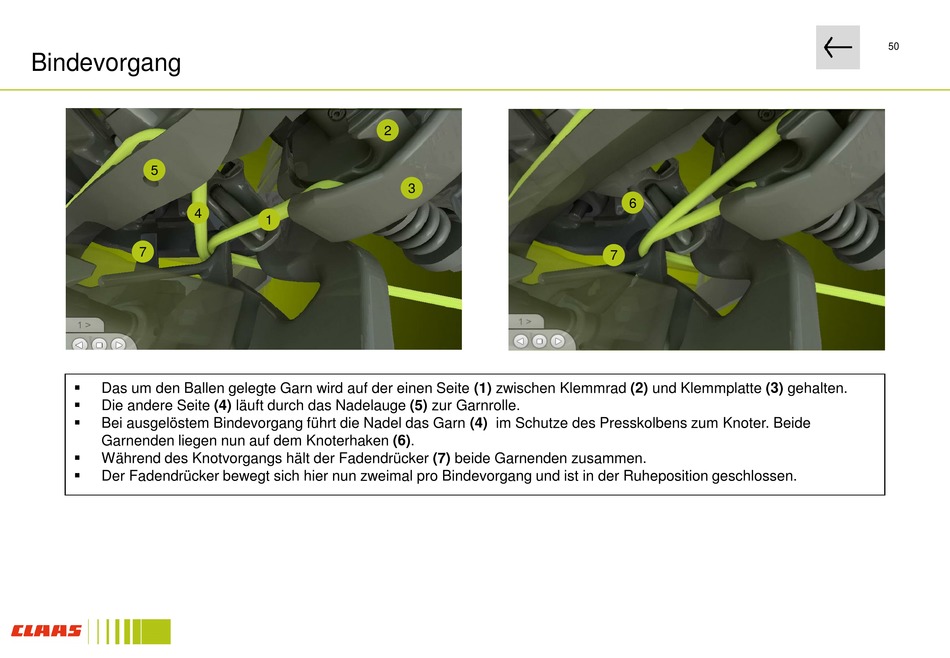

Bindevorgang
5
4
7
Das um den Ballen gelegte Garn wird auf der einen Seite (1) zwischen Klemmrad (2) und Klemmplatte (3) gehalten.
Die andere Seite (4) läuft durch das Nadelauge (5) zur Garnrolle.
Bei ausgelöstem Bindevorgang führt die Nadel das Garn (4) im Schutze des Presskolbens zum Knoter. Beide
Garnenden liegen nun auf dem Knoterhaken (6).
Während des Knotvorgangs hält der Fadendrücker (7) beide Garnenden zusammen.
Der Fadendrücker bewegt sich hier nun zweimal pro Bindevorgang und ist in der Ruheposition geschlossen.
2
3
1
6
7
50
