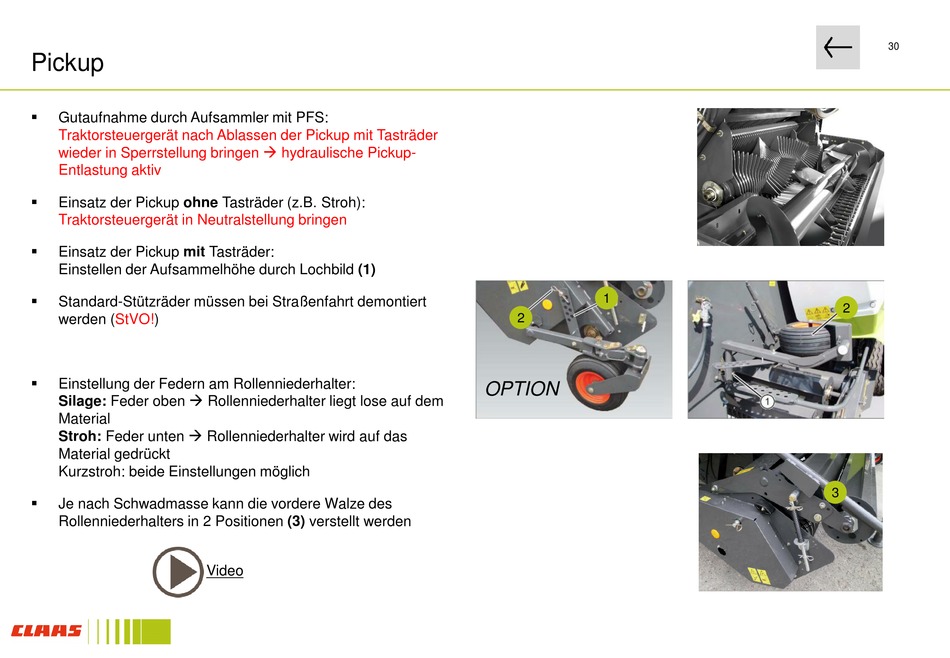

Claas QUADRANT 4200 Bedienungsanleitung Seite 30

Pickup

Gutaufnahme durch Aufsammler mit PFS:
Traktorsteuergerät nach Ablassen der Pickup mit Tasträder
wieder in Sperrstellung bringen  hydraulische Pickup-
Entlastung aktiv

Einsatz der Pickup ohne Tasträder (z.B. Stroh):
Traktorsteuergerät in Neutralstellung bringen

Einsatz der Pickup mit Tasträder:
Einstellen der Aufsammelhöhe durch Lochbild (1)

Standard-Stützräder müssen bei Straßenfahrt demontiert
werden (StVO!)

Einstellung der Federn am Rollenniederhalter:
Silage: Feder oben  Rollenniederhalter liegt lose auf dem
Material
Stroh: Feder unten  Rollenniederhalter wird auf das
Material gedrückt
Kurzstroh: beide Einstellungen möglich

Je nach Schwadmasse kann die vordere Walze des
Rollenniederhalters in 2 Positionen (3) verstellt werden
Video
1
2
OPTION
30
2
3
