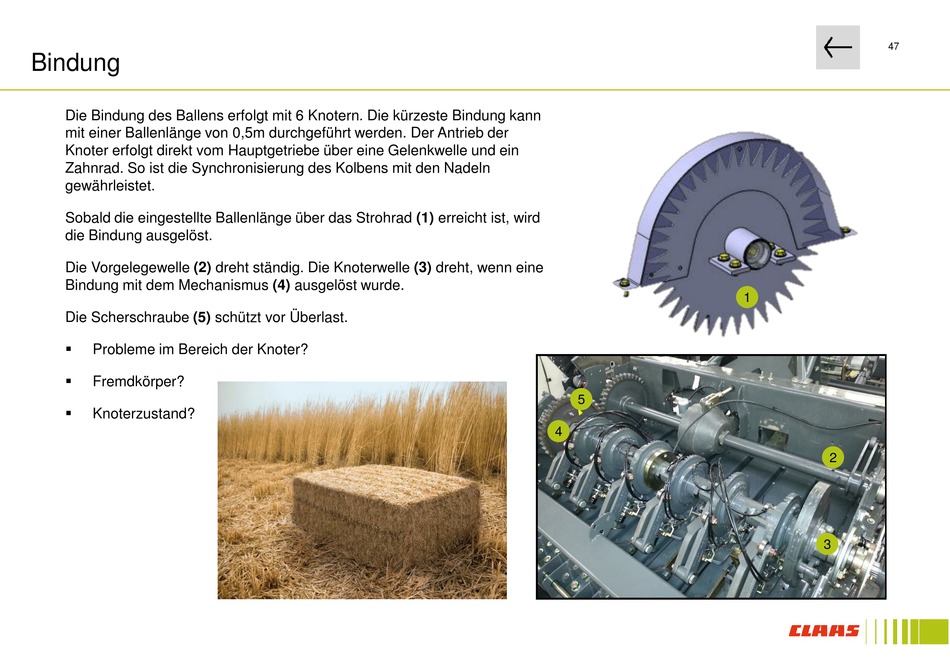

Bindung
Die Bindung des Ballens erfolgt mit 6 Knotern. Die kürzeste Bindung kann
mit einer Ballenlänge von 0,5m durchgeführt werden. Der Antrieb der
Knoter erfolgt direkt vom Hauptgetriebe über eine Gelenkwelle und ein
Zahnrad. So ist die Synchronisierung des Kolbens mit den Nadeln
gewährleistet.
Sobald die eingestellte Ballenlänge über das Strohrad (1) erreicht ist, wird
die Bindung ausgelöst.
Die Vorgelegewelle (2) dreht ständig. Die Knoterwelle (3) dreht, wenn eine
Bindung mit dem Mechanismus (4) ausgelöst wurde.
Die Scherschraube (5) schützt vor Überlast.
Probleme im Bereich der Knoter?
Fremdkörper?
Knoterzustand?
5
4
47
1
2
3
