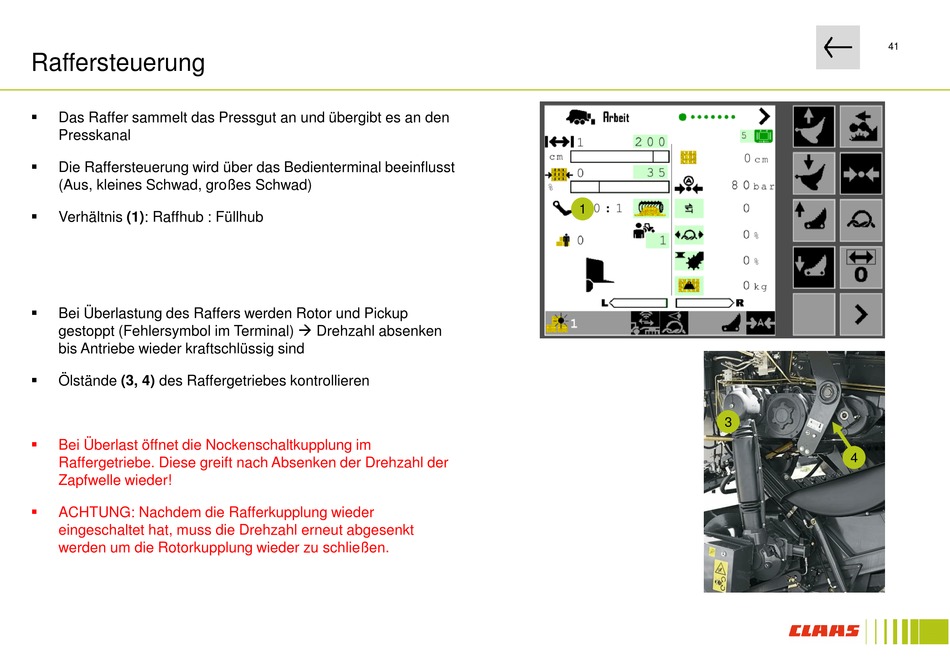

Raffersteuerung
Das Raffer sammelt das Pressgut an und übergibt es an den
Presskanal
Die Raffersteuerung wird über das Bedienterminal beeinflusst
(Aus, kleines Schwad, großes Schwad)
Verhältnis (1): Raffhub : Füllhub
Bei Überlastung des Raffers werden Rotor und Pickup
gestoppt (Fehlersymbol im Terminal) Drehzahl absenken
bis Antriebe wieder kraftschlüssig sind
Ölstände (3, 4) des Raffergetriebes kontrollieren
Bei Überlast öffnet die Nockenschaltkupplung im
Raffergetriebe. Diese greift nach Absenken der Drehzahl der
Zapfwelle wieder!
ACHTUNG: Nachdem die Rafferkupplung wieder
eingeschaltet hat, muss die Drehzahl erneut abgesenkt
werden um die Rotorkupplung wieder zu schließen.
1
3
41
4
