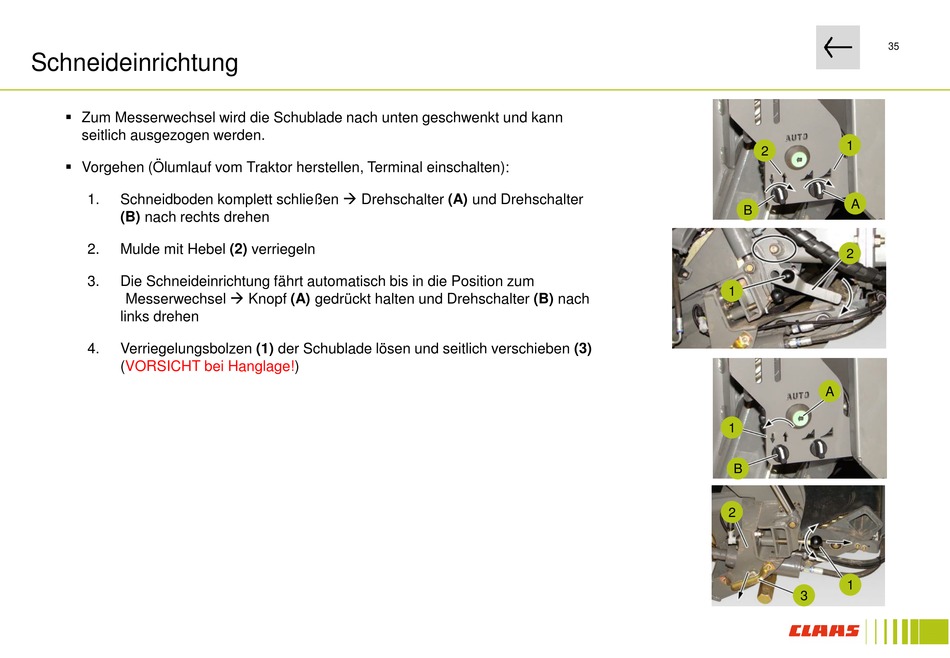

Schneideinrichtung
Zum Messerwechsel wird die Schublade nach unten geschwenkt und kann
seitlich ausgezogen werden.
Vorgehen (Ölumlauf vom Traktor herstellen, Terminal einschalten):
Schneidboden komplett schließen Drehschalter (A) und Drehschalter
1.
(B) nach rechts drehen
2.
Mulde mit Hebel (2) verriegeln
3.
Die Schneideinrichtung fährt automatisch bis in die Position zum
Messerwechsel Knopf (A) gedrückt halten und Drehschalter (B) nach
links drehen
4.
Verriegelungsbolzen (1) der Schublade lösen und seitlich verschieben (3)
(VORSICHT bei
Hanglage!)
35
1
2
A
B
2
1
A
1
B
2
1
3
