Bindevorgang
1
2
3

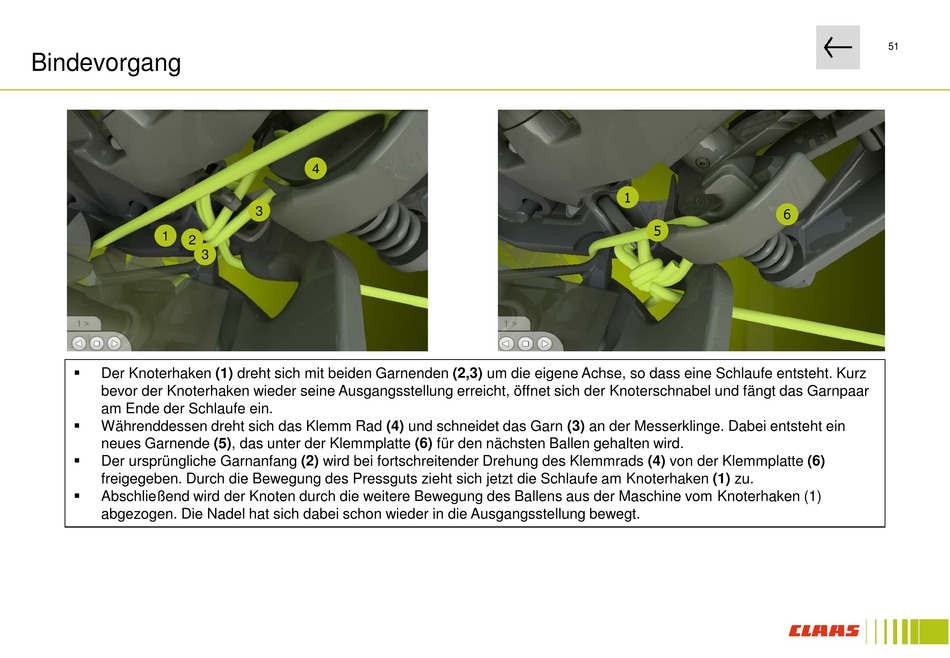

Der Knoterhaken (1) dreht sich mit beiden Garnenden (2,3) um die eigene Achse, so dass eine Schlaufe entsteht. Kurz
bevor der Knoterhaken wieder seine Ausgangsstellung erreicht, öffnet sich der Knoterschnabel und fängt das Garnpaar
am Ende der Schlaufe ein.
Währenddessen dreht sich das Klemm Rad (4) und schneidet das Garn (3) an der Messerklinge. Dabei entsteht ein
neues Garnende (5), das unter der Klemmplatte (6) für den nächsten Ballen gehalten wird.
Der ursprüngliche Garnanfang (2) wird bei fortschreitender Drehung des Klemmrads (4) von der Klemmplatte (6)
freigegeben. Durch die Bewegung des Pressguts zieht sich jetzt die Schlaufe am Knoterhaken (1) zu.
Abschließend wird der Knoten durch die weitere Bewegung des Ballens aus der Maschine vom Knoterhaken (1)
abgezogen. Die Nadel hat sich dabei schon wieder in die Ausgangsstellung bewegt.
