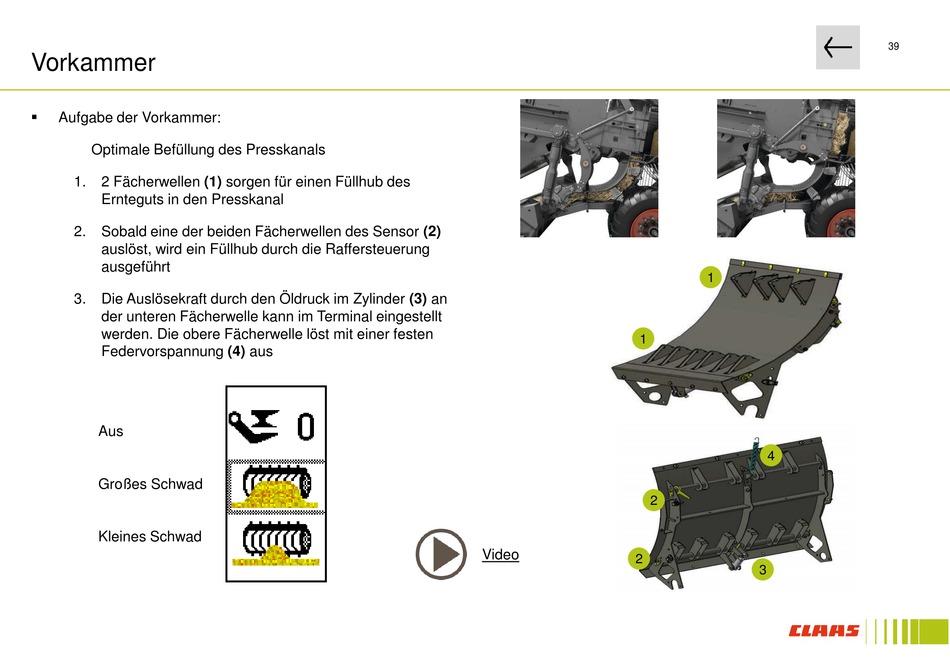

Vorkammer
Aufgabe der Vorkammer:
Optimale Befüllung des Presskanals
1. 2 Fächerwellen (1) sorgen für einen Füllhub des
Ernteguts in den Presskanal
2. Sobald eine der beiden Fächerwellen des Sensor (2)
auslöst, wird ein Füllhub durch die Raffersteuerung
ausgeführt
3. Die Auslösekraft durch den Öldruck im Zylinder (3) an
der unteren Fächerwelle kann im Terminal eingestellt
werden. Die obere Fächerwelle löst mit einer festen
Federvorspannung (4) aus
Aus
Großes Schwad
Kleines Schwad
1
2
Video
2
1
4
3
39
