Ethernet-Ports In Glasfasertechnik; Sfp-Transceiver - Siemens SIMATIC NET RUGGEDCOM RSG2100P Betriebshandbuch

Technische Daten
Technische Daten zu den verfügbaren PoE-Ports finden Sie unter "Technische Daten –
PoE-Spannungsversorgung" (Seite 34).
4.3

Ethernet-Ports in Glasfasertechnik

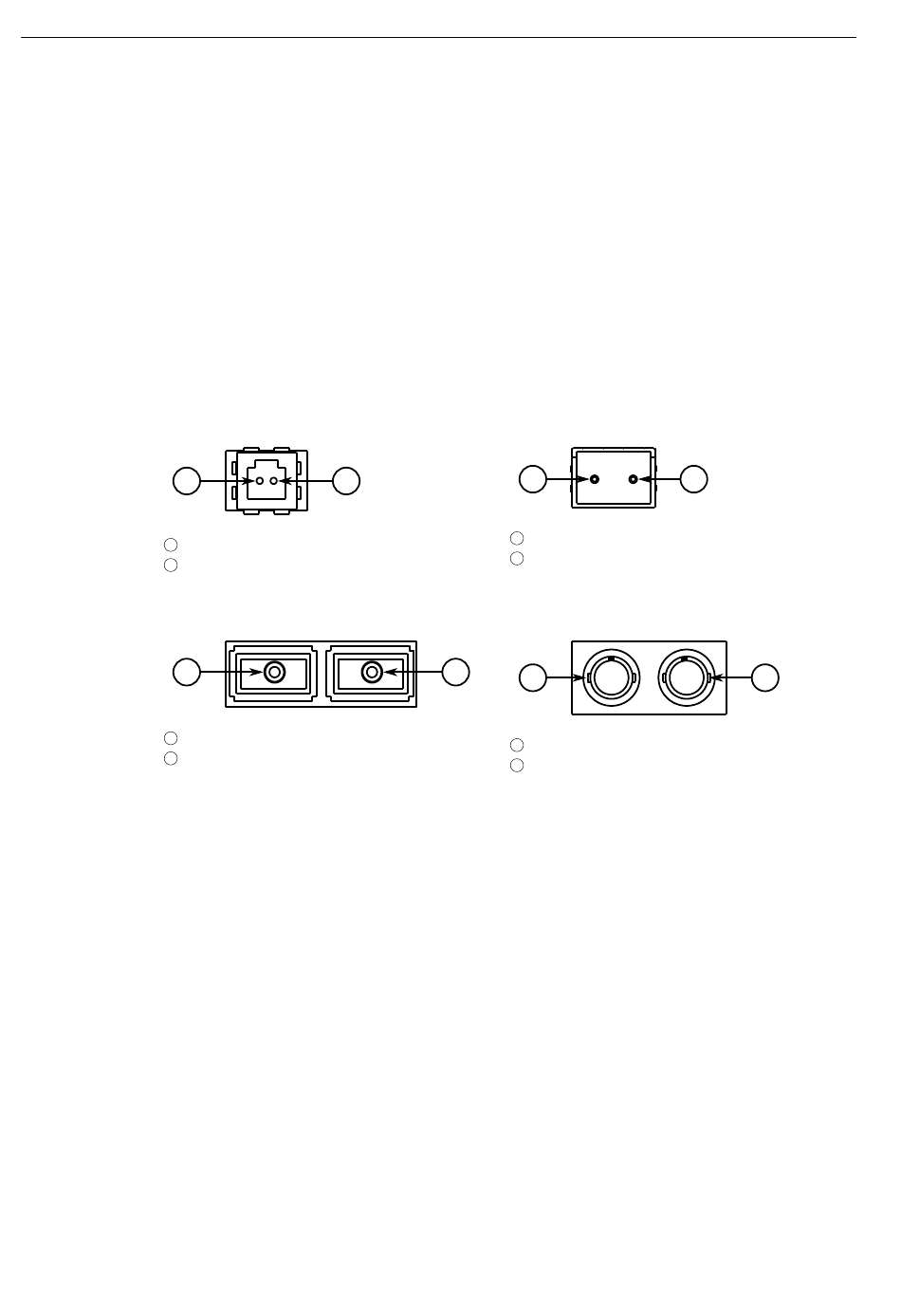

Ethernet-Ports in Glasfasertechnik sind mit den folgenden Steckverbindern
verfügbar: Mechanical Transfer Registered Jack (MTRJ), Lucent Connector (LC),
Standard/Subscriber Connector (SC) oder Straight Tip (ST). Vergewissern Sie
sich, dass die Anschlüsse für Senden (Tx) und Empfangen (Rx) an jedem Port
ordnungsgemäß hergestellt und abgestimmt wurden, um eine einwandfreie
Verbindung aufzubauen.
1
1
2
Abbildung 4.6
1
1
2
Abbildung 4.8
Technische Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik finden Sie in
"Technische Daten für Ethernet-Ports in Glasfasertechnik" (Seite 35).
4.4

SFP-Transceiver

Der RUGGEDCOM RSG2100P unterstützt bis zu zwei Buchsen für SFP-Transceiver
(kleine standardisierte Module für Netzwerkverbindungen), die mit zahlreichen der
bei Siemens erhältlichen SFP-Transceiver kompatibel sind.
LEDs
An jeder der Buchsen befindet sich eine LED, die den Verbindungszustand der
Buchsen anzeigt.
RUGGEDCOM RSG2100P
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1041-23
2
Tx-Steckverbinder
Rx-Steckverbinder
MTRJ-Port
Tx-Steckverbinder
Rx-Steckverbinder
SC-Port
4.3 Ethernet-Ports in Glasfasertechnik
1
Tx-Steckverbinder
1
Rx-Steckverbinder
2
Abbildung 4.7
2
1
Tx-Steckverbinder
1
Rx-Steckverbinder
2
Abbildung 4.9
Kommunikations-Ports
2
LC-Port
2
ST-Port
27
