Kommunikations-Ports
4.1 Ethernet-Ports in Kupfertechnik
Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder
Störungen an Geräten
Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten
Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine
Erdungsschleife bilden. Erdungsschleifen können übermäßiges Rauschen und
übermäßige Störungen verursachen und, was noch wichtiger ist, die Gefahr von
elektrischem Schlag mit sich bringen, was zu schweren Personenschäden führen
kann.
LEDs
Jeder Port besitzt eine Speed und Link/Activity LED, die den Zustand des Ports
anzeigt.
1
1
2

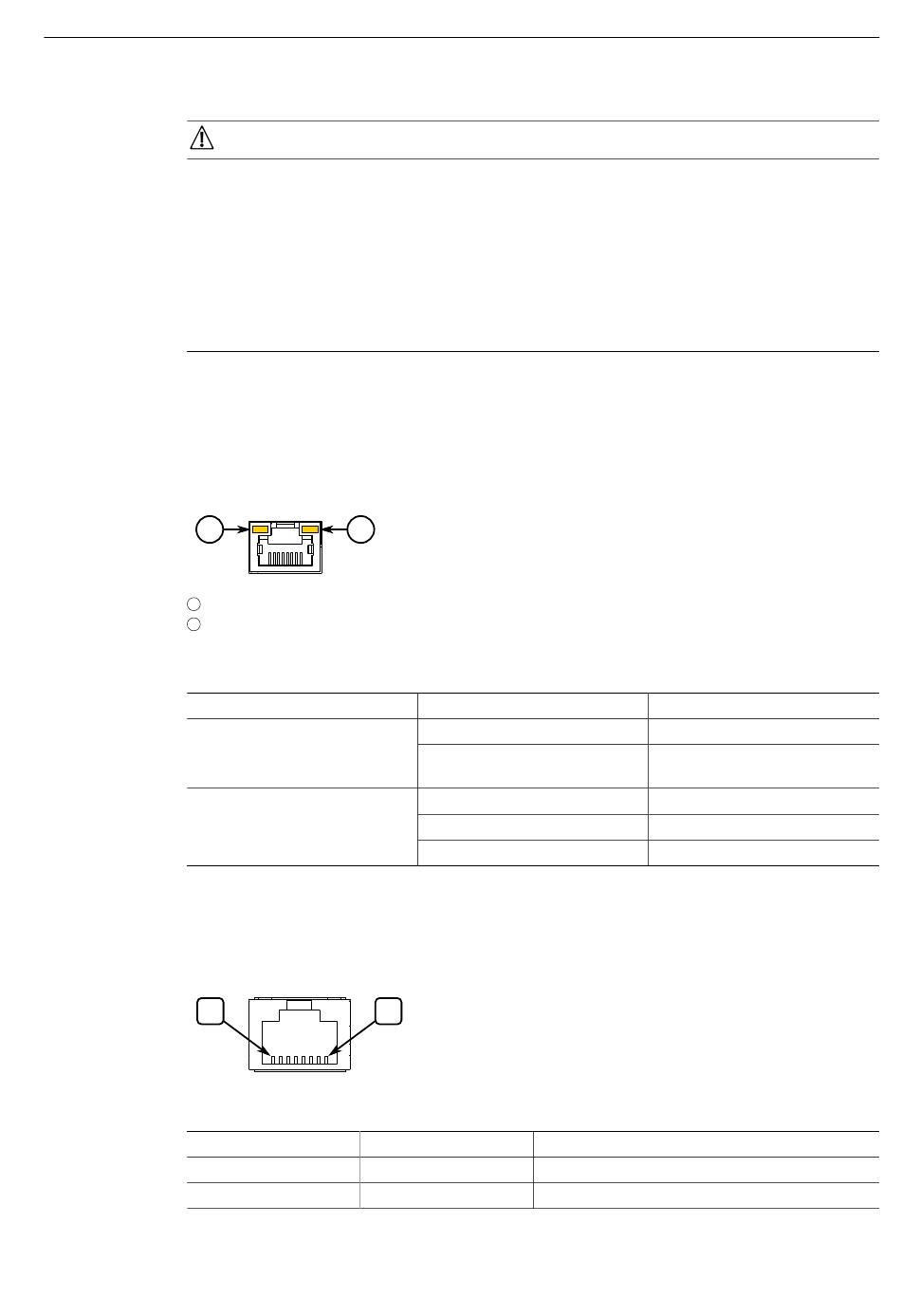

Abbildung 4.2
Geschwindigkeit
Verbindung/Aktivität
Pinbelegung
Nachfolgend die Pinbelegung für die RJ45-Steckverbinder:
8
Abbildung 4.3
22
WARNUNG
2
LED Geschwindigkeit
LED Verbindung/Aktivität
LEDs am RJ45-Port
LED
1
Pin-Konfiguration des RJ45-Ethernet-Ports
Pin
1
2
Zustand
Gelb
Aus
Gelb (dauerhaft leuchtend)
Gelb (blinkend)
Aus
Bezeichnung
RX+
RX-
Beschreibung
Der Port arbeitet mit 100 MBit/s
Der Port ist mit 10 MBit/s in
Betrieb.
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung erkannt
Beschreibung
Daten empfangen+
Daten empfangen-
RUGGEDCOM RS930W
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1035-13
