2.3.3 Montage des Geräts in einer Schalttafel
Für die Montage in einer Schalttafel kann der RUGGEDCOM RSG2100 mit zwei jeweils
auf den Gehäuseseiten vormontierten Hutschienen-Adaptern ausgeliefert werden.
Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu
befestigen.
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
RUGGEDCOM RSG2100
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1040-22
Schalttafel-/Hutschienen-Adapter
1
Hutschiene
2
Schraube
3

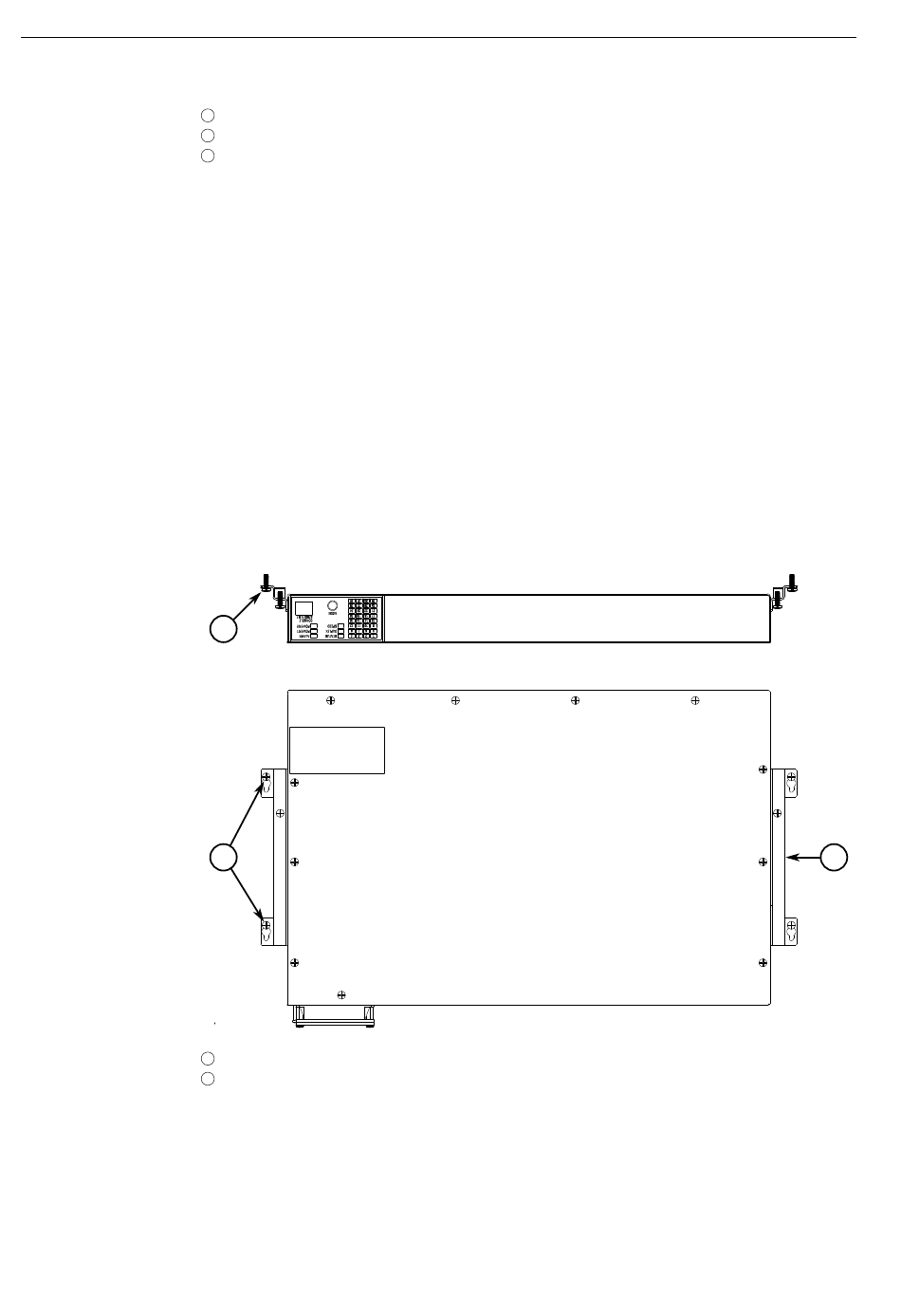

Abbildung 2.2 Montage auf Hutschiene
Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um
die Adapter an den Hutschienen zu sichern.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
1
Schraube
1
Schalttafel-/Hutschienen-Adapter
2
Abbildung 2.3 Schalttafeleinbau
Ziehen Sie die mitgelieferten Schrauben fest, um die Adapter in der Schalttafel
zu sichern.
