Endress+Hauser Proline Prosonic Flow G 500 Technische Information Seite 53

Proline Prosonic Flow G 500
Endress+Hauser
Flansch in Anlehnung an ASME B16.5: Class 600 RF Schedule 80
1.4404 (316, 316L): Bestellmerkmal "Prozessanschluss", Option ACS
DN A
[mm] [mm]
25 124
50 165
80 210
100 275
150 355
200 420
250 510
300 560
Oberflächenrauheit (Flansch): Ra 3,2 ... 6,3 µm
Zubehör

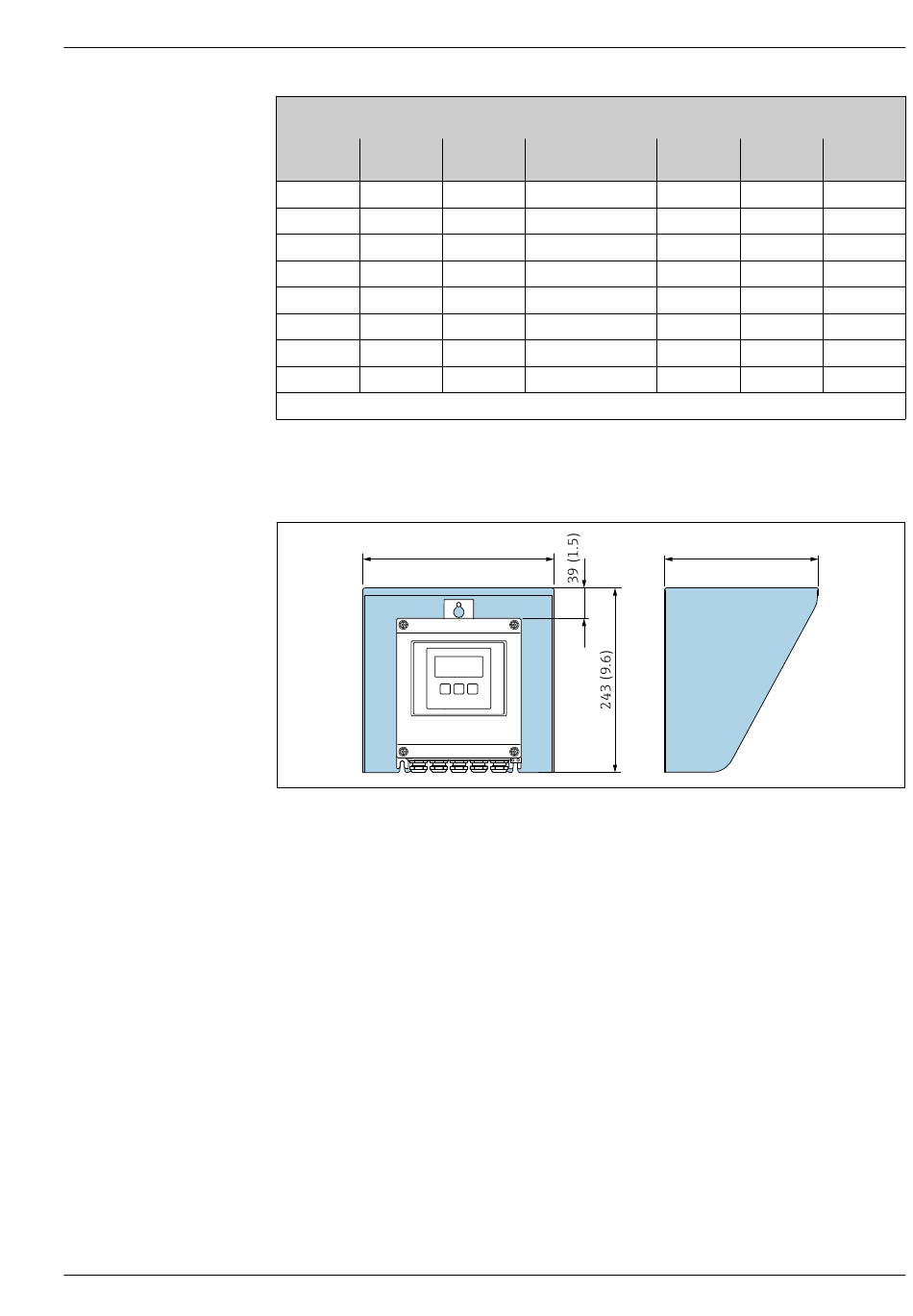

Wetterschutzhaube
213 (8.4)
 25 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in)
Externe WLAN-Antenne
B C
[mm] [mm]
88,9 4 × ⌀19,1
127 8 × ⌀19,1
168,3 8 × ⌀22,2
215,9 8 × ⌀25,4
292,1 12 × ⌀28,6
349,2 12 × ⌀31,8
431,8 16 × ⌀35,0
489 20 × ⌀35,0
D E
[mm] [mm] [mm]
24,5 24,3 352
32,4 49,2 408
38,8 73,7 466
45,1 97 482
54,7 146,3 492
62,6 193,7 554
70,5 242,8 626
73,7 288,9 666
203 (8.0)
L
A0029552
53
