Proline Prosonic Flow G 500
Endress+Hauser

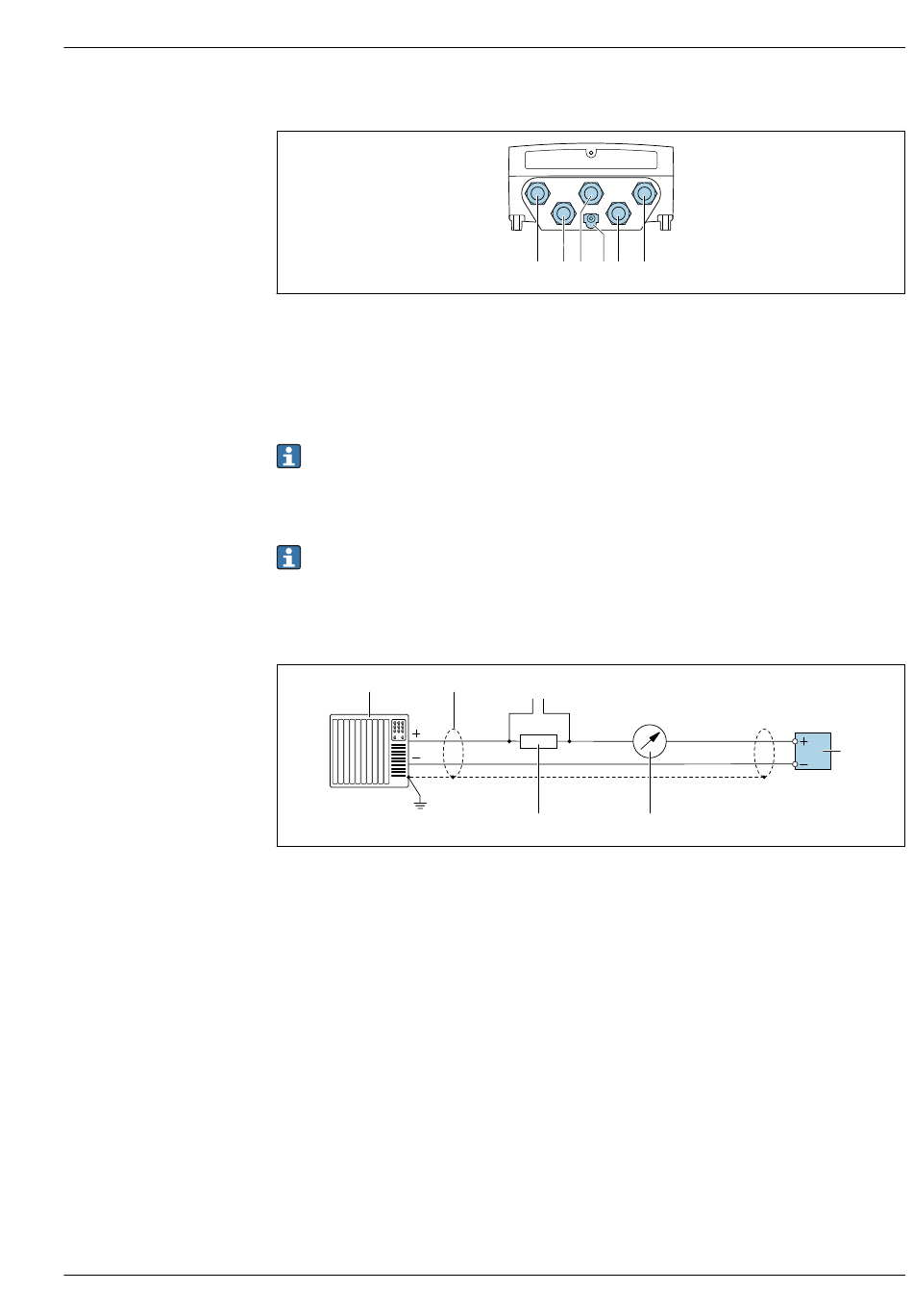

Anschluss Messumformer: Proline 500 – digital
1 Anschluss Versorgungsspannung
2 Anschluss Signalübertragung Ein-/Ausgang
3 Anschluss Signalübertragung Ein-/Ausgang
4 Anschluss Verbindungskabel Messaufnehmer - Messumformer
5 Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne
6 Anschluss Potenzialausgleich (PE)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabeleinführung
montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann dadurch ohne Öffnen
des Geräts über einen M12 Stecker erfolgen.
Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45) →  66
Anschlussbeispiele
Stromausgang 4 ... 20 mA HART
1
 2 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten →  32
3 Anschluss für HART-Bediengeräte →  64
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  17
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  17
6 Messumformer
1 2 3 6 4
2 3
4
5
4...20 mA
5
A0028200
6
A0029055
