Endress+Hauser Proline Prosonic Flow G 500 Technische Information Seite 26

Versorgungsspannung
Leistungsaufnahme
Stromaufnahme
Versorgungsausfall
Überstromschutzeinrichtung
Elektrischer Anschluss
26
Bestellmerkmal
"Energieversorgung"
Option I
Messumformer
Max. 10 W (Wirkleistung)
Einschaltstrom Max. 36 A (<5 ms) gemäß NAMUR-Empfehlung NE 21
Messumformer
• Max. 400 mA (24 V)
• Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz)
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei-
cher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da es über
keinen eigenen Ein/Aus-Schalter verfügt.
• Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein.
• Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.

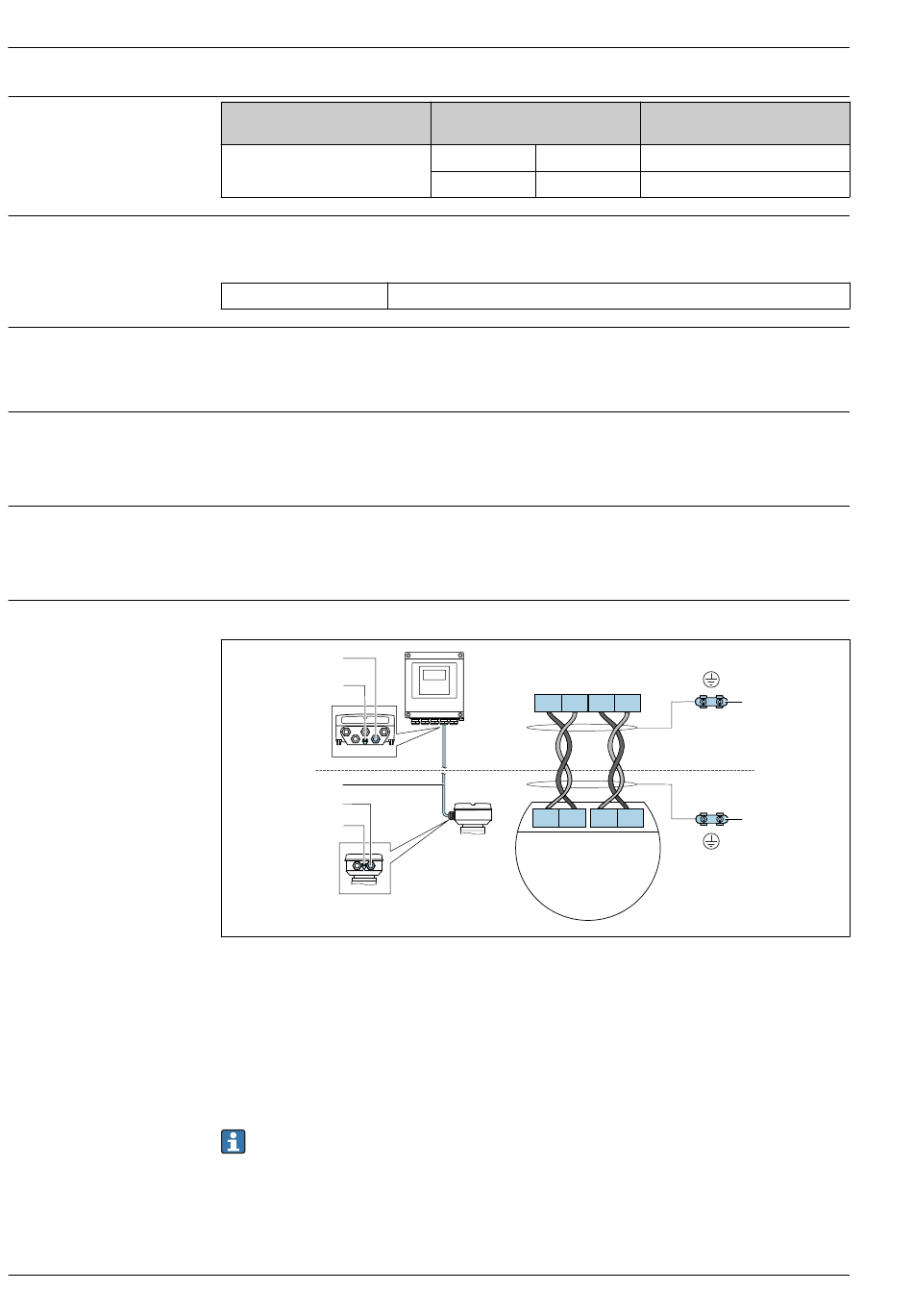

Anschluss Verbindungskabel: Proline 500 – digital
1
2
3
5
6
1 Kabeleinführung für Kabel am Messumformergehäuse
2 Anschluss Potenzialausgleich (PE)
3 Verbindungskabel ISEM-Kommunikation
4 Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge-
stellt
5 Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer
6 Anschluss Potenzialausgleich (PE)
Anschluss Messumformer
• Klemmenbelegung →  25
• Pinbelegung Gerätestecker →  25
Klemmenspannung
DC 24 V ±20%
AC 100 ... 240 V –15...+10%
+ – B
61 62 63 64
62 61 64 63
–
+ A
Proline Prosonic Flow G 500
Frequenzbereich
–
50/60 Hz
A
4
4
B
Endress+Hauser
A0028198
