30
Impuls-/Frequenzausgang
1
12345
8

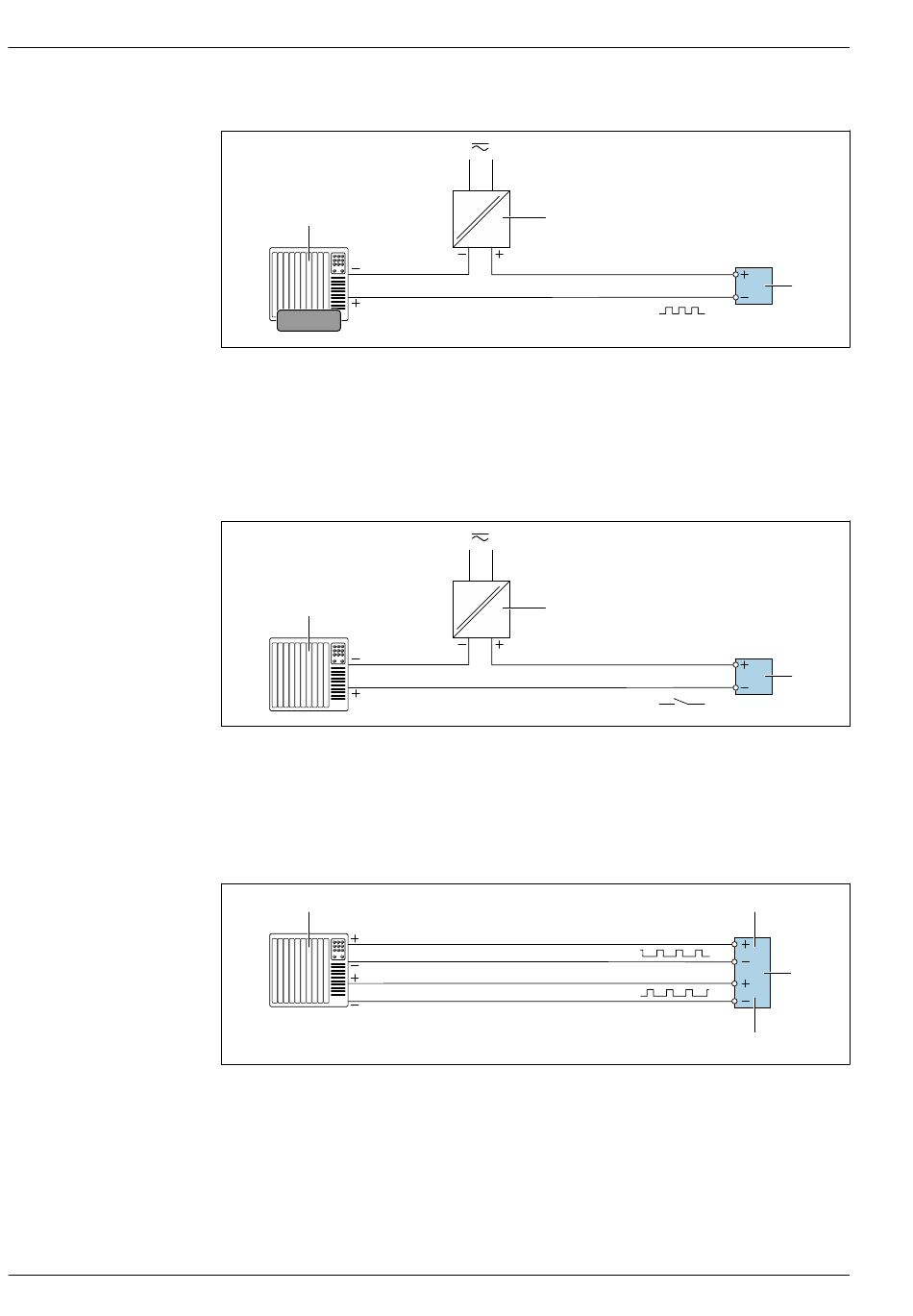

Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1
Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down
Widerstand)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten → 18
Schaltausgang
1
9
Anschlussbeispiel für Schaltausgang (passiv)
1
Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten → 18
Doppelimpulsausgang
1
10
Anschlussbeispiel für Doppelimpulsausgang (aktiv)
1
Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2
Messumformer: Eingangswerte beachten → 20
3
Doppelimpulsausgang
4
Doppelimpulsausgang (Slave), phasenverschoben
Proline Prosonic Flow G 500
2
2
3
A0028761
3
A0028760
3
2
4
A0029280
Endress+Hauser
