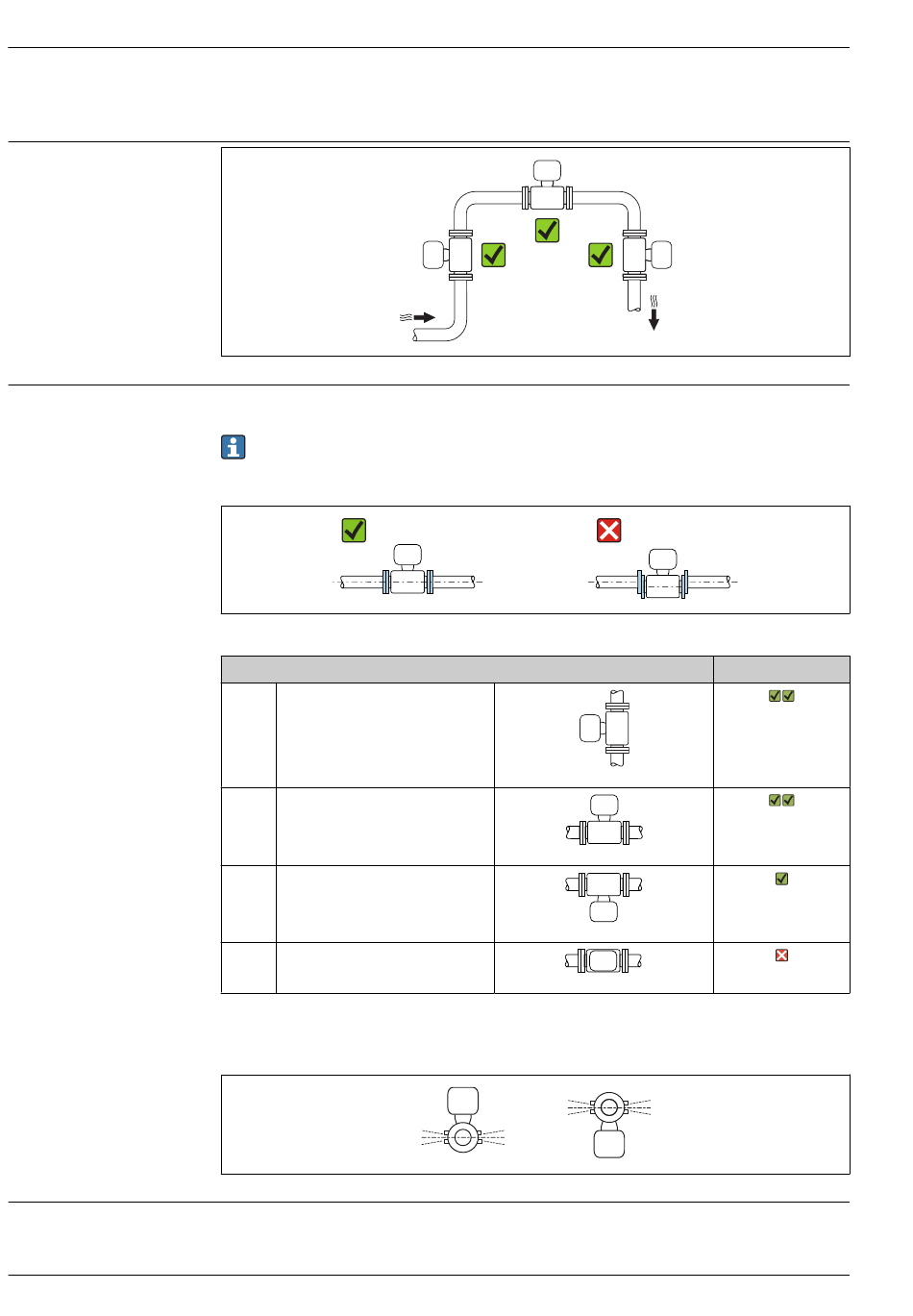

Montageort
Einbaulage
Ein- und Auslaufstrecken
40
Montage
Die Pfeilrichtung auf dem Messaufnehmer hilft, den Messaufnehmer entsprechend der Durchfluss-
richtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
• Das Messgerät planparallel und spannungsfrei einbauen.
• Der Innendurchmesser der Rohrleitung muss dem Innendurchmesser des Messaufnehmers
entsprechen .
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
1)
merkopf oben
C Horizontale Einbaulage Messumfor-
1)
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich
1) Die horizontale Ausrichtung der Wandler darf nur um max. ±5° abweichen, insbesondere wenn eine Flüs-
sigkeit im Messstoff vorhanden ist (nasses Gas).
Die Messaufnehmer sind nach Möglichkeit vor Armaturen wie z. B. Ventilen, T-Stücken, Bögen,
Pumpen zu montieren. Besteht diese Möglichkeit nicht, wird unter Beachtung der aufgeführten
Einbaulage
0°
–5°
0°
+5°
Proline Prosonic Flow G 500
Kompaktausführung
A0015545
A0015589
A0015590
A0015592
–5°
+5°
