5.15 Konfiguration der Eingänge

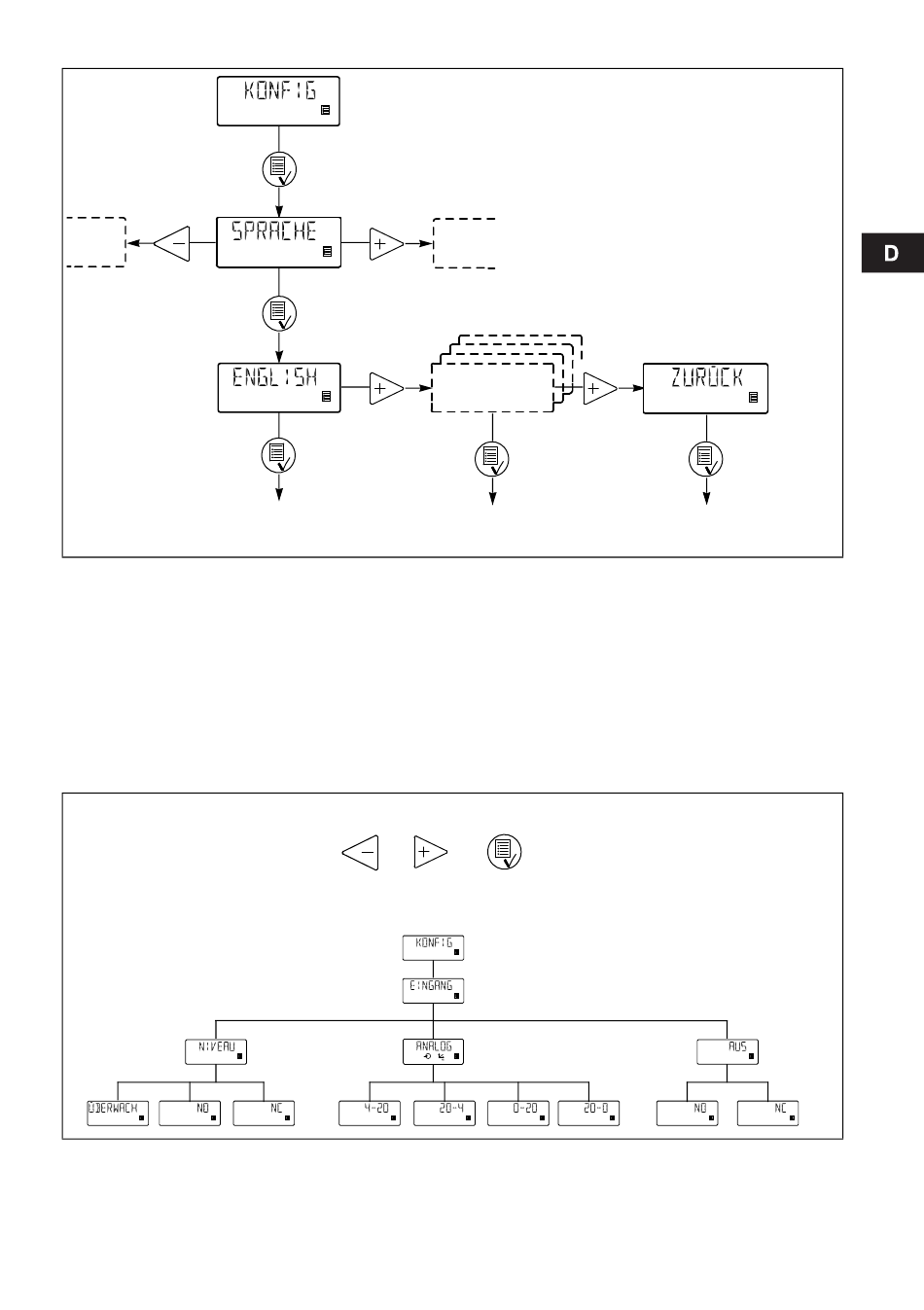

Abb. 15 zeigt die möglichen Einstellungen.
Die Niveau- und Ausschalteingänge lassen sich von
NO (Schließer) in NC (Öffner) ändern. Im Falle einer
Änderung müssen die Eingänge bei Normalbetrieb
kurzgeschlossen werden.
Abb. 15
Betriebsdisplay
Für den analogen Eingang kann einer der folgenden
Signaltypen gewählt werden:
• 4-20 mA (Default),
• 20-4 mA,
• 0-20 mA,
• 20-0 mA.
Siehe auch Abschnitt 5.10 Analog.
Den Niveaueingang in einen Eingang für Dosier-
überwachung wie in Abb. 15 gezeigt ändern.
Tasten zu verwenden
zur Navigation
Betriebsdisplay
ohne Änderungen
