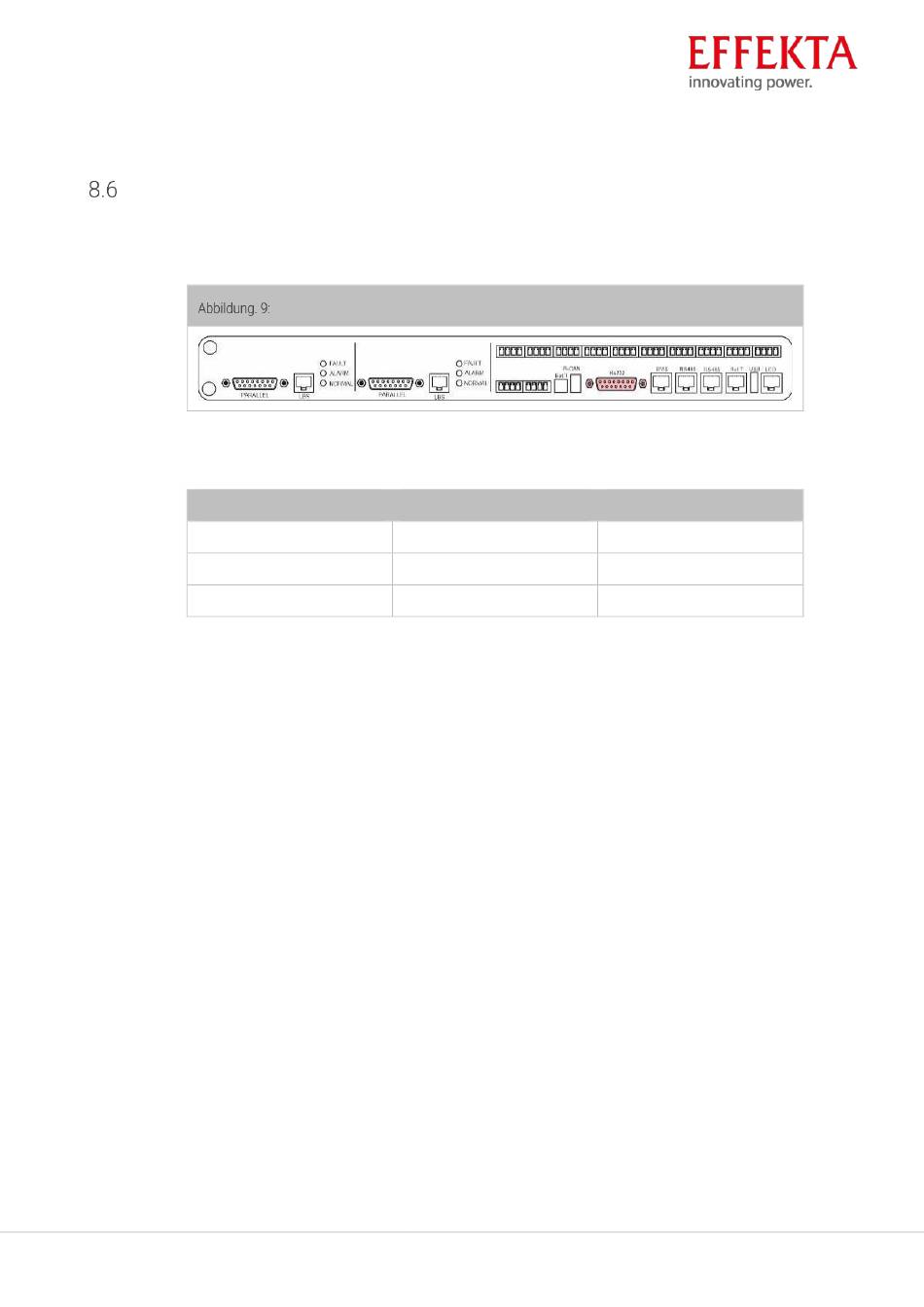

Anschließen der RS232-Kommunikation
Die serielle Schnittstelle RS232 dient zur Kopplung der Anlage mit einem PC bzw. der
darauf installierten Applikation (Software).
Die Verbindung ist ebenfalls für ein serielles Standardkabel ausgelegt und die Belegung
nachfolgend dargestellt (nicht aufgeführte Pins sind nicht belegt):
PC RS232:
Pin 2
Pin 3
Pin 5
Die serielle Schnittstelle RS232 der USV arbeitet mit folgenden Schnittstellen-Parametern:
Datenrate:
Datenbits:
Stoppbits:
Paritätsbit:
Unterstützt wird mit dieser Schnittstelle das vollständige „MegaTec Extended"-Protokoll
(Ausführung August 2000) sowie das MOD-Busprotokoll (hierzu die Baud-Rate auf 2400
ändern).
Anschließen– Seite 105
Anschließen - Anschließen der RS232-Kommunikation
USV RS232:
Pin 2
Pin 3
Pin 5
9600 Baud;
8;
1;
keines;
THOR II TB20 Unterbrechungsfreie Stromversorgung | V1.4
Funktion:
Tx USV, Rx PC
Rx USV, Tx PC
GND
