USV: OFFICE 400 - 2000
Sollte ein Festanschluss der USV erfolgen, beachten Sie bitte das nachfolgende
Anschlussschema.

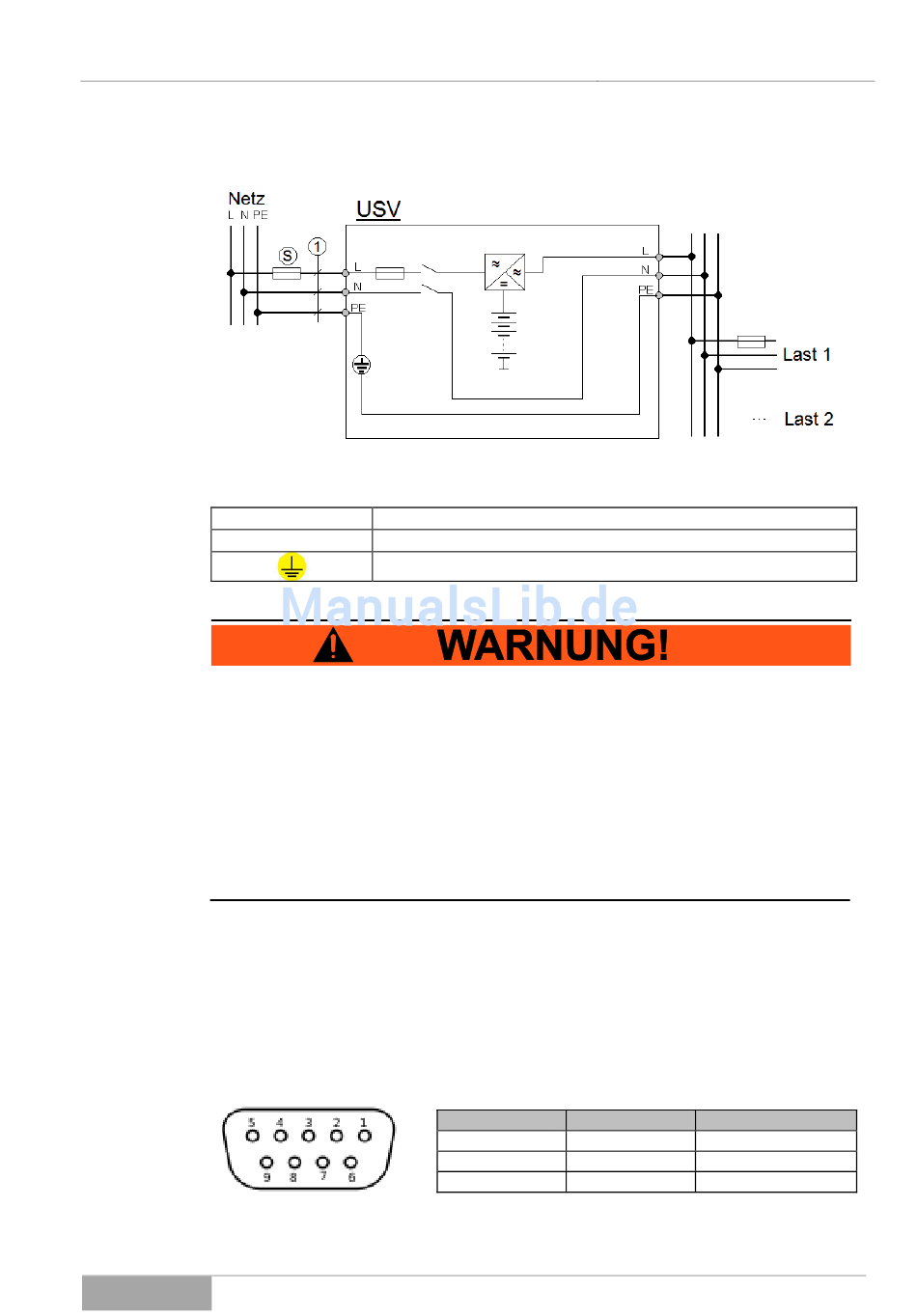

Abb. 5-3 Anschlussschema der USV an das Netz und die Verbraucher.
Der Schutzleiter ist hier unbedingt anzuschließen und der Schleifenwiderstand
bis zum letzten Verbraucher einzuhalten.
Es ist ebenfalls möglich die Verbraucher separat gegen Über- und Fehlerstrom
abzusichern und direkt zu erden.
Achten Sie Immer auf die korrekte Polung zwischen Ein- und Ausgang der USV.
Befindet sich die USV innerhalb eines Not-Aus-Kreises, ist zu beachten, dass
nach der Betätigung des Not-Aus-Kreises der USV-Ausgang nicht stromlos
wird. Die Verbraucher werden über die Dauer der USV-Autonomiezeit weiter
versorgt.
5.1.1
Anschluss der Geräteschnittstelle RS232 (Kommunikationsschnittstelle)
Die serielle Schnittstelle RS232 dient zur Kopplung der USV mit einem PC bzw.
der darauf installierten Applikation (Software).
Die Verbindung ist ebenfalls für ein serielles Standardkabel ausgelegt und die
Belegung nachfolgend dargestellt (nicht aufgeführte Pins sind nicht belegt):
Abb. 5-4 RS232 Geräte-Anschluss der USV (SubD 9polig, female).
Serie
OFFICE
(S) Leitungsschutzschalter oder Sicherung 10A;
(1) Leitungsquerschnitt der Anschlussleitung 0,75 mm²;
Erdung!
PC RS232:
Pin 2
Pin 3
Pin 5
Installation und Anschluss
USV RS232: Funktion:
Pin 2 Tx USV, Rx PC
Pin 3 Rx USV, Tx PC
Pin 5 GND
28
