Dce- Karte (Relaisschnittstelle) - Effekta Rmh 6000 Handbuch

USV RMH6000
Abb. 12:
Pinbelegungen
der USE Karte

8.3.2.4 DCE- Karte (Relaisschnittstelle)

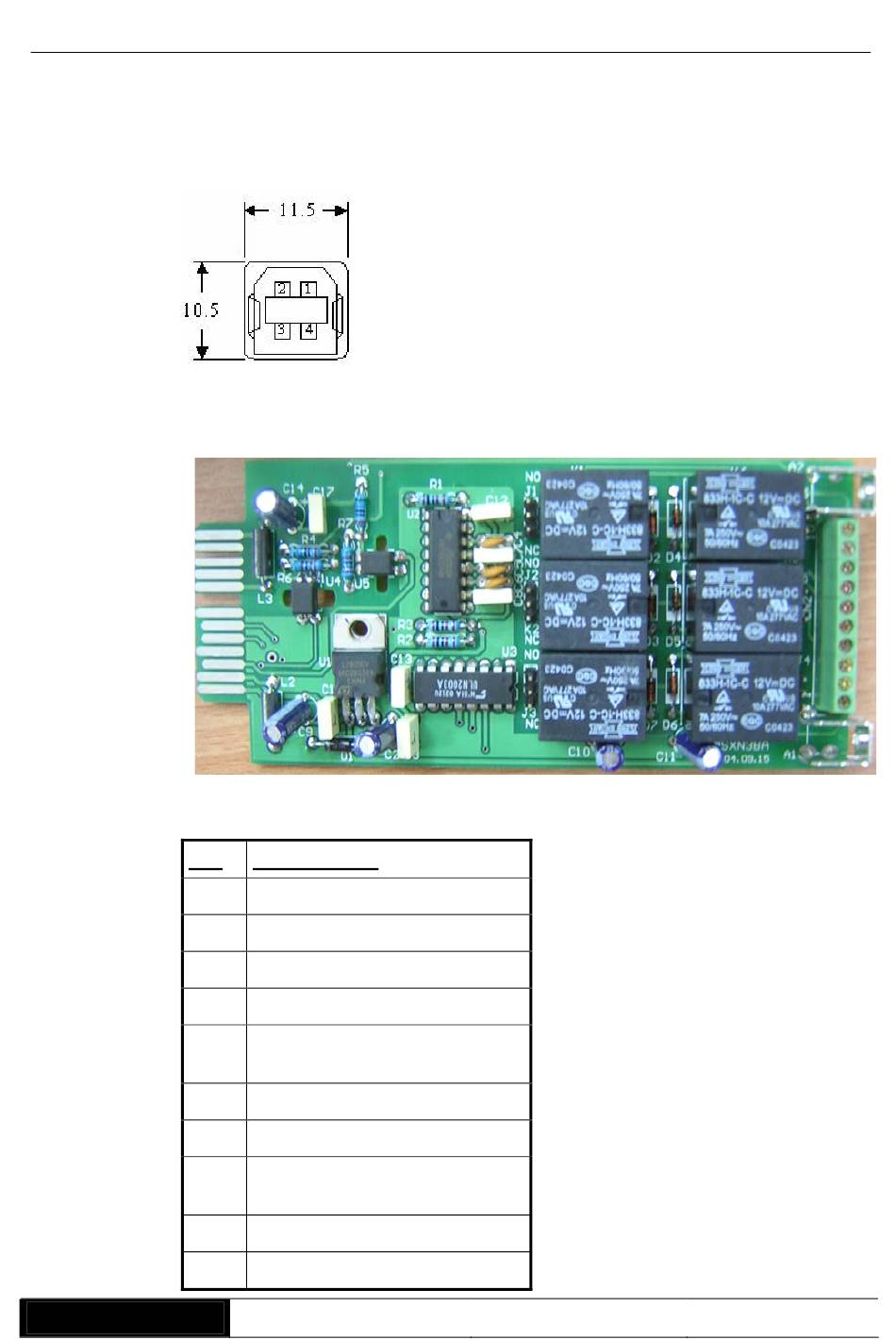

Abb. 13: DCE-
Karte
(Relaisschnitt-
stelle)
Die Pinbelegungen der 10-Pin-Klemme:
Pin:
Abb. 14:
Pinbelegung der
Kontakt-
schnittstelle
Serie RMH
Beschreibung;
1 USV im Bypassmodus
2 Versorgung normal
3 Wechselrichter Ein
4 Akku schwach
5 Schlechter oder fehlerhafter
Akkumulator
6 USV Alarm
7 Gemeinsame Leitung
8 Abschaltung USV positives (+)
Signal
9 EPO+
10 Masse
1) VCC (+5V)
2) D-
3) D+
4) Masse
