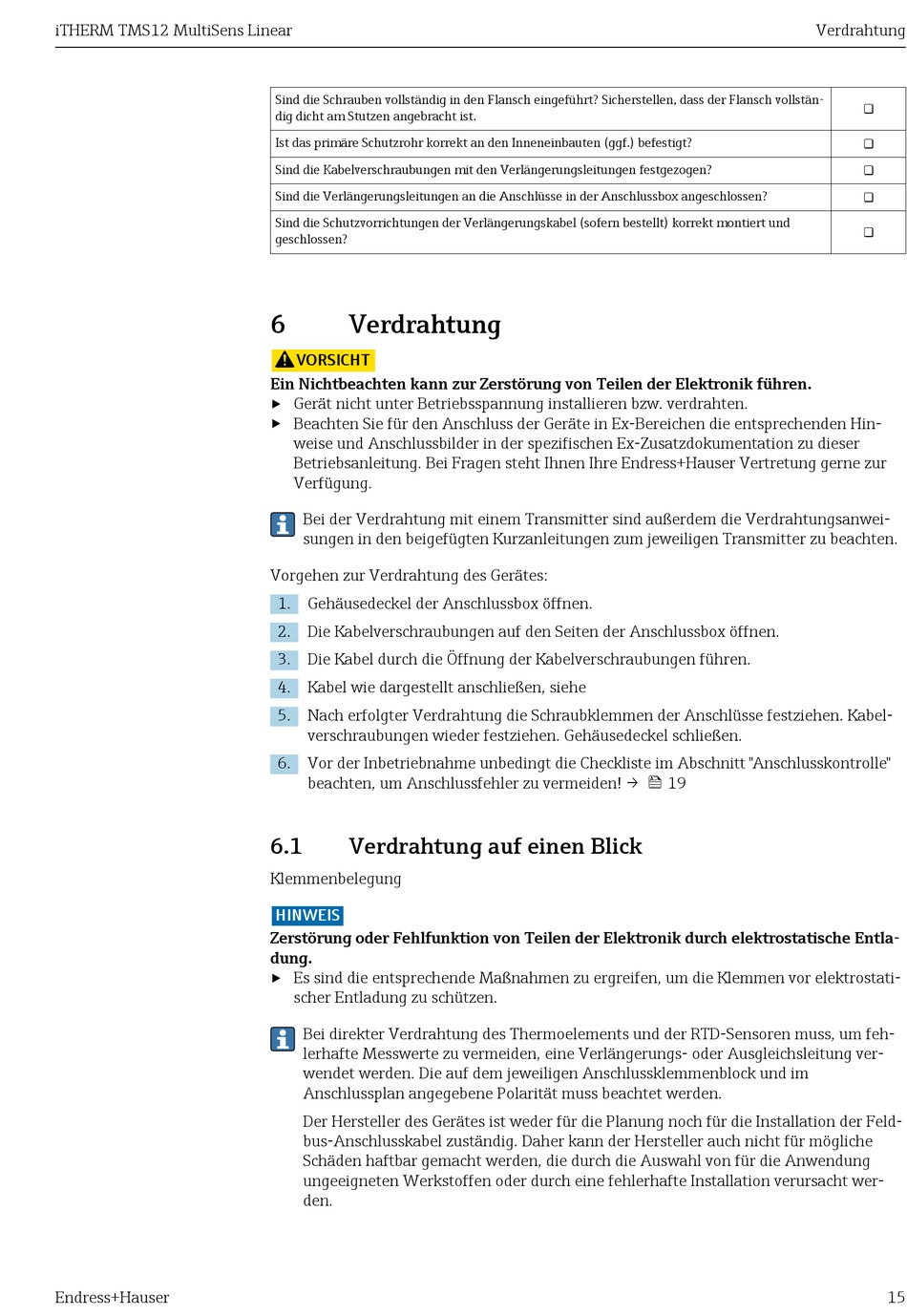

iTHERM TMS12 MultiSens Linear
Endress+Hauser
Sind die Schrauben vollständig in den Flansch eingeführt? Sicherstellen, dass der Flansch vollstän-
dig dicht am Stutzen angebracht ist.
Ist das primäre Schutzrohr korrekt an den Inneneinbauten (ggf.) befestigt?
Sind die Kabelverschraubungen mit den Verlängerungsleitungen festgezogen?
Sind die Verlängerungsleitungen an die Anschlüsse in der Anschlussbox angeschlossen?
Sind die Schutzvorrichtungen der Verlängerungskabel (sofern bestellt) korrekt montiert und
geschlossen?
6 Verdrahtung
VORSICHT
L
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
‣
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten.
‣
Beachten Sie für den Anschluss der Geräte in Ex-Bereichen die entsprechenden Hin-
weise und Anschlussbilder in der spezifischen Ex-Zusatzdokumentation zu dieser
Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser Vertretung gerne zur
Verfügung.
Bei der Verdrahtung mit einem Transmitter sind außerdem die Verdrahtungsanwei-
sungen in den beigefügten Kurzanleitungen zum jeweiligen Transmitter zu beachten.
Vorgehen zur Verdrahtung des Gerätes:
1. Gehäusedeckel der Anschlussbox öffnen.
2. Die Kabelverschraubungen auf den Seiten der Anschlussbox öffnen.
3. Die Kabel durch die Öffnung der Kabelverschraubungen führen.
4. Kabel wie dargestellt anschließen, siehe
5. Nach erfolgter Verdrahtung die Schraubklemmen der Anschlüsse festziehen. Kabel-
verschraubungen wieder festziehen. Gehäusedeckel schließen.
6. Vor der Inbetriebnahme unbedingt die Checkliste im Abschnitt "Anschlusskontrolle"
beachten, um Anschlussfehler zu vermeiden! →  19
6.1 Verdrahtung auf einen Blick
Klemmenbelegung
HINWEIS
Zerstörung oder Fehlfunktion von Teilen der Elektronik durch elektrostatische Entla-
dung.
‣
Es sind die entsprechende Maßnahmen zu ergreifen, um die Klemmen vor elektrostati-
scher Entladung zu schützen.
Bei direkter Verdrahtung des Thermoelements und der RTD-Sensoren muss, um feh-
lerhafte Messwerte zu vermeiden, eine Verlängerungs- oder Ausgleichsleitung ver-
wendet werden. Die auf dem jeweiligen Anschlussklemmenblock und im
Anschlussplan angegebene Polarität muss beachtet werden.
Der Hersteller des Gerätes ist weder für die Planung noch für die Installation der Feld-
bus-Anschlusskabel zuständig. Daher kann der Hersteller auch nicht für mögliche
Schäden haftbar gemacht werden, die durch die Auswahl von für die Anwendung
ungeeigneten Werkstoffen oder durch eine fehlerhafte Installation verursacht wer-
den.
Verdrahtung





