1.

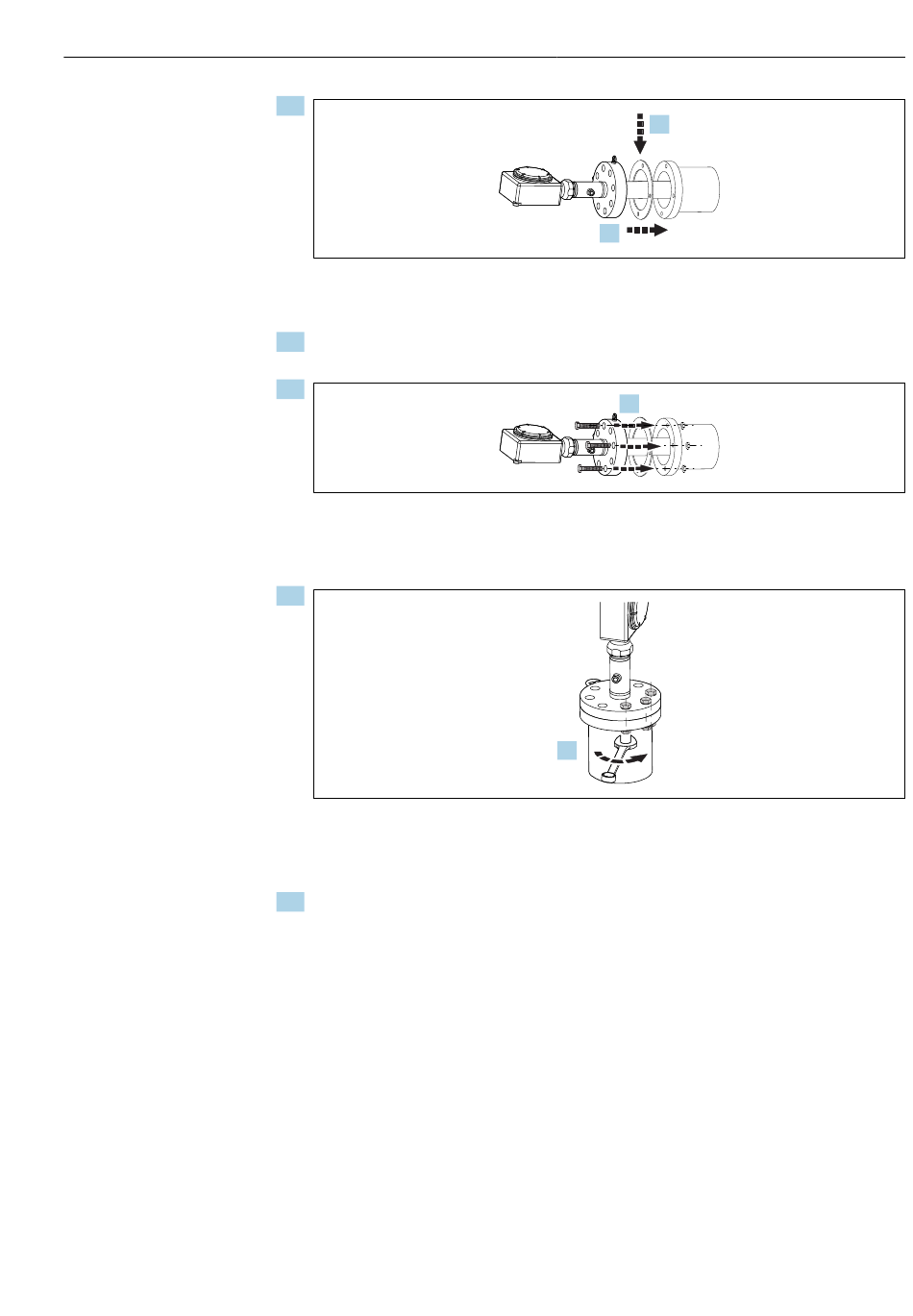

Dichtring zwischen den geflanschten Stutzen und den Flansch des Gerätes setzen
(zunächst prüfen, ob die Dichtungssitze auf den Flanschen sauber sind).
2. Gerät an den Stutzen heranführen und das Hauptschutzrohr in den Stutzen einfüh-
ren. Dabei darauf achten, dass es zu keinerlei Verformungen kommt.
3.
Schrauben ein Stück in die dafür vorgesehenen Bohrlöcher auf dem Flansch einfüh-
ren und mit den Muttern leicht anziehen. Hierzu einen geeigneten Schraubenschlüs-
sel verwenden - noch nicht vollständig festziehen.
4.
Schrauben nun ganz in die Bohrlöcher auf dem Flansch einführen und mit einem
passenden Werkzeug über Kreuz festziehen (d. h. kontrolliertes Festziehen nach gel-
tenden Standards).
5. Bei Bedarf Ausrichtung der Anschlussbox anpassen. Hierzu die Madenschrauben
lösen und das drehbare Gelenk in die gewünschte Position bringen. Madenschrauben
wieder festziehen.
1.
2.
3.
4.
Montage
A0036480
A0036481
A0036700
