Technische Daten
36
MPx

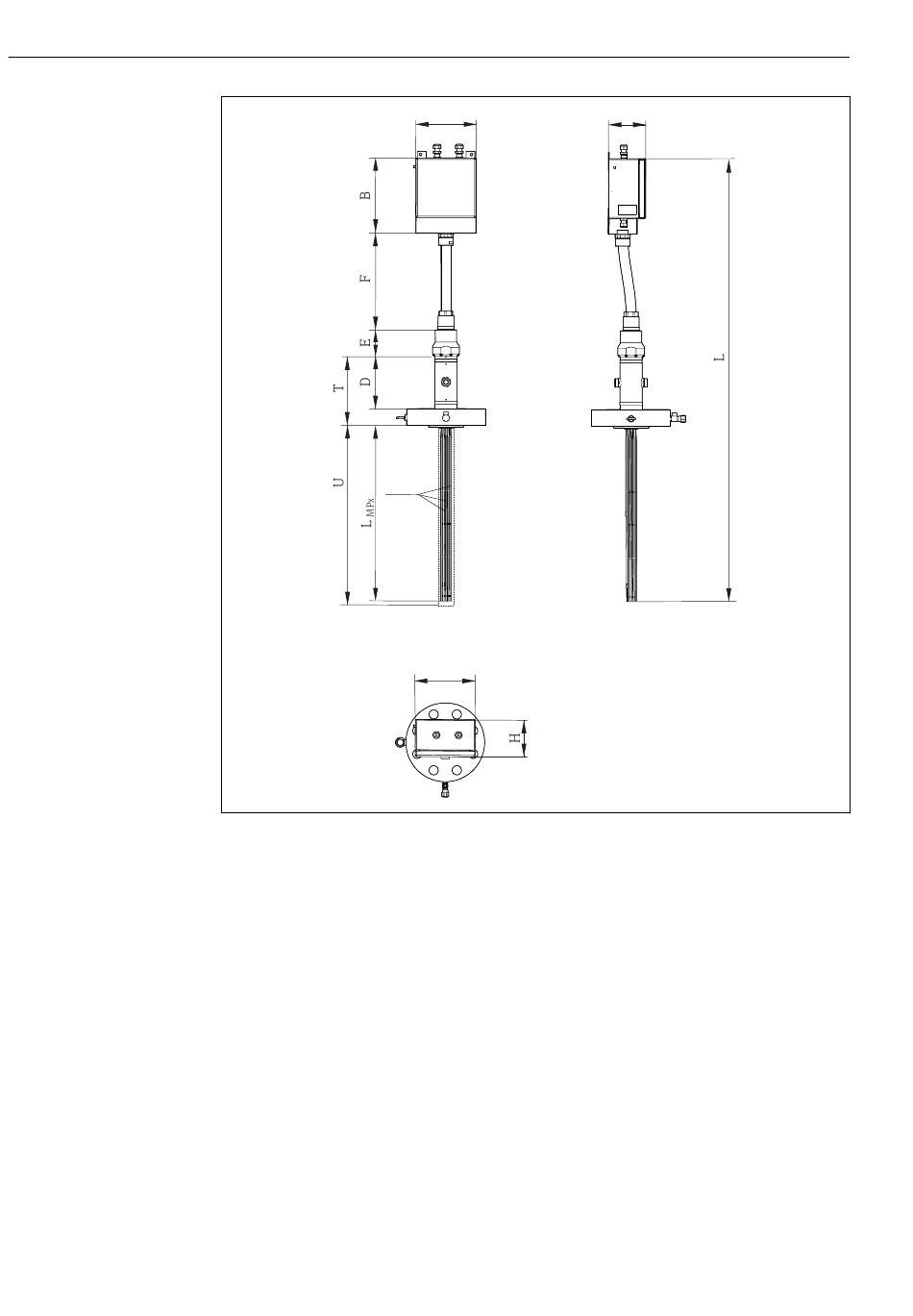

 7 Bauform des modularen Multipoint-Thermometers mit drehbarem Gelenk. Erste Abbildung: mit direkt
montiertem Kopf; zweite Abbildung: mit abgesetztem Kopf. Alle Abmessungen in mm (in)
A, B, Abmessungen der Anschlussbox, siehe nachfolgende Abbildung
C
D Diagnosekammer = 390 mm (15,35 in)
E Länge Verlängerung
F Länge flexibler Schlauch
I, H Abmaße der Anschlussbox und des Tragsystems
L Eintauchlänge der Messeinsätze oder Schutzrohre
MPx
L Länge Gerät
MPx Anzahl und Verteilung der Messpunkte: MP1, MP2, MP3 etc.
T Schaftlänge
U Eintauchlänge
iTHERM TMS12 MultiSens Linear
A
I
C
Endress+Hauser
A0036475
