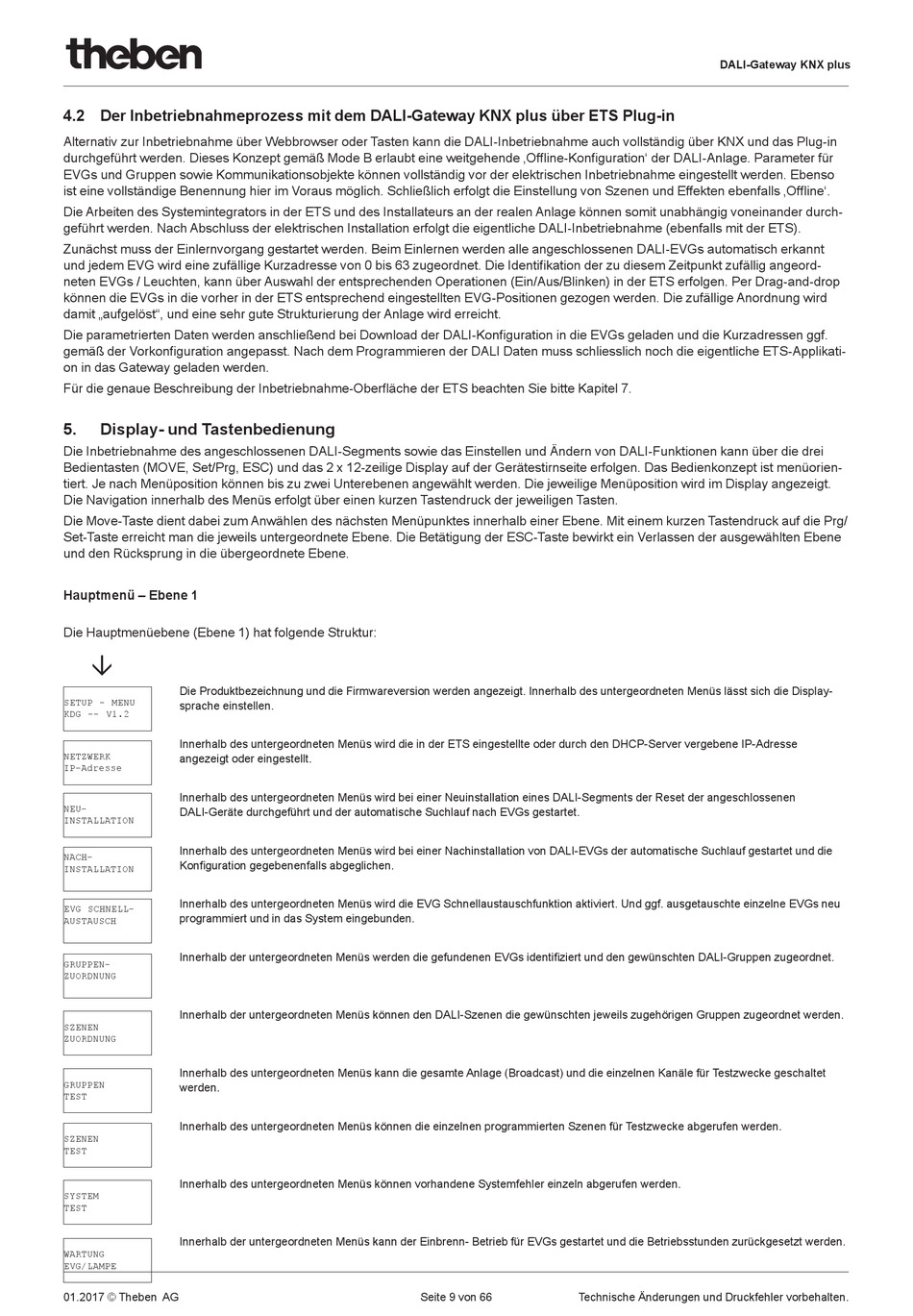

4.2 Der Inbetriebnahmeprozess mit dem DALI-Gateway KNX plus über ETS Plug-in
Alternativ zur Inbetriebnahme über Webbrowser oder Tasten kann die DALI-Inbetriebnahme auch vollständig über KNX und das Plug-in
durchgeführt werden. Dieses Konzept gemäß Mode B erlaubt eine weitgehende ‚Offline-Konfiguration' der DALI-Anlage. Parameter für
EVGs und Gruppen sowie Kommunikationsobjekte können vollständig vor der elektrischen Inbetriebnahme eingestellt werden. Ebenso
ist eine vollständige Benennung hier im Voraus möglich. Schließlich erfolgt die Einstellung von Szenen und Effekten ebenfalls ‚Offline'.
Die Arbeiten des Systemintegrators in der ETS und des Installateurs an der realen Anlage können somit unabhängig voneinander durch-
geführt werden. Nach Abschluss der elektrischen Installation erfolgt die eigentliche DALI-Inbetriebnahme (ebenfalls mit der ETS).
Zunächst muss der Einlernvorgang gestartet werden. Beim Einlernen werden alle angeschlossenen DALI-EVGs automatisch erkannt
und jedem EVG wird eine zufällige Kurzadresse von 0 bis 63 zugeordnet. Die Identifikation der zu diesem Zeitpunkt zufällig angeord-
neten EVGs / Leuchten, kann über Auswahl der entsprechenden Operationen (Ein/Aus/Blinken) in der ETS erfolgen. Per Drag-and-drop
können die EVGs in die vorher in der ETS entsprechend eingestellten EVG-Positionen gezogen werden. Die zufällige Anordnung wird
damit „aufgelöst", und eine sehr gute Strukturierung der Anlage wird erreicht.
Die parametrierten Daten werden anschließend bei Download der DALI-Konfiguration in die EVGs geladen und die Kurzadressen ggf.
gemäß der Vorkonfiguration angepasst. Nach dem Programmieren der DALI Daten muss schliesslich noch die eigentliche ETS-Applikati-
on in das Gateway geladen werden.
Für die genaue Beschreibung der Inbetriebnahme-Oberfläche der ETS beachten Sie bitte Kapitel 7.
5.
Display- und Tastenbedienung
Die Inbetriebnahme des angeschlossenen DALI-Segments sowie das Einstellen und Ändern von DALI-Funktionen kann über die drei
Bedientasten (MOVE, Set/Prg, ESC) und das 2 x 12-zeilige Display auf der Gerätestirnseite erfolgen. Das Bedienkonzept ist menüorien-
tiert. Je nach Menüposition können bis zu zwei Unterebenen angewählt werden. Die jeweilige Menüposition wird im Display angezeigt.
Die Navigation innerhalb des Menüs erfolgt über einen kurzen Tastendruck der jeweiligen Tasten.
Die Move-Taste dient dabei zum Anwählen des nächsten Menüpunktes innerhalb einer Ebene. Mit einem kurzen Tastendruck auf die Prg/
Set-Taste erreicht man die jeweils untergeordnete Ebene. Die Betätigung der ESC-Taste bewirkt ein Verlassen der ausgewählten Ebene
und den Rücksprung in die übergeordnete Ebene.
Hauptmenü – Ebene 1
Die Hauptmenüebene (Ebene 1) hat folgende Struktur:
Die Produktbezeichnung und die Firmwareversion werden angezeigt. Innerhalb des untergeordneten Menüs lässt sich die Display-
SETUP – MENU
sprache einstellen.
KDG –– V1.2
Innerhalb des untergeordneten Menüs wird die in der ETS eingestellte oder durch den DHCP-Server vergebene IP-Adresse
NETZWERK
angezeigt oder eingestellt.
IP-Adresse
Innerhalb des untergeordneten Menüs wird bei einer Neuinstallation eines DALI-Segments der Reset der angeschlossenen
NEU-
DALI-Geräte durchgeführt und der automatische Suchlauf nach EVGs gestartet.
INSTALLATION
Innerhalb des untergeordneten Menüs wird bei einer Nachinstallation von DALI-EVGs der automatische Suchlauf gestartet und die
NACH-
Konfiguration gegebenenfalls abgeglichen.
INSTALLATION
Innerhalb des untergeordneten Menüs wird die EVG Schnellaustauschfunktion aktiviert. Und ggf. ausgetauschte einzelne EVGs neu
EVG SCHNELL-
programmiert und in das System eingebunden.
AUSTAUSCH
Innerhalb der untergeordneten Menüs werden die gefundenen EVGs identifiziert und den gewünschten DALI-Gruppen zugeordnet.
GRUPPEN-
ZUORDNUNG
Innerhalb der untergeordneten Menüs können den DALI-Szenen die gewünschten jeweils zugehörigen Gruppen zugeordnet werden.
SZENEN
ZUORDNUNG
Innerhalb des untergeordneten Menüs kann die gesamte Anlage (Broadcast) und die einzelnen Kanäle für Testzwecke geschaltet
GRUPPEN
werden.
TEST
Innerhalb des untergeordneten Menüs können die einzelnen programmierten Szenen für Testzwecke abgerufen werden.
SZENEN
TEST
Innerhalb des untergeordneten Menüs können vorhandene Systemfehler einzeln abgerufen werden.
SYSTEM
TEST
Innerhalb der untergeordneten Menüs kann der Einbrenn- Betrieb für EVGs gestartet und die Betriebsstunden zurückgesetzt werden.
WARTUNG
EVG/LAMPE
01.2017 © Theben AG
Seite 9 von 66
Technische Änderungen und Druckfehler vorbehalten.
DALI-Gateway KNX plus
