DALI-Gateway KNX plus
6.
Bedienung über Web-Browser

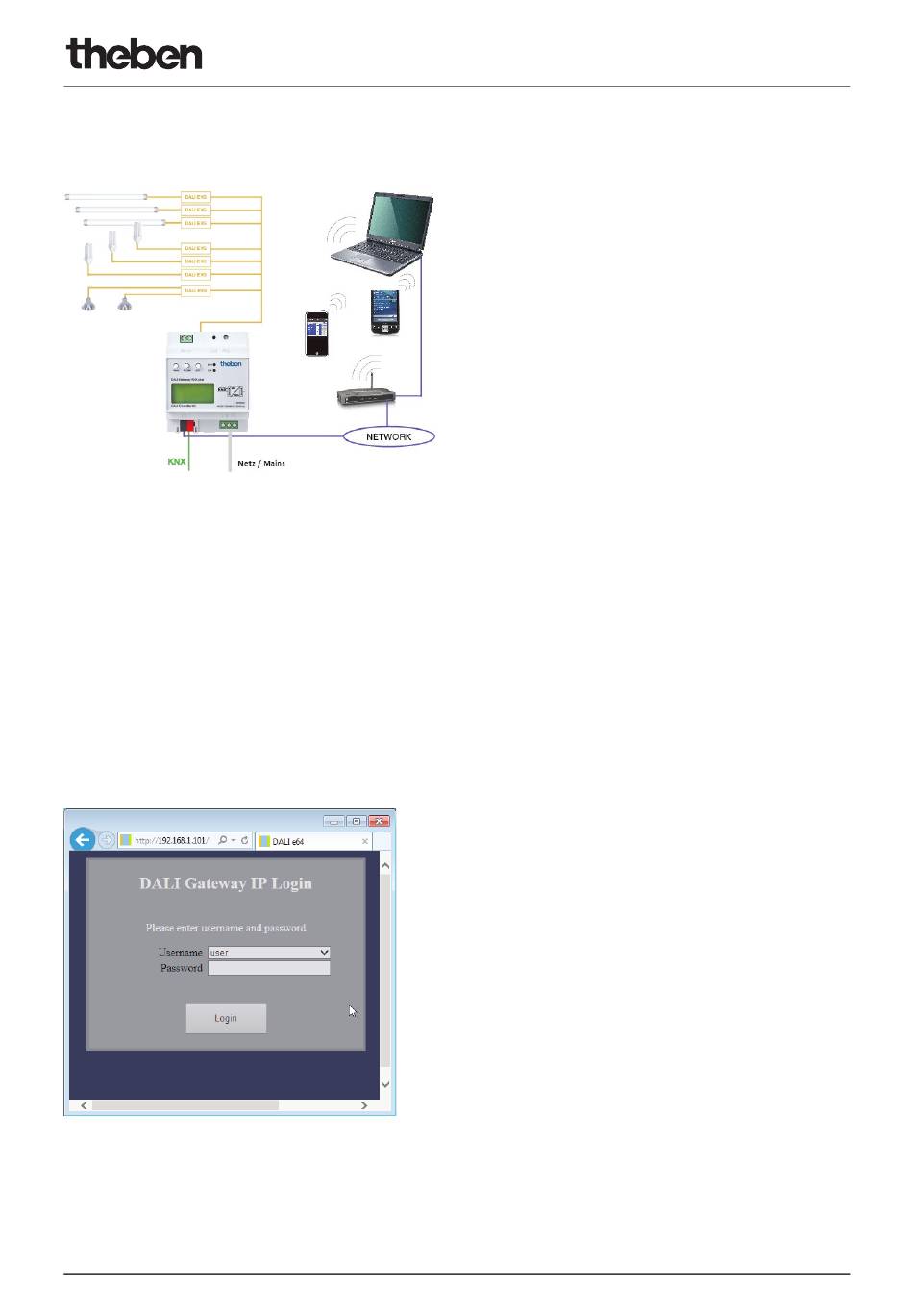

Neben der Inbetriebnahme über die Tasten kann die DALI-Inbetriebnahme auch sehr komfortabel über den im Gerät integrierten Web-
server erfolgen. Zu diesem Zweck kann das DALI-Gateway KNX plus direkt mit dem IP-Netzwerk verbunden werden. Am unteren linken
Gehäuserand oberhalb der KNX-Busklemme befi ndet sich eine RJ-45-Buchse.
Über ein Standard-Patchkabel kann das Gerät an einen Switch, Hub oder Router des IP-Netzwerkes angeschlossen werden. Natürlich
kann auch ein WLAN-Access-Point als Netzwerkkoppler eingesetzt werden. In diesem Fall kann die Inbetriebnahme auch komfortabel
über ein portables Notebook, einen Tablet-PC oder ein Mobile-Phone erfolgen.
Nachdem die Netzwerkverbindung physikalisch hergestellt ist, muss die Zuweisung der IP-Adresse des Gateways erfolgen, damit der
Zugriff über einen Webbrowser möglich ist. Im Auslieferungszustand sind alle Theben-Geräte mit IP-Schnittstelle auf DHCP Adresszu-
weisung eingestellt. Das bedeutet: Wenn sich im Netzwerk ein DHCP-Server befi ndet, wird das Gerät nach der Initialisierung automa-
tisch eine zulässige IP-Adresse beziehen. Diese erhaltene Adresse kann über das Gerätedisplay im entsprechenden Menüpunkt (s.o.)
abgelesen werden. Falls kein DHCP-Dienst zur Verfügung steht oder grundsätzlich über eine feste IP-Adresse gearbeitet werden soll,
muss diese zunächst über die ETS oder über Display und Tasten am Gerät eingestellt werden. Ggf. müssen auch Subnetz-Maske und
Standard-Gateway (bei direktem Zugriff über Internet) eingestellt werden. Diese beiden Parameter können nur über die ETS eingestellt
werden.
Wenn die IP-Adresse korrekt vergeben wurde, kann über einen Webbrowser (z. B. Microsoft Internet Explorer, Mozilla Firefox, Apple
Safari) die Webseite des Gerätes aufgerufen werden. Zu diesem Zweck ist lediglich die eingestellte oder durch den DHCP-Server auto-
matisch vergebene IP-Adresse (URL) im Browser aufzurufen.
Bitte beachten Sie, dass die vollständige URL aus der IP-Adresse und dem Vorsatz http:// besteht. Im Browser muss also z. B.
http://192.168.10.71 zum Starten der Seite eingegeben werden.
Nach dem Aufruf wird im Browser die Webseite dargestellt:
Über die Log-in-Seite kann zunächst ausgewählt werden, ob der Bediener ‚User'- oder ‚Administrator'-Rechte erhält. Bei einer Anmel-
dung als ‚User' ist die Funktion der Webseite eingeschränkt und Konfi gurationsbefehle sind gesperrt. Diese Anmeldung sollte verwendet
werden, wenn die Webseite als Visualisierung und Bedienung benutzt wird. Soll über die Webseite auch die DALI-Inbetriebnahme erfol-
gen, muss die Anmeldung als Administrator erfolgen. Alle folgenden Darstellungen und Beschreibungen der Webseiten beziehen sich auf
die Administrator-Darstellung. Die Passwörter für User und Administrator können unabhängig voneinander in der ETS eingestellt werden.
Die Standardeinstellung im Auslieferungszustand ist das Password ‚0' für beide Nutzer.
