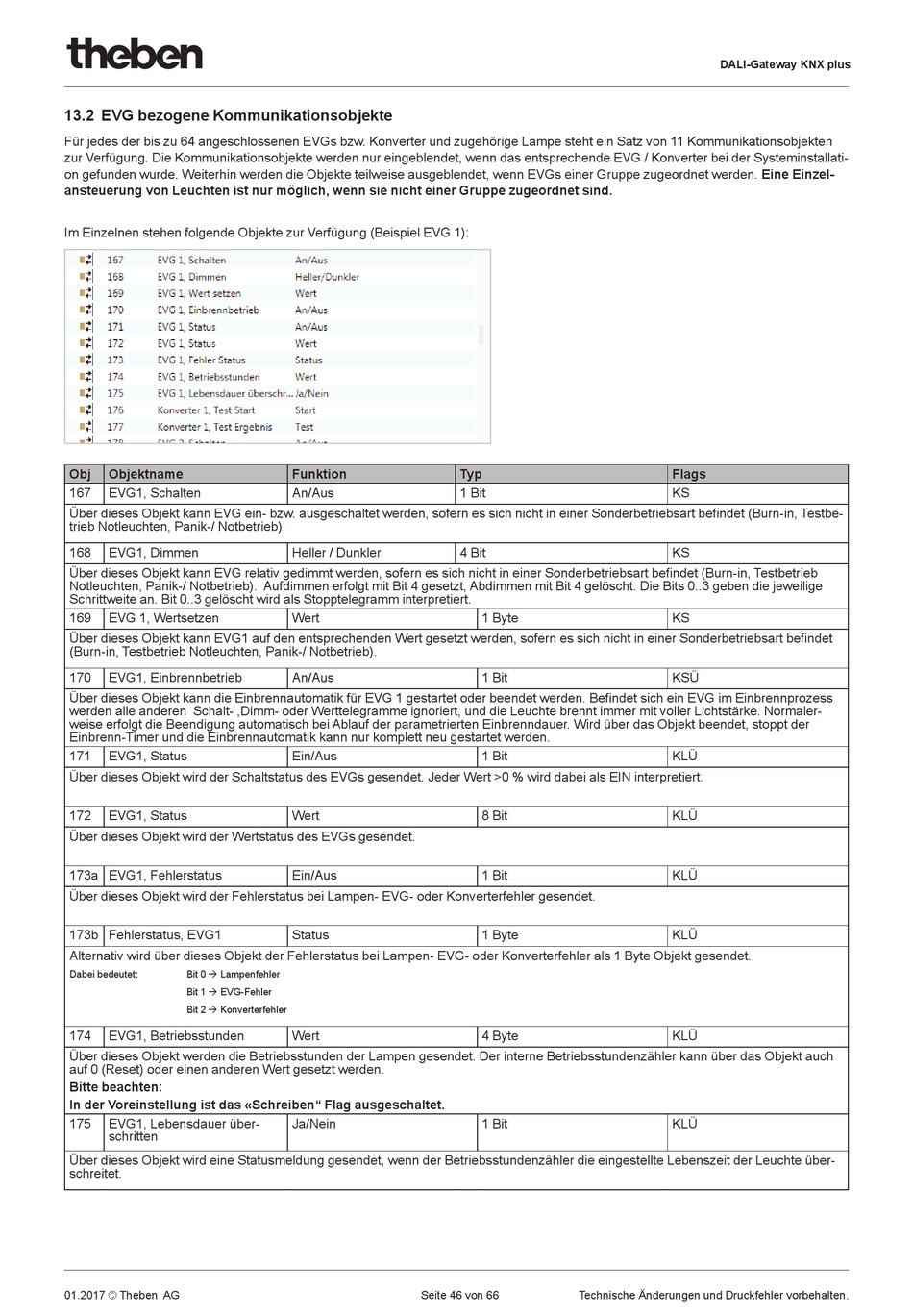

13.2 EVG bezogene Kommunikationsobjekte
Für jedes der bis zu 64 angeschlossenen EVGs bzw. Konverter und zugehörige Lampe steht ein Satz von 11 Kommunikationsobjekten
zur Verfügung. Die Kommunikationsobjekte werden nur eingeblendet, wenn das entsprechende EVG / Konverter bei der Systeminstallati-
on gefunden wurde. Weiterhin werden die Objekte teilweise ausgeblendet, wenn EVGs einer Gruppe zugeordnet werden. Eine Einzel-
ansteuerung von Leuchten ist nur möglich, wenn sie nicht einer Gruppe zugeordnet sind.
Im Einzelnen stehen folgende Objekte zur Verfügung (Beispiel EVG 1):
Obj
Objektname
167
EVG1, Schalten
Über dieses Objekt kann EVG ein- bzw. ausgeschaltet werden, sofern es sich nicht in einer Sonderbetriebsart befi ndet (Burn-in, Testbe-
trieb Notleuchten, Panik-/ Notbetrieb).
168
EVG1, Dimmen
Über dieses Objekt kann EVG relativ gedimmt werden, sofern es sich nicht in einer Sonderbetriebsart befi ndet (Burn-in, Testbetrieb
Notleuchten, Panik-/ Notbetrieb). Aufdimmen erfolgt mit Bit 4 gesetzt, Abdimmen mit Bit 4 gelöscht. Die Bits 0..3 geben die jeweilige
Schrittweite an. Bit 0..3 gelöscht wird als Stopptelegramm interpretiert.
169
EVG 1, Wertsetzen
Über dieses Objekt kann EVG1 auf den entsprechenden Wert gesetzt werden, sofern es sich nicht in einer Sonderbetriebsart befi ndet
(Burn-in, Testbetrieb Notleuchten, Panik-/ Notbetrieb).
170
EVG1, Einbrennbetrieb
Über dieses Objekt kann die Einbrennautomatik für EVG 1 gestartet oder beendet werden. Befi ndet sich ein EVG im Einbrennprozess
werden alle anderen Schalt- ,Dimm- oder Werttelegramme ignoriert, und die Leuchte brennt immer mit voller Lichtstärke. Normaler-
weise erfolgt die Beendigung automatisch bei Ablauf der parametrierten Einbrenndauer. Wird über das Objekt beendet, stoppt der
Einbrenn-Timer und die Einbrennautomatik kann nur komplett neu gestartet werden.
171
EVG1, Status
Über dieses Objekt wird der Schaltstatus des EVGs gesendet. Jeder Wert >0 % wird dabei als EIN interpretiert.
172
EVG1, Status
Über dieses Objekt wird der Wertstatus des EVGs gesendet.
173a EVG1, Fehlerstatus
Über dieses Objekt wird der Fehlerstatus bei Lampen- EVG- oder Konverterfehler gesendet.
173b Fehlerstatus, EVG1
Alternativ wird über dieses Objekt der Fehlerstatus bei Lampen- EVG- oder Konverterfehler als 1 Byte Objekt gesendet.
Dabei bedeutet:
Bit 0 Lampenfehler
Bit 1 EVG-Fehler
Bit 2 Konverterfehler
174
EVG1, Betriebsstunden
Über dieses Objekt werden die Betriebsstunden der Lampen gesendet. Der interne Betriebsstundenzähler kann über das Objekt auch
auf 0 (Reset) oder einen anderen Wert gesetzt werden.
Bitte beachten:
In der Voreinstellung ist das «Schreiben" Flag ausgeschaltet.
175
EVG1, Lebensdauer über-
schritten
Über dieses Objekt wird eine Statusmeldung gesendet, wenn der Betriebsstundenzähler die eingestellte Lebenszeit der Leuchte über-
schreitet.
01.2017 © Theben AG
Funktion
Typ
An/Aus
1 Bit
Heller / Dunkler
4 Bit
Wert
An/Aus
Ein/Aus
Wert
Ein/Aus
Status
Wert
Ja/Nein
Seite 46 von 66
1 Byte
1 Bit
1 Bit
8 Bit
1 Bit
1 Byte
4 Byte
1 Bit
Technische Änderungen und Druckfehler vorbehalten.
DALI-Gateway KNX plus
Flags
KS
KS
KS
KSÜ
KLÜ
KLÜ
KLÜ
KLÜ
KLÜ
KLÜ
