Bei der Eingabe der Namen stehen im ETS Plug-in maximal 30 Zeichen zur Verfügung. Prinzipiell werden die Benennungen auch auf
der Webseite übernommen. Es ist zu beachten, dass auf der Webseite des Gerätes nur maximal die ersten 10 Zeichen der Eingabe des
Plug-in dargestellt werden.
Wird eine Eingabe im Beschreibungsfeld mit der Return-Taste bestätigt, springt der Eingabecursor automatisch in das nächste EVG-
Feld. Die Eingabe der Namen kann so schnell und sicher durchgeführt werden.
Nach der Planung der EVGs sollte die ggf. gewünschte Gruppenzuordnung durchgeführt werden. Die Gruppenzuordnung kann per Drag-
and-drop auf zwei unterschiedliche Arten erfolgen:
1. Ein EVG im mittleren EVG Konfi gurationsfeld kann über die Maus angewählt, nach links geschoben und über der
entsprechenden Gruppe im Gruppenbaum losgelassen werden.
2. Ein EVG im oberen Knoten ‚Nicht zugeordnet' des Gruppenbaums kann über die Maus angewählt, nach unten
geschoben und über der entsprechenden Gruppe losgelassen werden.

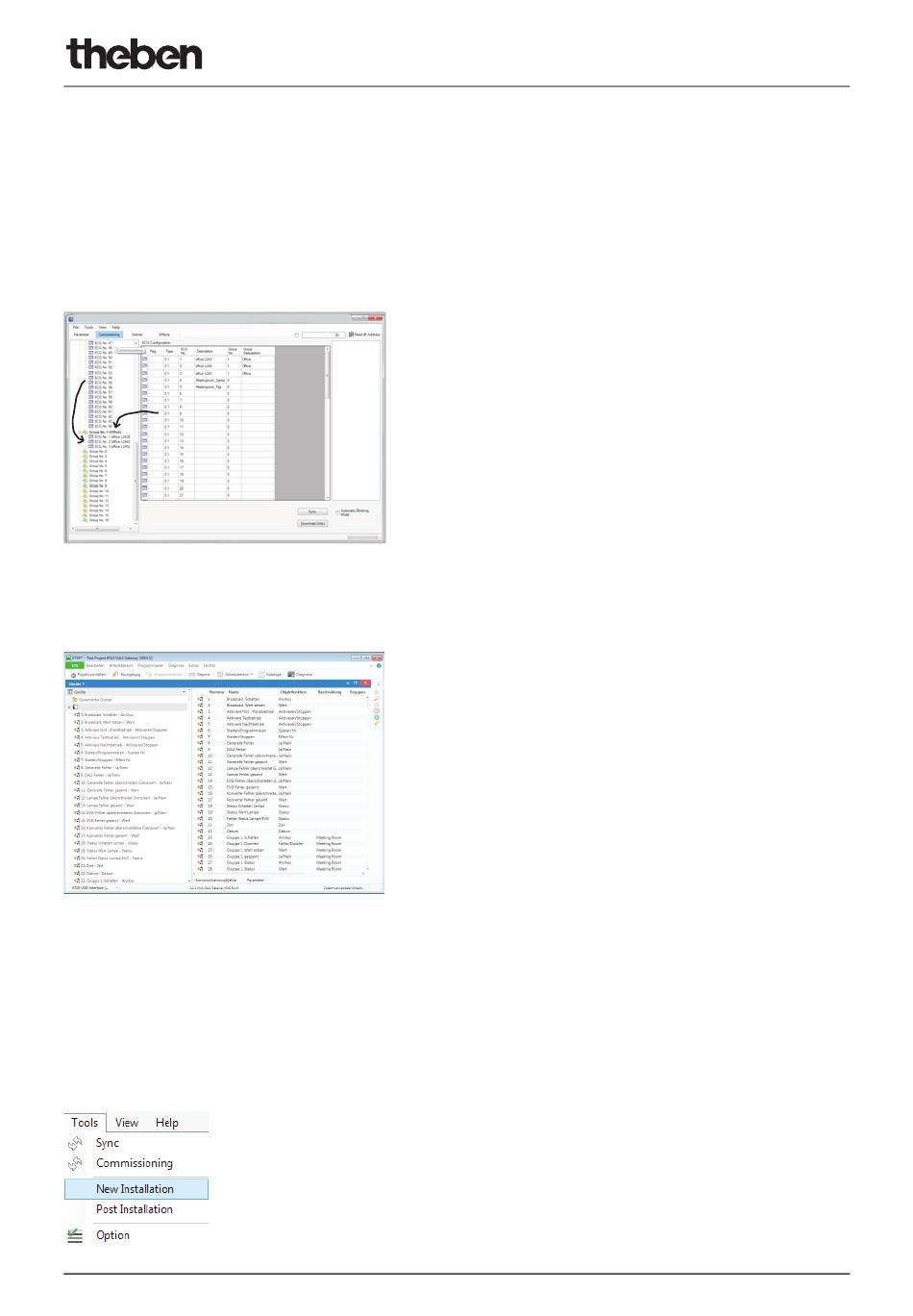

Plugin DALI-Gateway KNX plus
Drag and Drop
Wird ein EVG per Drag-and-drop einer Gruppe zugeordnet ist die entsprechende Gruppennummer automatisch im Feld ‚Gruppenummer'
EVG Konfi gurationstabelle eingeblendet. Im benachbarten Feld ‚Gruppen Beschreibung' kann dann ein nutzerfreundlicher Name auch
für die Gruppe eingegeben werden. EVG und Gruppennamen werden automatisch sowohl im Gruppen-Konfi gurationsbaum (Anzeige in
Klammern) als auch in den Beschreibungen der ETS-Kommunikationsobjekte übernommen. Für die Verknüpfung der Gruppenadressen
mit den Kommunikationsobjekten ergibt sich somit durch eine sinnvolle Benennung eine erhebliche Vereinfachung für den Systeminte-
grator.
1.1.1 DALI-Gateway KNX plus
Sobald ein EVG einer Gruppe zugeordnet ist, steht es für Einzelansteuerung nicht mehr zur Verfügung. Die Parameter und Kommunika-
tionsobjekte werden durch die Gruppenzuordnung angepasst. Nicht zu Gruppen zugeordnete EVGs werden als EVGs für Einzelansteue-
rung betrachtet. Für die Planung und Einstellung von Szenen und Effekten beachten Sie bitte Kapitel 11.
7.2.2 DALI-Inbetriebnahme im «Extended Mode»
Nach der Planung, Einstellung der Parameter und Verknüpfung der Gruppenadressen erfolgt die eigentliche Inbetriebnahme des DALI-
Segments. Zu diesem Zweck ist es erforderlich, den Inbetriebnahme-PC mit der ETS über eine Schnittstelle (RS-232, USB oder IP) mit
dem KNX System zu verbinden. Ist eine Verbindung sichergestellt, muss zunächst die physikalische Adresse des jeweiligen Gateways
programmiert werden. Die Kommunikation zwischen Plug-in und Gateway basiert auf Basis der physikalischen Adresse (ggf. auch über
IP-Adresse, s.u.).
Über die Seite ‚Inbetriebnahme' und das Menü ‚Tools' kann dann der Einlernvorgang des angeschlossenen DALI-Segments gestartet werden.
01.2017 © Theben AG
Seite 25 von 66
Technische Änderungen und Druckfehler vorbehalten.
