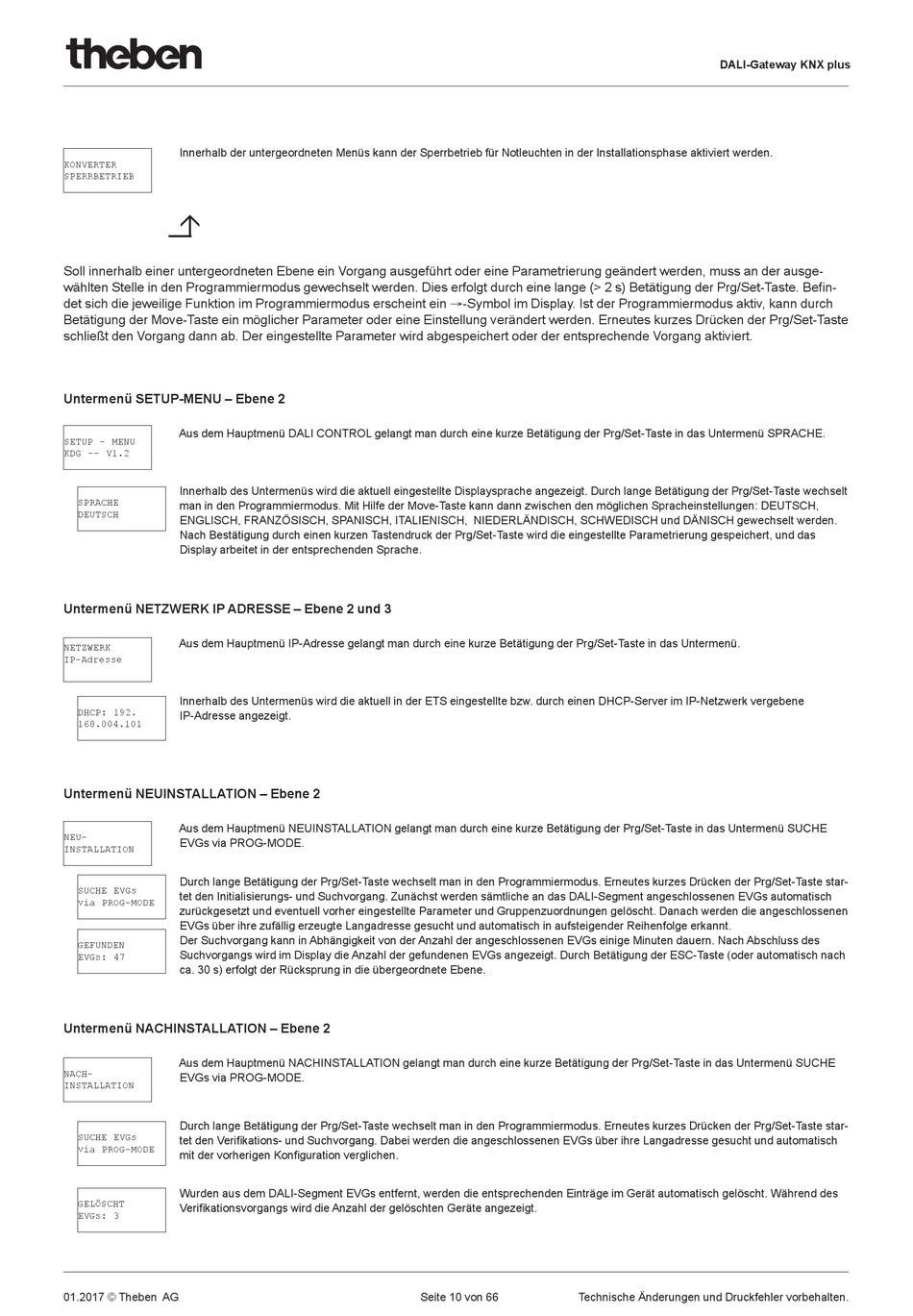

Innerhalb der untergeordneten Menüs kann der Sperrbetrieb für Notleuchten in der Installationsphase aktiviert werden.
KONVERTER
SPERRBETRIEB
Soll innerhalb einer untergeordneten Ebene ein Vorgang ausgeführt oder eine Parametrierung geändert werden, muss an der ausge-
wählten Stelle in den Programmiermodus gewechselt werden. Dies erfolgt durch eine lange (> 2 s) Betätigung der Prg/Set-Taste. Befin-
det sich die jeweilige Funktion im Programmiermodus erscheint ein →-Symbol im Display. Ist der Programmiermodus aktiv, kann durch
Betätigung der Move-Taste ein möglicher Parameter oder eine Einstellung verändert werden. Erneutes kurzes Drücken der Prg/Set-Taste
schließt den Vorgang dann ab. Der eingestellte Parameter wird abgespeichert oder der entsprechende Vorgang aktiviert.
Untermenü SETUP-MENU – Ebene 2
Aus dem Hauptmenü DALI CONTROL gelangt man durch eine kurze Betätigung der Prg/Set-Taste in das Untermenü SPRACHE.
SETUP – MENU
KDG -- V1.2
Innerhalb des Untermenüs wird die aktuell eingestellte Displaysprache angezeigt. Durch lange Betätigung der Prg/Set-Taste wechselt
SPRACHE
man in den Programmiermodus. Mit Hilfe der Move-Taste kann dann zwischen den möglichen Spracheinstellungen: DEUTSCH,
DEUTSCH
ENGLISCH, FRANZÖSISCH, SPANISCH, ITALIENISCH, NIEDERLÄNDISCH, SCHWEDISCH und DÄNISCH gewechselt werden.
Nach Bestätigung durch einen kurzen Tastendruck der Prg/Set-Taste wird die eingestellte Parametrierung gespeichert, und das
Display arbeitet in der entsprechenden Sprache.
Untermenü NETZWERK IP ADRESSE – Ebene 2 und 3
Aus dem Hauptmenü IP-Adresse gelangt man durch eine kurze Betätigung der Prg/Set-Taste in das Untermenü.
NETZWERK
IP-Adresse
Innerhalb des Untermenüs wird die aktuell in der ETS eingestellte bzw. durch einen DHCP-Server im IP-Netzwerk vergebene
DHCP: 192.
IP-Adresse angezeigt.
168.004.101
Untermenü NEUINSTALLATION – Ebene 2
Aus dem Hauptmenü NEUINSTALLATION gelangt man durch eine kurze Betätigung der Prg/Set-Taste in das Untermenü SUCHE
NEU-
EVGs via PROG-MODE.
INSTALLATION
Durch lange Betätigung der Prg/Set-Taste wechselt man in den Programmiermodus. Erneutes kurzes Drücken der Prg/Set-Taste star-
SUCHE EVGs
tet den Initialisierungs- und Suchvorgang. Zunächst werden sämtliche an das DALI-Segment angeschlossenen EVGs automatisch
via PROG-MODE
zurückgesetzt und eventuell vorher eingestellte Parameter und Gruppenzuordnungen gelöscht. Danach werden die angeschlossenen
EVGs über ihre zufällig erzeugte Langadresse gesucht und automatisch in aufsteigender Reihenfolge erkannt.
Der Suchvorgang kann in Abhängigkeit von der Anzahl der angeschlossenen EVGs einige Minuten dauern. Nach Abschluss des
GEFUNDEN
Suchvorgangs wird im Display die Anzahl der gefundenen EVGs angezeigt. Durch Betätigung der ESC-Taste (oder automatisch nach
EVGs: 47
ca. 30 s) erfolgt der Rücksprung in die übergeordnete Ebene.
Untermenü NACHINSTALLATION – Ebene 2
Aus dem Hauptmenü NACHINSTALLATION gelangt man durch eine kurze Betätigung der Prg/Set-Taste in das Untermenü SUCHE
NACH-
EVGs via PROG-MODE.
INSTALLATION
Durch lange Betätigung der Prg/Set-Taste wechselt man in den Programmiermodus. Erneutes kurzes Drücken der Prg/Set-Taste star-
SUCHE EVGs
tet den Verifikations- und Suchvorgang. Dabei werden die angeschlossenen EVGs über ihre Langadresse gesucht und automatisch
via PROG-MODE
mit der vorherigen Konfiguration verglichen.
Wurden aus dem DALI-Segment EVGs entfernt, werden die entsprechenden Einträge im Gerät automatisch gelöscht. Während des
GELÖSCHT
Verifikationsvorgangs wird die Anzahl der gelöschten Geräte angezeigt.
EVGs: 3
01.2017 © Theben AG
Seite 10 von 66
Technische Änderungen und Druckfehler vorbehalten.
DALI-Gateway KNX plus
