- Seite 1 Handbuch Split Unit Gateway AC IR1 KNX Version 1.0 2023-01-24...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemein Nutzung des Produkthandbuches Produkt- und Funktionsübersicht Gerätebeschreibung Technische Daten Beschreibung Anschluss Maßbild Montage und Installation Inbetriebnahme Überblick AC IR Gateway Configuration App Parameter Kommunikationsobjekte Spezielle Betriebszustände Open Source Software (OSS) Kontakt Handbuch Split Unit Gateway KNX... -
Seite 3: Allgemein
Allgemein Allgemein Das vorliegende Handbuch gibt Ihnen detaillierte technische Informationen über das Split Unit Gateway AC IR1 KNX. Das Split Unit Gateway ermöglicht dem Anwender, die Split Unit in ein KNX-System einzubinden und die Anlage komfortabel und energieeffizient zu steuern. Nutzung des Produkthandbuches Im Handbuch finden Sie Informationen über Funktion, Montage und Programmierung des Split Unit Gateways. -
Seite 4: Gerätebeschreibung

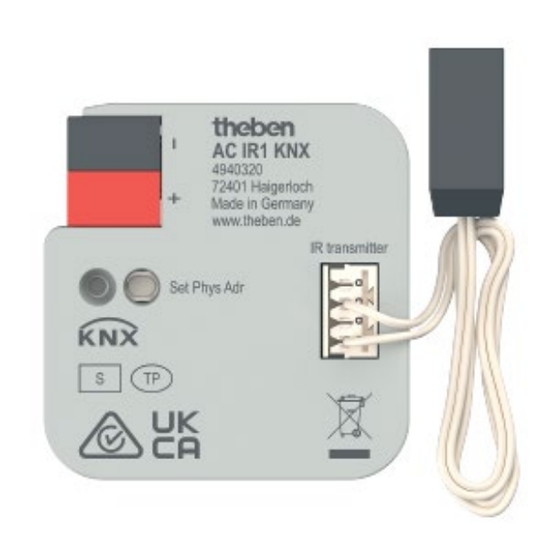

Gerätebeschreibung Gerätebeschreibung Das Split Unit Gateway wandelt KNX-Befehle in Infrarotbefehle um und steuert damit Klimageräte (Split Units). Das Gerät wird in der Nähe der Split Unit in einer Unterputz- oder Aufputzdose installiert. Die Sendediode des beiliegenden Kabels wird direkt auf die Empfangseinheit der Split Unit geklebt. Das Gerät wird über die KNX-Busspannung versorgt, d. -
Seite 5: Beschreibung
ETS-Online-Katalog. Zusätzlich zur ETS-Applikation ist die kostenlos im KNX-Online-Shop erhältliche App Theben "AC IR Gateway Configuration App" zur Inbetriebnahme erforderlich. Das Gerät unterstützt nicht die Funktion des BCU-Schlüssels in der ETS. Falls Sie den Zugriff auf alle Geräte des Projekts durch einen BCU-Schlüssel sperren, hat es auf dieses Gerät keine Auswirkung. -
Seite 6: Anschluss
Gerätebeschreibung Anschluss Maßbild Montage und Installation • Das Gerät ist geeignet zum Einbau in Unterputz- oder Aufputzdosen. • Das Gerät kann in jeder Einbaulage montiert werden. • Die Verbindung zum Bus erfolgt über die mitgelieferte Busanschlussklemme. Die Klemmenbezeichnung befindet sich auf dem Gehäuse. •... - Seite 7 Bei der Installation des IR-Kabels ist ein Abstand von mindestens 6 mm zu 230 V einzuhalten. Das IR-Kabel darf nicht geknickt oder verlängert werden. Achten Sie darauf, dass zur Produktdatenbank.knxprod auch die ETS-App Theben "AC IR Gateway Configuration App" zusätzlich installiert werden muss. Diese steht im KNX-Shop (https://my.knx.org/) zum Download zur Verfügung.
-
Seite 8: Inbetriebnahme
Für das Split Unit Gateway ist die Applikation AC IR Gateway KNX verfügbar. Die Programmierung erfordert die ETS. Zusätzlich zur ETS-Applikation ist die kostenlos im KNX Online-Shop erhältliche App Theben "AC IR Gateway Configuration App" zur Inbetriebnahme erforderlich. Das Split Unit Gateway bildet die Schnittstelle zwischen dem KNX-System und Klimageräten vieler Hersteller, so genannten Split Units. -
Seite 9: Ac Ir Gateway Configuration App
ETS einstellen. AC IR Gateway Configuration App Zur Einstellung der benötigten Split Unit bzw. der Fernbedienung muss die Theben „AC IR Gateway Configuration App“ verwendet werden. Durch die Auswahl des gewünschten Gateways in der Liste können im Fenster „Eigenschaften“ der Hersteller und die Fernbedienung der verwendeten Split Unit eingestellt werden. -
Seite 10: Parameter
Inbetriebnahme Parameter Die folgenden Kapitel beschreiben die Parameter des Geräts anhand der Parameterfenster. Die Parameterfenster sind dynamisch aufgebaut, so dass je nach Parametrierung und Funktion weitere Parameter freigegeben werden. Die Defaultwerte der Parameter sind unterstrichen dargestellt, z. B. Optionen nein Parameterfenster Allgemein Einstellung übergeordneter Parameter: Sendeverzögerung nach BSW (Busspannungswiederkehr), Download... - Seite 11 Inbetriebnahme Maximale Anzahl gesendeter Telegramme Optionen: 1…20…255 im Zeitraum Optionen: 50 ms/100 ms…1 s…30 s/1 min Diese Parameter legen fest, wie viele Telegramme das Gerät innerhalb eines Zeitraums sendet. Die Telegramme werden zu Beginn eines Zeitraums schnellstmöglich gesendet. Das Gerät zählt die gesendeten Telegramme innerhalb des parametrierten Zeitraums. Sobald die maximale Anzahl gesendeter Telegramme erreicht ist, werden bis zum Ende des Zeitraums keine weiteren Telegramme auf den KNX gesendet.
- Seite 12 Inbetriebnahme Kommunikationsobjekt freigeben "Statuswerte anfordern" 1 Bit Optionen: nein Über dieses Kommunikationsobjekt werden sämtliche Statusmeldungen angefordert, sofern diese mit der Option bei Änderung oder Anforderung parametriert sind. ja: Das 1-Bit-Kommunikationsobjekt Statuswerte anfordern wird freigegeben. Abhängiger Parameter: Anfordern bei Objektwert Optionen: 0 oder 1 0: Das Senden der Statusmeldungen wird mit dem Wert 0 angefordert.
-
Seite 13: Parameterfenster Einstellungen Split Unit
Der Hersteller der Split Unit und das Modell der Fernbedienung sind vor dem ETS-Download mit der kostenlos im KNX-Online-Shop erhältlichen ETS-App Theben "AC IR Gateway Configuration App" auszuwählen. In der App wird auch der Funktionsumfang der Split Unit angezeigt und welche Funktionen ggf. - Seite 14 Inbetriebnahme Wird die Solltemperaturbegrenzung aktiviert, während die aktuelle Solltemperatur außerhalb des Solltemperaturbereichs ist, wird die Solltemperatur an die obere bzw. untere Grenze des Bereichs verschoben. Die Solltemperaturbegrenzung ist nach dem Download aktiviert. Bei Aktivierung der Priorität (Zwangsführung) wird die Solltemperaturbegrenzung dennoch berücksichtigt.
- Seite 15 Inbetriebnahme Die Split Unit unterstützt 5 Lüfterstufen, dann wird Stufe 1 auf Low, Stufe 3 auf Med und Stufe 5 auf High verbunden. Die Stufen 2 und 4 der Split Unit werden in diesem Fall nicht verwendet. Infrarotbefehle senden Optionen: nur bei berechneter Änderung immer...
- Seite 16 Inbetriebnahme "Lamellenverstellung" freigeben (horizontal und vertikal) Optionen: nein ja: Die 1-Bit-Kommunikationsobjekte Horizontale Lamellenverstellung und Vertikale Lamellenverstellung werden freigegeben. Die Lamellenverstellung wird nicht von allen Split Units unterstützt. Sofern vorhanden kann die horizontale und/oder vertikale Lamellenbewegung darüber gestartet und gestoppt werden. ...
- Seite 17 Inbetriebnahme Parameterfenster Funktionen Die Priorität der Funktionen ist folgendermaßen definiert: Zwangsführung Fensterkontakt Präsenz, Szenen, Boost und Kommunikationsobjekte ohne Priorität Sofern mehrere Prioritäten gleichzeitig aktiviert werden, wird die höchste ausgeführt. Die niedrigeren Prioritäten werden im Hintergrund aktualisiert und erst ausgeführt, wenn die höhere Priorität deaktiviert wird.
- Seite 18 Inbetriebnahme Funktion "Präsenz" freigeben Optionen: nein ja: Das 1-Bit-Kommunikationsobjekt Präsenz wird freigegeben. Das entsprechende Parameterfenster wird freigeschaltet. Funktion "Szene" freigeben Optionen: nein ja: Das 1-Byte-Kommunikationsobjekt Szene wird freigegeben. Das entsprechende Parameterfenster wird freigeschaltet. Funktion "Boost" freigeben Optionen: nein ja: Das 1-Bit-Kommunikationsobjekt Boost wird freigegeben. Das entsprechende Parameterfenster wird freigeschaltet.
- Seite 19 Inbetriebnahme Parameterfenster Zwangsführung Bei Aktivierung der Funktion Zwangsführung (Telegramm mit Wert 1 auf das Objekt) wird der parametrierte Zustand der Split Unit hergestellt. Die Bedienung der Split Unit über Objekte mit geringerer Priorität ist dann gesperrt. Bei Aktivierung der Funktion Zwangsführung wird die Solltemperaturbegrenzung dennoch berücksichtigt.
-
Seite 20: Parameterfenster Präsenz
Inbetriebnahme Parameterfenster Präsenz Bei Aktivierung der Funktion Präsenz (Telegramm mit Wert 1 auf das Objekt) wird der parametrierte Zustand der Split Unit für Präsenz = 1 hergestellt. Nach Ablauf der (optional) parametrierbaren Überwachungszeit oder bei Deaktivierung der Funktion Präsenz (Telegramm mit Wert 0 auf das Objekt) wird der parametrierte Zustand der Split Unit für Präsenz = 0 hergestellt. - Seite 21 Inbetriebnahme Parameterfenster Szenen Es sind 7 Szenenzuordnungen möglich. Szenen bei Download überschreiben Optionen: nein nein: Die Szenenwerte werden nach einem Download durch die in der ETS parametrierten Zuordnungen nicht überschrieben. ja: Die Szenenwerte werden nach einem Download durch die in der ETS parametrierten Zuordnungen überschrieben.
- Seite 22 Inbetriebnahme Parameterfenster Boost Dauer der Boostfunktion Optionen: 1…10…255 min Die Boostfunktion ermöglicht es, den Raum sehr schnell auf den gewünschten Sollwert zu temperieren. Wird die Funktion über das Objekt „Boost“ aktiviert, schaltet die Split Unit in die höchste Lüfterstufe und die Lamellenverstellung wird aktiviert. Nach Ablauf der parametrierten Dauer kehrt die Split Unit wieder in den ursprünglichen Zustand zurück.
- Seite 23 Inbetriebnahme Parameterfenster Statusobjekte Statuswerte senden Optionen: nein (nur aktualisieren) bei Änderung bei Anforderung bei Änderung oder Anforderung nein (nur aktualisieren): Der Status wird aktualisiert, aber nicht gesendet. bei Änderung: Der Status wird bei Änderung gesendet. bei Anforderung: Der Status wird bei Anforderung gesendet. bei Änderung oder Anforderung: Der Status wird bei Änderung oder Anforderung gesendet.
-
Seite 24: Kommunikationsobjekte
Inbetriebnahme Kommunikationsobjekte Kurzübersicht Kommunikationsobjekte Flags Datenpunkt Funktion Name Länge typ (DPT) Ü In Betrieb Allgemein 1.002 1 Bit Statuswerte anfordern Allgemein 1.017 1 Bit 5.001 Lüfterstufe Split Unit 1 Byte 5.010 5.001 Status Lüfterstufe Split Unit 1 Byte 5.010 Lüfterstufe auf/ab Split Unit 1.007 1 Bit... - Seite 25 Inbetriebnahme Kommunikationsobjekte Funktion Kommunikationsobjektname Datentyp Flags In Betrieb Allgemein 1 Bit K, L, Ü DPT 1.002 Abhängig von Parameter Kommunikationsobjekt freigeben „In Betrieb“ 1 Bit Um die Anwesenheit des Gerätes auf dem KNX-Bus regelmäßig zu überwachen, kann ein In-Betrieb-Telegramm zyklisch auf den Bus gesendet werden.
- Seite 26 Inbetriebnahme Funktion Kommunikationsobjektname Datentyp Flags Status Lüfterstufe Split Unit 1 Byte K, L, Ü DPT 5.001 Abhängig von Parameter Kommunikationsobjekt freigeben „Status Lüfterstufe“ 1 Byte Der Status der Lüfterstufe wird immer über das 1-Byte-Objekt dargestellt, auch wenn auf der Seite Einstellungen Split Unit beim Parameter Lüfterstufe steuern mit Objekt die Option 1 Bit auf/ab gewählt wird.
- Seite 27 Inbetriebnahme Funktion Kommunikationsobjektname Datentyp Flags Status Betriebsart Split Unit 1 Byte K, L, Ü DPT 20.105 Abhängig von Parameter Immer sichtbar Über dieses Objekt wird der Status der Betriebsart der Split Unit angezeigt: 0 = Auto 1 = Heizen 3 = Kühlen 9 = Lüften 14 = Trocknen Vereinfachter Modus...
- Seite 28 Inbetriebnahme Funktion Kommunikationsobjektname Datentyp Flags Ein/Aus Split Unit 1 Bit K, S DPT 1.001 Abhängig von Parameter Immer sichtbar Über dieses Objekt wird die Split Unit ein- und ausgeschaltet. 1 = Split Unit schaltet ein 0 = Split Unit schaltet aus Sofern eine Ausschaltverzögerung parametriert und aktiviert ist, schaltet die Split Unit erst mit der parametrierten Ausschaltverzögerung aus.
- Seite 29 Inbetriebnahme Funktion Kommunikationsobjektname Datentyp Flags Status Zwangsführung Funktion 1 Bit K, L, Ü DPT 1.003 Abhängig von Parameter Funktion Zwangsführung freigeben und Kommunikationsobjekt freigeben „Status Zwangsführung“ 1 Bit Dieses Objekt zeigt den Status der Zwangsführung an. 1 = Zwangsführung ist aktiviert 0 = Zwangsführung ist deaktiviert Fensterkontakt Funktion...
- Seite 30 Inbetriebnahme Funktion Kommunikationsobjektname Datentyp Flags Solltemperatur Split Unit 2 Byte K, S DPT 9.001 Abhängig von Parameter Immer sichtbar Über dieses Kommunikationsobjekt empfängt das Split Unit Gateway den Sollwert. Werden bei parametrierter und aktivierter Solltemperaturbegrenzung Sollwerte außerhalb des parametrierten Bereichs empfangen, wird die Solltemperatur an die obere bzw.
- Seite 31 Inbetriebnahme Funktion Kommunikationsobjektname Datentyp Flags Vertikale Lamellenverstellung Split Unit 1 Bit K, S DPT 1.001 Abhängig von Parameter Funktion Lamellenverstellung freigeben Siehe "Lamellenverstellung" freigeben (horizontal und vertikal), S. 17 Über dieses Objekt wird die vertikale Lamellenbewegung gestartet oder gestoppt. 1 = vertikale Lamellenverstellung startet 0 = vertikale Lamellenverstellung stoppt Hinweis Bei einigen Split Units wird die Lamelle auf eine bestimmte Position gefahren, wenn die Lamellenverstellung gestoppt wird.
- Seite 32 Inbetriebnahme Funktion Kommunikationsobjektname Datentyp Flags Status horizontale Lamellenverstellung Split Unit 1 Bit K, L, Ü DPT 1.003 Abhängig von Parameter Funktion Lamellenverstellung freigeben und Kommunikationsobjekt freigeben „Status Lamellenverstellung“ 1 Bit Siehe "Lamellenverstellung" freigeben (horizontal und vertikal), S. 17 Dieses Objekt zeigt den Status der horizontalen Lamellenbewegung an. 1 = horizontale Lamellenverstellung ist gestartet 0 = horizontale Lamellenverstellung ist gestoppt Boost...
-
Seite 33: Spezielle Betriebszustände
Inbetriebnahme Spezielle Betriebszustände Verhalten bei Busspannungsausfall Bei einem Busspannungsausfall sendet das Split Unit Gateway keine Infrarot-Befehle. Verhalten bei Busspannungswiederkehr • Eingangsobjekte werden mit dem Wert 0 initialisiert. • Statusobjekte werden in Abhängigkeit vom Parameter „Statuswerte senden nach Busspannungswiederkehr, Download und ETS-Reset“ auf der Seite „Statusobjekte“ gesendet. Die auf der Seite „Allgemein“... -
Seite 34: Open Source Software (Oss)
Open Source Software (OSS) Open Source Software (OSS) --COPYRIGHT--, BSD Copyright (c) 2011, Texas Instruments Incorporated All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. -
Seite 35: Kontakt
Technische Änderungen der Produkte sowie Änderungen im Inhalt dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbarten Beschaffenheiten maßgebend. Die Theben AG übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor.
