Theben conexa-3.0 Montage- Und Bedienungsanleitung

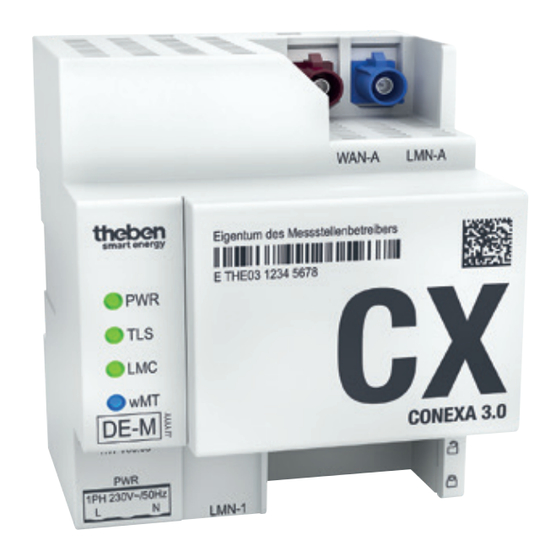

CONEXA 3.0
0100333
Smart Meter Gateway
Kommunikationsmodul für
Zählerdatenfernauslesung
1. Grundlegende Sicherheitshinweise
Montage und Installation ausschließlich durch
eine Elektrofachkraft, einer Person mit geeigneter
fachlicher Ausbildung, mit Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und
vermeiden kann, die von der Elektrizität ausgehen
können.
Vor der Montage/Demontage Netzspannung
freischalten und Freischaltung sicherstellen.
Vor Inbetriebnahme und Gebrauch des Produktes
Betriebsanleitung vollständig lesen und beachten.
•
Das Gerät ist für die Montage auf DIN-Schiene vorgesehen
(nach IEC 60715).
•
Es entspricht der Produktnorm EN 62052-11
(Messeinrichtungen für Wechselstromzähler) und
der Produktnorm EN 60950-1 (Einrichtungen der
Informationstechnik).
•
Das Gerät nicht außerhalb der spezifizierten technischen
Daten betreiben.
!
Das Gerät muss in einem geschlossenen Schaltschrank
aus Metall oder brandbeständigem Material montiert
werden!
!
Nach ordnungsgemäßer Montage darf ausschließlich die
Letztverbraucherschnittstelle (HAN) zugänglich sein!
!
Gegen unbefugtes Entriegeln des Steckmoduls muss
eine Benutzersicherung durch die Einbausituation oder
andere geeignete Maßnahmen gegeben sein!
2. Bestimmungsgemäße Verwendung
CONEXA 3.0 ist ein Smart Meter Gateway (SMGW). Es er-
möglicht eine Zählerdatenfernauslesung. Die Daten (Strom,
Gas, Wasser, Wärme) werden gesammelt, gespeichert
und verschlüsselt an den Gateway-Administrator (GWA)
weitergeleitet.
L Für eine mess- und eichrechtkonforme Verwendung
müssen die Angaben im Dokument „Betriebshinweise für
eine mess- und eichrechtkonforme Verwendung" beachtet
und umgesetzt werden.
L Das SMGW verfügt über keine integrierte Hardware-
307117 11
22.06.2023
Anzeige. Alle eichrechtlich relevanten Informationen
können über die HAN Schnittstelle mit der Transparenz-
und Displaysoftware TRuDi angezeigt werden. Weitere
Informationen hierzu finden Sie im CONEXA3.0 Handbuch
– Letztverbraucher und im Handbuch TRuDI.
L Weitere Funktionsbeschreibungen finden Sie in den nach-
folgend aufgelisteten Handbüchern.
Dokument
CONEXA 3.0 Handbuch
- Service-Techniker
CONEXA 3.0 Handbuch
- Letztverbraucher
CONEXA 3.0 Handbuch
- Gateway Administrator
Betriebshinweise für eine
mess- und eichrechtkonforme
Verwendung
COSEM HTTP Webservice
Logbucheinträge CONEXA 3.0
Montage- und
Bedienungsanleitung
Handbuch TRuDI
3. Montage und Anschluss
CONEXA 3.0 montieren
!
Trennvorrichtung erforderlich!
Der Versorgungsstromkreis benötigt eine allpolige Trenn-
vorrichtung. Die Trennvorrichtung muss mindestens die
Anforderungen nach DIN VDE 100 erfüllen.
!
Installationssicherung erforderlich!
Der Versorgungsstromkreis benötigt eine Installations-
sicherung nach DIN VDE 100. Zusätzlicher Kurzschluss-
schutz mit einem Trennvermögen l > 1500 A erforderlich.
Auf DIN-Schiene montieren.
†
click
Bezugsquelle
https:/ /theben-se.de/cx30
https:/ /theben-se.de/cx30
https:/ /theben-se.de/cx30
https:/ /theben-se.de/cx30
https:/ /theben-se.de/cx30
https:/ /theben-se.de/cx30
https:/ /theben-se.de/cx30
https:/ /www.ptb.de/cms/de/ptb/
fachabteilungen/abt2/fb-23/ag-234/
info-center-234/trudi.html
TH 35-7,5
(DIN EN 60715)
1
