13. Übersicht über die ETS-Kommunikationsobjekte
Das Gateway kommuniziert über den KNX-Bus auf Basis des leistungsfähigen Kommunikations-Stacks. Insgesamt stehen für die Kom-
munikation dabei 871 Kommunikationsobjekte zur Verfügung.

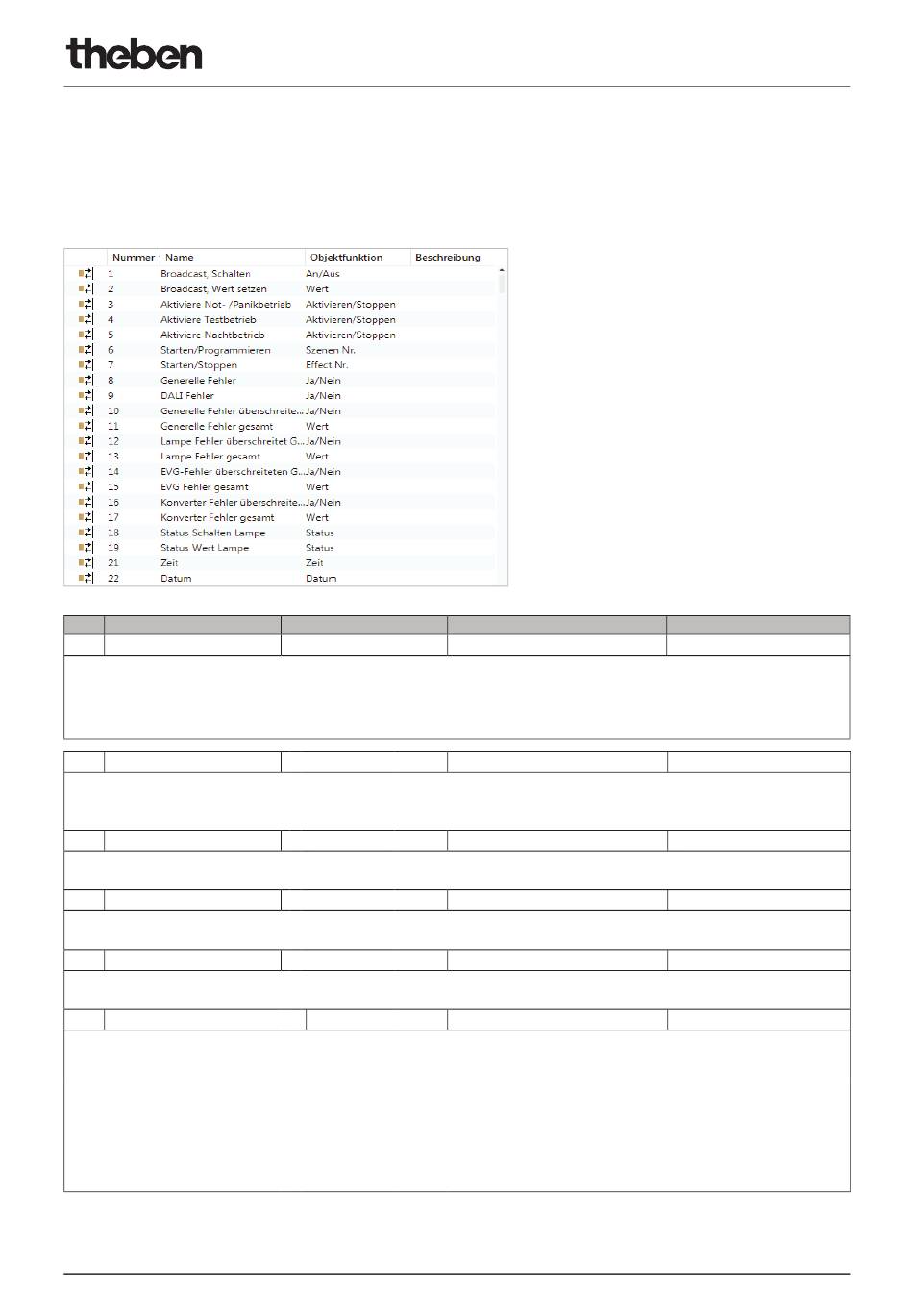

13.1 Allgemeine Kommunikationsobjekte
Die allgemeinen Kommunikationsobjekte Nr. 1 bis Nr. 22 sind einmalig vorhanden und beziehen sich funktional auf das gesamte Gateway.
Obj
Objektname
1
Broadcast, Schalten
Über dieses Objekt können alle angeschlossenen Leuchten gemeinsam ein- bzw. ausgeschaltet werden. Befi nden sich angeschlos-
sene EVGs in einem Sonderzustand (Burn-in, Emergency Test, Panic-Mode) werden diese nicht mitgeschaltet. In diesem Fall erfolgt
das Schalten durch eine sequentielle Adressierung auf den DALI-Bus und ggf. ist eine Verzögerung zwischen der ersten und letz-
ten Leuchte sichtbar. Ist kein Sonderzustand vorhanden, erfolgt das Schalten durch DALI-Broadcast-Telegramme gleichzeitig. Die
Broadcast-Schaltfunktion schaltet grundsätzlich auf 0 oder 100 %. Die Parameter ‚Ein- und Ausschaltwert' bei Gruppen und EVGs
bleiben unberücksichtigt.
2
Broadcast, Wertsetzen
Über dieses Objekt können alle angeschlossenen Leuchten gemeinsam auf einen Wert gesetzt werden. Befi nden sich angeschlossene
EVGs in einem Sonderzustand (Burn-in, Emergency Test, Panic-Mode) werden diese nicht verändert. In diesem Fall erfolgt das Schal-
ten durch eine sequentielle Adressierung auf den DALI-Bus und ggf. ist eine Verzögerung zwischen der ersten und letzten Leuchte
sichtbar. Ist kein Sonderzustand vorhanden erfolgt das Wertsetzen durch DALI-Broadcast-Telegramme gleichzeitig.
3
Aktiviere Not- / Panikbetrieb
Über dieses Objekt kann über den Bus der Notbetrieb aktiviert oder deaktiviert werden.
4
Aktiviere Testbetrieb
Über dieses Objekt kann über den Bus der Testbetrieb für Notleuchten mit Zentralbatterie aktiviert oder deaktiviert werden. Einzelbatte-
rienotleuchten werden individuell gesteuert.
5
Aktiviere Nachtbetrieb
Über dieses Objekt kann über den Bus der Nachtbetrieb aktiviert oder deaktiviert werden.
6
Starten / Programmieren Szene
Über dieses Objekt können Szenen abgerufen oder programmiert werden. Im Gateway stehen bis zu 16 Szenen zur Verfügung. Zum
Programmieren einer eingestellten Szene muss das oberste Bit gesetzt werden, also:
Starten
Szene 1
0
Szene 2
1
.............
Szene 15
14
Szene 16
15
01.2017 © Theben AG
Funktion
Typ
An/Aus
1 Bit DPT:
Wert
1 Byte
Aktivieren / Stoppen
1 Bit
Aktivieren / Stoppen
1 Bit
Aktivieren / Stoppen
1 Bit
Szenen Nr.
8 Bit
Programmieren
128
129
142
143
Seite 43 von 66
DALI-Gateway KNX plus
Flags
KS
KS
KS
KS
KS
KS
