Verwendung des Applikationsprogramms
Produktfamilie:
Beleuchtung
Produkttyp:
Gateway
Hersteller:
Theben AG
Name:
DALI-Gateway KNX plus
Artikel-Nr.:
9070929
2.
Generelle Produktinformationen
2.1 DALI-Bus Systemeigenschaften
Der herstellerübergreifende DALI-Bus (DALI = Digital Addressable Lighting Interface) ist ein System zur Ansteuerung von elektronischen
Vorschaltgeräten (EVGs) in der Beleuchtungstechnik. Die Spezifikation der DALI-Kommunikationsschnittstelle ist in der internationalen
Norm IEC 60929 festgelegt.
Der DALI-Bus ermöglicht dabei nicht nur das Empfangen von Schalt- und Dimmbefehlen; über DALI können auch Statusinformationen
zum Beleuchtungswert oder Fehlerstati, wie z. B. der Ausfall eines Leuchtmittels oder eines Vorschaltgerätes, gemeldet werden. Des
Weiteren werden nach dem neuesten DALI-Standard auch Betriebsgeräte mit Notlichtfunktion (EN 62386-202) unterstützt. Status und
Betriebsart von Notlichtgeräten können überwacht und verschiedene vorgeschriebene Testprozeduren ausgeführt werden.
In einem DALI-Segment können durch das angeschlossene Steuergerät / Gateway (Master) bis zu 64 einzelne DALI-Vorschaltgeräte
(Slaves) angeschlossen werden. Die EVGs erhalten bei der DALI-Inbetriebnahme eine automatisch generierte 3Byte Lang-Adresse und
im weiteren Inbetriebnahmeprozess auf Basis der Langadresse eine Kurzadresse von 0..63. Da die Zuordnung der Adresse automatisch
erfolgt, ist die Anordnung der Geräte ebenfalls zufällig und die einzelnen EVGs/Leuchten müssen während der Inbetriebnahme zunächst
identifiziert (siehe unten) werden.
Die Adressierung der einzelnen EVGs im System erfolgt entweder auf Basis der Kurzadresse (individuelle Ansteuerung) oder einer DALI-
Gruppenadresse (Gruppenadressierung). Zu diesem Zweck können beliebig viele EVGs eines Segments in bis zu 16 DALI-Gruppen
eingeordnet werden. Durch die Gruppenadressierung im DALI-System ist sichergestellt, dass Schalt-und Dimmvorgänge von verschie-
denen Leuchten innerhalb eines Systems gleichzeitig ohne zeitlichen Versatz durchgeführt werden.
Neben der Adressierung durch Kurzadressen und Gruppenadressen können Beleuchtungswerte einzelner DALI-EVSs auch noch in
Szenen zusammengefasst und über Szenenadressierung angesprochen werden.
Eine genaue Beschreibung des DALI-Systems entnehmen Sie dem DALI-Handbuch unter:
www.dali-ag.org
2.2 DALI-Gateway KNX plus – Produkteigenschaften

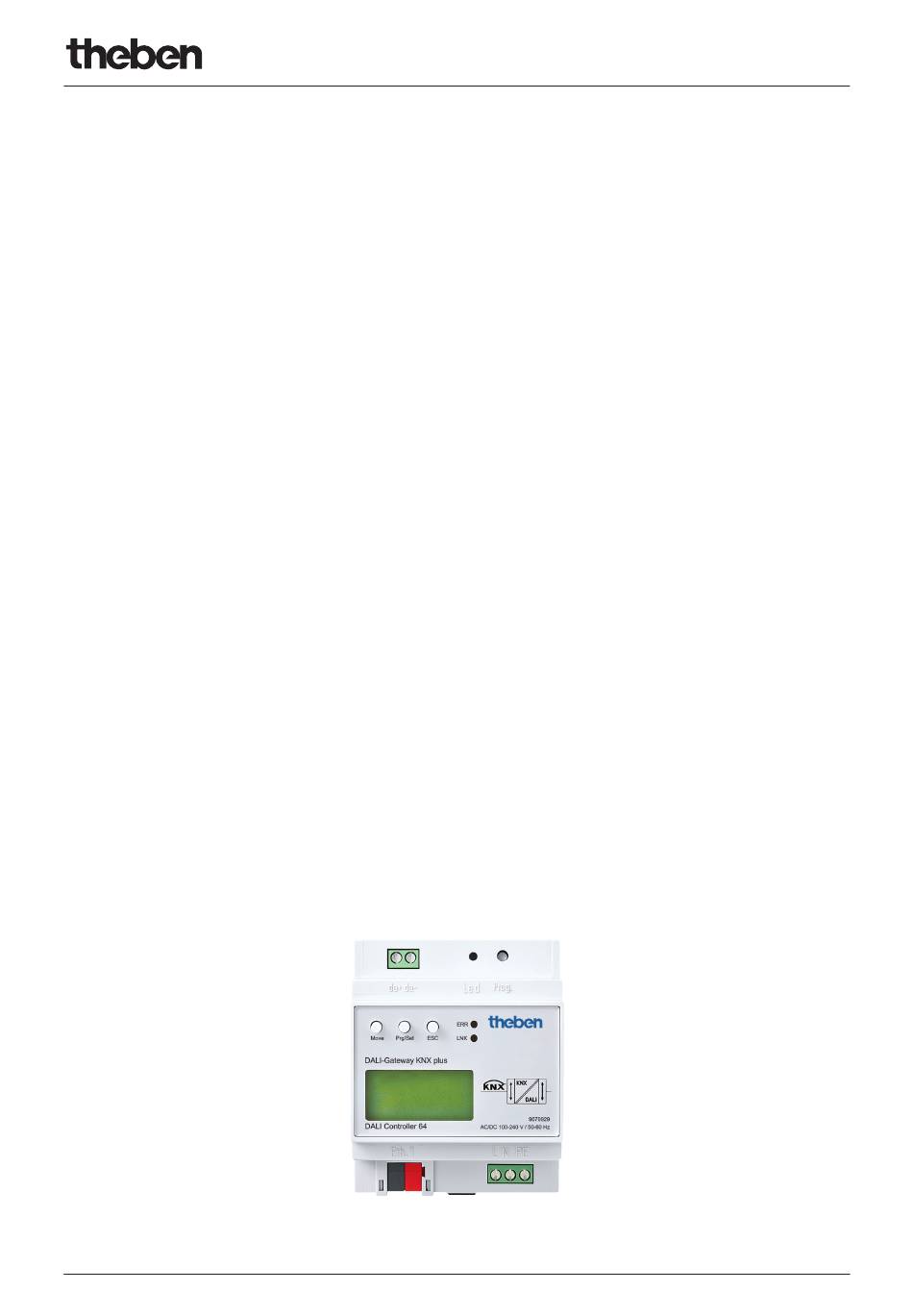

Das DALI-Gateway KNX plus ist ein Gerät zur Steuerung von elektronischen Vorschaltgeräten mit DALI-Schnittstelle über den KNX
Installationsbus. Das Gerät wandelt Schalt- und Dimmbefehle vom angeschlossenen KNX System in entsprechende DALI-Telegramme,
bzw. Statusinformationen vom DALI-Bus in KNX-Telegramme um.
Bei dem DALI-Gateway KNX plus handelt es sich um ein sog. Kategorie-1 Gerät (gemäß EN 62386-103), d. h. das Gerät darf nur in
DALI-Segmenten mit angeschlossenen EVGs betrieben werden und nicht mit weiteren DALI Steuergeräten innerhalb des Segments
(kein Multi-Master-Betrieb). Die benötigte Stromversorgung für bis zu 64 angeschlossenen EVGs erfolgt direkt aus dem Gateway. Eine
zusätzliche DALI-Spannungsversorgung ist nicht erforderlich und nicht zulässig.
Das Gerät steht in einem 4TE breiten Hutschienengehäuse zum direkten Einbau in einen Elektroverteiler zur Verfügung.
