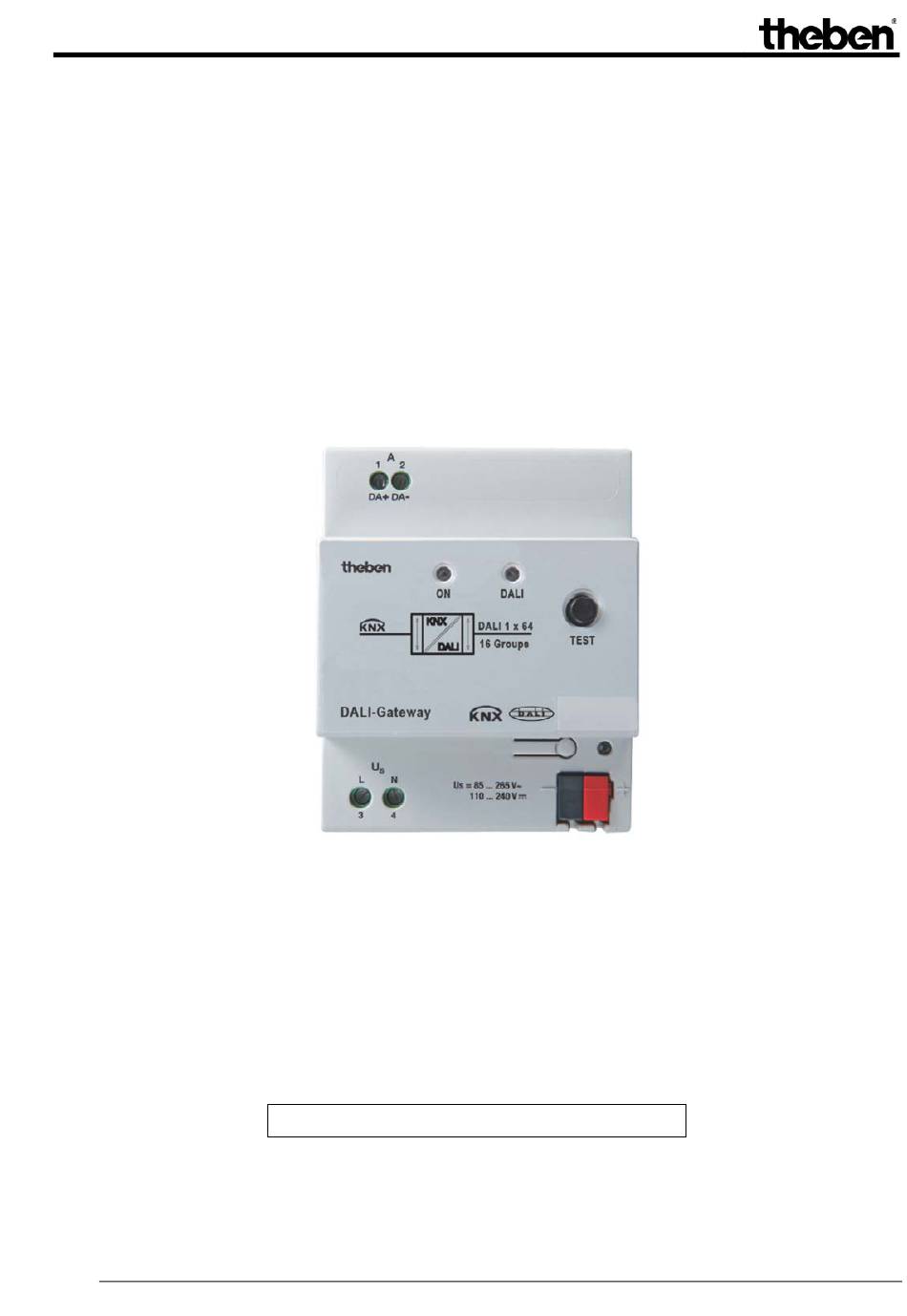

Seite 1 DALI-Gateway KNX DALI-Gateway KNX DALI-Gateway KNX Best. Nr. 9070722 Stand: Jun-15 (Änderungen vorbehalten) Seite 1 von 198...
Seite 2: Inhaltsverzeichnis
DALI-Gateway KNX Inhaltsverzeichnis Allgemein Produkt- und Funktionsübersicht ............5 DALI allgemein ..................6 1.2.1 DALI Systembeschreibung ..............7 1.2.2 DALI Prinzipschaltbild................ 8 1.2.3 Verhalten DALI-Teilnehmer bei EVG-Betriebsspannungsausfall ..9 1.2.4 Verhalten DALI-Teilnehmer bei EVG-Betriebsspannungswiederkehr9 1.2.5 DALI-Gateway (Gruppenansteuerung) ..........10 Gerätetechnik Technische Daten ................
Seite 3 DALI-Gateway KNX 3.3.4 Kommunikationsobjekte Szene x/y ..........121 3.3.5 Kommunikationsobjekte Allgemein ..........124 3.3.6 Kommunikationsobjekte Funktion Slave ........128 3.3.7 Kommunikationsobjekte Funktion Sequenz ........130 3.3.8 Kommunikationsobjekte Funktion Treppenlicht ......131 Planung und Anwendung Automatische DALI-Adressierung............. 132 Überwachung von Lampen und EVG ..........134 Austausch von DALI-Teilnehmern ............
Seite 4: Allgemein
DALI-Gateway KNX Allgemein Das vorliegende Handbuch gibt Ihnen detaillierte technische Informationen über das gruppenorientierte DALI-Gateway. Anhand von Beispielen werden die Montage, Programmierung, Inbetrieb- nahme inkl. Software-Tool und der Einsatz des Geräts beschrieben. Des Weiteren werden die Grundbegriffe der DALI-Technik erklärt. Das Gateway dient zur Ansteuerung von DALI-Betriebsmitteln, z.B.
Seite 5: Produkt- Und Funktionsübersicht
DALI-Gateway KNX Produkt- und Funktionsübersicht Das gruppenorientierte KNX-DALI-Gateway ist ein Reiheneinbaugerät. An einen DALI-Ausgang können bis zu 64 DALI-Teilnehmer angeschlossen DALI-Gateway KNX und über 16 Leuchtengruppen angesteuert werden. Die DALI-Stromquelle für die 64 DALI-Teilnehmer ist im Gateway integriert Die Ansteuerung über den KNX-Bus erfolgt ausschließlich über 16 Leuch- tengruppen.
Seite 6: Dali Allgemein
DALI-Gateway KNX DALI allgemein Die Anforderungen an die moderne Beleuchtungstechnik sind sehr vielfältig. Ging es in früheren Zeiten nur darum, Licht für Sehaufgaben bereitzustellen, so stehen heute Eigenschaften wie Komfort, Ambiente, Funktio- nalität und Energieeinsparung im Vordergrund. Weiterhin wird eine moderne Beleuchtungsanlage immer häufiger in das Facility Management der Gebäudeinstallation aufgenommen, um den Status der gesamten Beleucht- ung zu überwachen.
Seite 7: Dali Systembeschreibung
DALI-Gateway KNX 1.2.1 DALI Systembeschreibung Der DALI-Standard ermöglicht die Ansteuerung mit Statusmeldungen von • max. 64 Teilnehmern mit einer DALI-Schnittstelle • 16 Lichtszenen • 16 Leuchtengruppen Für den Austausch der Information und Übertragung der digitalen Tele- gramme ist eine zweiadrige Steuerleitung zu verwenden, die nicht abge- schirmt sein muss.
Seite 8: Dali Prinzipschaltbild
DALI-Gateway KNX 1.2.2 DALI Prinzipschaltbild Das konventionelle DALI-System beruht auf einem Single-Master-System. Dies bedeutet, ein einziger Master steuert verschiedene Slaves, im DALI- System sind dies bis zu 64 Slaves. In Ausnahmefällen können jedoch firmenspezifische Lösungen mehrere Submaster enthalten. In der oberen Abbildung sind dies z.B.
Seite 9: Verhalten Dali-Teilnehmer Bei Evg-Betriebsspannungsausfall
DALI-Gateway KNX Hinweis Es gibt DALI-Betriebsmittel, z.B. REG-Konverter und Schaltaktoren, die intern mehrere DALI-Teilnehmer enthalten, welche nur über einen gemeinsamen DALI-Eingang an die DALI-Steuerleitung angeschlossen sind. Die internen DALI-Teilnehmer haben unterschiedliche, individuelle DALI-Adressen über die jeder Teilnehmer einzeln ansprechbar ist. Falls ein DALI-Master, jedoch nur Broadcast-Telegramme verschickt, d.h., Telegramme auf die alle DALI-Teilnehmer gemeinsam hören, kön- nen die internen Teilnehmer nur alle gleichzeitig angesteuert werden.
Seite 10: Dali-Gateway (Gruppenansteuerung)
DALI-Gateway KNX 1.2.5 DALI-Gateway (Gruppenansteuerung) Das KNX-Bus gruppenorientierte DALI-Gateway bietet die Möglichkeit 64 DALI-Teilnehmer an einem DALI-Ausgang einzeln zu adressieren und über 16 Leuchtengruppen auf dem KNX-Bus abzubilden. Dies hat den Vorteil, je- derzeit die 64 DALI-Teilnehmer individuell und ohne Änderung der Installati- on in eine oder bei Bedarf in mehrere Leuchtengruppen einzuordnen.
Seite 11 DALI-Gateway KNX Folgende Darstellung verdeutlicht die Funktionsweise des gruppenorientier- ten DALI-Gateways Stand: Jun-15 (Änderungen vorbehalten) Seite 11 von 198...
Seite 12: Gerätetechnik
DALI-Gateway KNX Gerätetechnik Das gruppenorientierte DALI-Gateway ist ein KNX-Reiheneinbaugerät (REG) für den Einbau im Verteiler auf einer 35-mm-Tragschiene. DALI-Gateway KNX Das Gateway kann zusammen mit dem Anwendungsprogramm DALI, Schalten, Dimmen, 16 Gruppen Betriebsgeräte mit DALI-Schnittstellen in eine KNX-Gebäudeinstallation einbinden. Die Verbindung zum KNX-Bus erfolgt über eine KNX-Anschlussklemme auf der Geräteschulter.
Seite 13: Technische Daten
DALI-Gateway KNX Technische Daten Versorgung Gateway-Betriebsspannung 85…265 V AC, 50/60 Hz 110…240 V DC Leistungsaufnahme gesamt vom Netz Maximal 8 W bei 230 V AC und max. Last Stromaufnahme gesamt vom Netz Maximal 35 mA bei 230 V AC und max. Last Verlustleistung gesamt Gerät Maximal 3 W bei 230 V AC und max.
Seite 14 Dabei sollte die jeweils aktuelle Version verwendet werden. Wird die ETS2 verwendet, ist die Mindestvoraussetzung die Version ETS2 V1.3. Die ETS Datenbank finden Sie auf unserer Downloadseite: www.theben.de/downloads Die Geräte unterstützen nicht die Verschließfunktion eines Projekts bzw. der KNX-Geräte in der ETS. Wenn Sie den Zugriff auf alle Geräte des Projekts durch ein BA-Kennwort (ETS2) bzw.
Seite 15: Anschlussbild
DALI-Gateway KNX Anschlussbild DALI-Gateway 1 Schilderträger 2 KNX-Programmier-Taste 3 KNX-Programmier-LED rot 4 KNX-Anschlussklemme 5 DALI-LED gelb 6 Betriebs-LED grün 7 Gateway-Betriebsspannung 8 DALI-Ausgang 9 DALI-Test-Taste Stand: Jun-15 (Änderungen vorbehalten) Seite 15 von 198...
Seite 16: Maßbild
DALI-Gateway KNX Maßbild DALI-Gateway Stand: Jun-15 (Änderungen vorbehalten) Seite 16 von 198...
Seite 17: Montage Und Installation
DALI-Gateway KNX Montage und Installation Das DALI-Gateway ein Reiheneinbaugerät zum Einbau in Verteilern zur Schnellbefestigung auf 35-mm-Tragschienen nach DIN EN 60 715. Das Gerät kann in jeder Einbaulage montiert werden. Der elektrische Anschluss erfolgt über Schraubklemmen. Die Verbindung zum KNX-Bus erfolgt über die mitgelieferte KNX-Anschlussklemme. Die Klemmenbezeichnungen befinden sich auf dem Gehäuse.
Seite 18: Downloadverhalten
DALI-Gateway KNX Downloadverhalten Je nach verwendetem Rechner, kann es, durch die Komplexität des Geräts, beim Download bis zu eineinhalb Minuten dauern, ehe der Fortschrittsbalken erscheint. Vergabe der physikalischen Adresse In der ETS erfolgt die Vergabe und Programmierung der physikalischen Adresse, Gruppenadresse und Parameter. Das Gerät besitzt zur Vergabe der physikalischen KNX-Adresse eine Programmier-Taste, die sich auf der Geräteschulter befindet.
Seite 19: Beschreibung Der Ein-Und Ausgänge
DALI-Gateway KNX Beschreibung der Ein-und Ausgänge Am DALI-Ausgang dürfen bis zu 64 Teilnehmer mit einer DALI-Schnittstelle angeschlossen werden. Das Gateway ist ein DALI-Master mit integrierter DALI-Spannungsversorgung. Wichtig Andere DALI-Master dürfen nicht an den Ausgang des Gateways ange- schlossen werden. Der Anschluss eines anderen Masters in das Single-Master-System kann zu Kommunikationsstörungen führen.
Seite 20 DALI-Gateway KNX Während dieser Phase ist nicht sichergestellt, dass eingehende Tele- gramme ausgeführt werden. Hinweis Wurden mehr als 64 DALI-Teilnehmer angeschlossen, wird die Initialisierungsphase nicht beendet. Die Initialisierungsphase startet automatisch nach Download, Gateway- Betriebsspannungswiederkehr, und KNX-Spannungswiederkehr. Die Initialisierungsphase wird auch dann durchgeführt, wenn in der Para- metrierung keine automatische DALI-Adressierung durchführen aktiviert ist.
Seite 21: Anzeigeelemente
DALI-Gateway KNX Anzeigeelemente Auf der Frontseite des Gateways befinden sich zwei LED zur Anzeige: DALI • Die LED leuchtet grün, wenn die Gateway-Betriebsspannung vorhanden und das Gerät betriebsbereit ist. • Die LED ist aus, wenn ein Gateway-Betriebsspannungsausfall vorliegt. Gleichzeitig wird keine DALI-Spannung mehr erzeugt. Das DALI-Gateway ist weiterhin über KNX programmierbar.
Seite 22: Manuelle Bedienung
DALI-Gateway KNX Manuelle Bedienung Die DALI-Test-Taste dient zum manuellen Schalten des DALI-Ausgangs auch ohne KNX. Durch Drücken der Test-Taste, länger als zwei Sekunden und kürzer als fünf Sekunden, oder bis die grüne LED erlischt, startet der Test-Betrieb. Die grüne LED ist aus und die gelbe LED blinkt langsam (1 Hz).
Seite 23: Inbetriebnahme
DALI, Schalten, Dimmen, 16 Gruppen und der Engineering Tool Software ETS. Die ETS Datenbank finden Sie auf unserer Downloadseite: www.theben.de/downloads Vorzugsweise ist für Inbetriebnahme die Engineering Tool Software ETS3 zu verwenden. Dabei sollte die jeweils aktuelle ETS-Version verwendet werden. Wird die ETS2 verwendet, ist die Mindestvoraussetzung die Version ETS2 V1.3.
Seite 24: Überblick
DALI-Gateway KNX Überblick Das gruppenorientierte DALI-Gateway benötigt für die volle Funktionsfähig- keit zusätzlich zu der KNX-Spannung eine Gateway-Betriebsspannung, mit der die DALI-Spannung erzeugt wird. Der Bereich der Gateway-Betriebs- spannung ist den Technischen Daten, S. 13, zu entnehmen. Für die KNX-Programmierung mit der ETS ist die KNX-Spannung ausreichend. Somit kann das Gateway bei Bedarf im Bürobereich ausschließlich mit der KNX-Spannung ohne Gateway-Betriebsspannung (230-V-AC/DC- Versorgung) vorprogrammiert werden.
Seite 25 DALI-Gateway KNX Alle Parametriermöglichkeiten Gruppe Teiln. Teiln.   Minimale und maximale Dimmwerte (Dimmgrenzen) Schaltfunktionen   Einschaltwert   Dimmgeschwindigkeit für Ein-/Ausschalten   Schalt-Telegramm und Status, gemeinsame oder separate Kommunikationsobjekte Dimmen   Dimmgeschwindigkeit für 0…100 %  ...
Seite 26 DALI-Gateway KNX Alle Parametriermöglichkeiten Gruppe Teiln. Teiln. Allgemeine Funktionen   Statuswerte anfordern über 1-Bit-Kommunikationsobjekt  Automatische DALI-Adressenvergabe sperren  Zyklisches Überwachungs-Telegramm (In Betrieb)  Status-Telegrame begrenzen 14 Szenen  Aufruf und Speichern über KNX mit 1-Bit-Telegramm  Aufruf und Speichern über KNX mit 8-Bit-Telegramm ...
Seite 27: Parameter
DALI-Gateway KNX Parameter Dieses Kapitel beschreibt die Parameter des gruppenorientierten DALI-Gateways anhand der Parameterfenster. Die Parameterfenster sind dynamisch aufgebaut, so dass je nach Parametrierung und Funktion der Leuchtengruppen weitere Parameter oder ganze Parameterfenster freige- geben werden. In der folgenden Beschreibung steht Gruppe x bzw. Gx (Kurzform) für alle Leuchtengruppen eines Gateways.
Seite 28: Parameterfenster Allgemein
DALI-Gateway KNX 3.2.1 Parameterfenster Allgemein In diesem Parameterfenster werden übergeordnete Parametereinstellungen vorgenommen, die für das gesamte Gateway relevant sind. Manuelle Bedienung freigeben objekt „Man. Bed. Sperren/Status“ Optionen: nein Mit diesem Parameter kann die manuelle Test-Taste auf der Frontseite des Gateways gesperrt oder freigegeben werden. Hierfür steht das Kommunika- tionsobjekt Man.
Seite 29 DALI-Gateway KNX Automatische DALI Adressvergabe zulassen Optionen: nein Mit diesem Parameter kann der automatische DALI-Adressierungsprozess des Gateways ausgeschaltet werden. • ja: Wenn das Gateway einen DALI-Teilnehmer ohne DALI-Adresse findet, vergibt das Gateway dem DALI-Teilnehmer automatisch die erste freie DALI-Adresse. Vorteil Liegt eine lückenlose DALI-Adressierung vor, ist der Austausch eines defekten DALI-Teilnehmers ohne zusätzliche Adressierung oder Inbetriebnahme möglich.
Seite 30 DALI-Gateway KNX Telegramm wird wiederholt alle in s [1…65.535] Optionen: 1…60…65.535 Hier wird das Zeitintervall eingestellt, mit der das Kommunikations- objekt In Betrieb zyklisch ein Telegramm sendet. Anzahl Telegramme begrenzen Optionen: nein Mit der Telegrammratenbegrenzung kann die vom Gerät erzeugte KNX-Last begrenzt werden.
Seite 31 DALI-Gateway KNX Kommunikationsobjekte freigeben: „Störmeldung quittieren“ Optionen: nein - Quittierung nicht erforderlich ja - Quittierung erforderlich Beim Auftreten einer Störung (EVG, Lampen, DALI, Betriebsspannung) sen- det das Gateway ein Telegramm über das entsprechende Kommunika- tionsobjekt auf den KNX. • Nein - Quittierung nicht erforderlich: Sobald die Störung behoben ist setzt das Gateway die Störmeldung zurück und sendet, in Abhängig- keit von der Parametrierung, automatisch den Statuswechsel mit dem entsprechenden Kommunikationsobjekt, z.B.
Seite 32 DALI-Gateway KNX senden Optionen: bei Änderung bei Anforderung bei Änderung oder Anforderung • bei Änderung: Ändert sich der Status der Gateway-Betriebs- spannung, wird dieser durch ein Telegramm mit dem Wert 0 (keine Störung) bzw. mit dem Wert 1 (Störung Gateway-Betriebs- span.) über das Kommunikationsobjekt gesendet.
Seite 33 DALI-Gateway KNX Funktion Szenen freigeben Optionen: nein Mit der Freigabe der Funktion Szenen wird das Parameterfenster Szenen freigegeben. In diesem können bis zu 14 Szenen freigegeben werden. In jeder diese 14 Lichtszenen können 16 Leuchtengruppen beliebig einge- bunden werden. Hinweis Üblicherweise stehen bei DALI-Anwendungen 16 Szenen zur Verfügung.
Seite 34 DALI-Gateway KNX Treppenlichtverlauf freigeben (Ein Verlauf für gesamtes Gerät) Optionen: nein Das Gateway besitzt die Möglichkeit, einen Treppenlichtverlauf mit Andimm- und Vorwarnphase zu realisieren. Hinweis Im Gateway ist nur ein Treppenlichtverlauf parametrierbar. Die Einstellung erfolgt im Parameterfenster Treppenlicht, S. 96 (Andimmphase, Treppen- lichtzeit, Abdimm-/Vorwarnphase, Basishelligkeit).
Seite 35: Parameterfenster A: Zentral
DALI-Gateway KNX 3.2.2 Parameterfenster A: Zentral Im Parameterfenster A: Zentral werden die Einstellungen für die gleich- zeitige Ansteuerung aller Leuchtengruppen, die am Ausgang A ange- schlossen sind, parametriert. Hinweis Wenn im Folgenden von einem zentralen Telegramm gesprochen wird, ist dies ein Telegramm, das über eines der Kommunikationsobjekte mit Na- men Ausgang A empfangen wird.
Seite 36 DALI-Gateway KNX Einschaltwert Optionen: letzter Wert 100 % (255) 99 % (252) … 1 % (3) Dieser Parameter legt den Helligkeitswert fest, mit dem alle Leuchten- gruppen des Ausgangs A beim Empfang eines EIN-Telegramms einge- schaltet werden. Sollte ein Wert eingestellt werden, der außerhalb der Dimmgrenzen (maxi- maler bzw.
Seite 37 DALI-Gateway KNX Hinweis Das Speichern des letzten Helligkeitswerts erfolgt mit jedem zentralen AUS-Telegramm, der über das Kommunikationsobjekt Schalten bzw. Schalten/Status empfangen wird. Zu diesem Zeitpunkt werden die Hellig- keitswerte der einzelnen Leuchtengruppen gespeichert und beim nächs- ten zentralen EIN-Telegramm, der über das Kommunikationsobjekt Schalten bzw.
Seite 38 DALI-Gateway KNX Ausschalten über Helligkeitswert zulassen Optionen: nein Mit diesem Parameter wird das Ausschaltverhalten des Ausgangs bei einem empfangen Helligkeitswert eingestellt. • ja: Das Ausschalten mit einem Helligkeitswert ist zugelassen. • nein: Das Ausschalten mit einem Helligkeitswert ist nicht zugelassen. Der Ausgang muss mit einem AUS-Telegramm über die Kommunika- tionsojekte Schalten oder Schalten/Status erfolgen.
Seite 39 DALI-Gateway KNX Dimmgeschwindigkeit, Zeit für 0…100 % (Funktion Relativ Dimmen) Optionen: 0,7 s … 5,5 s … 90 s flexible Dimmzeit - über KNX einstellbar Diese Dimmzeit betrifft nur DIMM-Telegramme, die das Gateway über das zentrale Kommunikationsobjekt Relativ Dimmen für den Ausgang A emp- fängt.
Seite 40 DALI-Gateway KNX Hinweis Über das Kommunikationsobjekt Flexible Dimmzeit des Ausgangs wird ein Wert zwischen 0…15 empfangen. Diese Werte entsprechen nach DALI-Norm spezifizierten Überblendzeiten. Dabei entspricht z.B. der Wert 0 dem sofortigen Anspringen. Für weitere Informationen siehe: Kommunikationsobjekt Nr. 109, S. 118 und Schlüsseltabelle für Flexible Dimmzeiten S.
Seite 41 DALI-Gateway KNX Da jeder Teilnehmer einer Leuchtengruppe seinen eigenen Einbrenn- Zähler hat, werden auch bei überlappenden Leuchtengruppen die Einbrennzeiten der einzelnen Teilnehmer ermittelt. Sobald ein Teil- nehmer seine Einbrennzeit erreicht hat, wird dieser für den normalen Dimmbetrieb wieder freigegeben. Der interne Einbrenn-Zähler ist 1 Byte groß und stellt einen Stunden- zähler mit einem fünf Minutenraster und einem maximalen Wert von 254 Stunden dar.
Seite 42 DALI-Gateway KNX Statusmeldung des Einbrennvorganges Optionen: nein ja: über Objekt „Lampen einbrennen/Status“ Das Gateway besitzt die Möglichkeit über das Kommunikationsobjekt Lampe Einbrennen/Status den Status der Funktion Einbrennen auf den KNX-Bus zu senden. • nein: Es wird keine Statusmeldung für die Funktion Einbrennen versendet.
Seite 43 DALI-Gateway KNX 3.2.2.1 Parameterfenster A: Status In diesem Parameterfenster wird das Statusverhalten des Ausgangs para- metriert. Das Statusverhalten der einzelnen Leuchtengruppe ist im Parameterfenster - Gx Status, S. 64, unter der entsprechenden Gruppe einzustellen. Statusmeldung des Schaltzustandes für den Ausgang Optionen: nein ja: über Objekt „Schalten/Status“...
Seite 44 DALI-Gateway KNX Wichtig Durch unterschiedliche Statusmeldungen innerhalb einer Leuchtengruppe, kann es für Leuchtengruppen-Teilnehmer zu ungewollten Schalthand- lungen kommen. Deshalb sollte in einer Leuchtengruppe mit mehreren Kommunikationsobjekten Schalten/Status nur ein Kommunikationsobjekt den Status melden, um eine gegenseitige Beeinflussung der Teilnehmer durch unterschiedliche Statusmeldungen auszuschließen. Mit der Option ja:…...
Seite 45 DALI-Gateway KNX Statusmeldung des Helligkeitswertes für den Ausgang Optionen: nein ja: über Objekt „Helligkeitswert/Status“ ja: über getrenntes Obj. „Status Helligkeitswert“ Dieser Parameter legt fest, wie der aktuelle Status des Helligkeitswerts des Ausgangs (der Beleuchtung) auf den KNX-Bus gesendet wird. • nein: Der Helligkeitswert wird nicht aktiv auf den KNX-Bus gesendet.
Seite 46 DALI-Gateway KNX Wert bei unterschiedl. Helligkeits- Zuständen am Ausgang Optionen: mittlere Helligkeit aller Leuchten am Ausgang höchste Helligkeit aller Leuchten am Ausgang geringste Helligkeit aller Leuchten am Ausgang Dieser Parameter legt fest, welcher Status gesendet wird, wenn Teil- nehmer mit unterschiedlichen Zuständen am Ausgang vorliegen. •...
Seite 47 DALI-Gateway KNX „Störung Lampe“ Optionen: nein Über dieses Kommunikationsobjekt kann eine Störung einer Lampe für den Ausgang A gesendet bzw. ausgelesen werden. • nein: Das Kommunikationsobjekt Störung Lampe ist nicht freige- geben. • ja: Das Kommunikationsobjekt Störung Lampe ist freigegeben. Sobald eine Lampen-Störung am Ausgang vorliegt, wird dies durch den Wert 1 im Kommunikationsobjekt Störung Lampe angezeigt.
Seite 48 DALI-Gateway KNX Hinweise Um eine Störung eines EVG richtig detektieren zu können, muss das Ga- teway alle angeschlossen DALI-Teilnehmer identifiziert haben und somit die zu überwachenden Adressen kennen. Dieser Identifizierungsprozess kann über das Kommunikationsobjekt EVG aufspüren oder durch lange Betätigung der Test-Taste ausgelöst werden. Ein automatisches Auf- spüren, z.B.
Seite 49 DALI-Gateway KNX „Störung Gruppe/Teilnehmer Code“ codierte Störung freigeben Optionen: nein Mit diesem Parameter kann das Kommunikationsobjekt Störung Gruppe/Teilnehmer Code freigegeben werden. Der Störungsstatus (Lampen- und EVG-Störung) der Leuchtengruppen bzw. der einzelnen DALI-Teilnehmer wird auf den KNX-Bus gesendet. Für weitere Informationen siehe: Kommunikationsobjekt Nr.
Seite 50: Parameterfenster A: Gruppen
DALI-Gateway KNX 3.2.3 Parameterfenster A: Gruppen Um die Übersichtlichkeit in der ETS zu erleichtern können die Parameter- fenster für die Leuchtengruppen in vier Gruppen mit je vier Leuchtengruppen freigegeben werden. Hierfür steht das Parameterfenster A: Gruppen als Basis zur Verfügung. Leuchtengruppe 1…4 freigeben Leuchtengruppe 5…8 freigeben Leuchtengruppe 9…12 freigeben...
Seite 51 DALI-Gateway KNX Automatische Gruppenzuordnung eines DALI- Teilnehmers in Gruppe 16, wenn dieser keiner anderen Leuchtengruppe zugeordnet ist Optionen: nein • nein: die Leuchtengruppe steht als normale Leuchtengruppe im Ga- teway zur Verfügung. Sie hat die gleichen Eigenschaften und Funkti- onen wie die Leuchtengruppen 1 bis 15. •...
Seite 52 DALI-Gateway KNX Verhalten bei unterschiedlichen Vorgaben in überlappenden Gruppen Mit dem gruppenorientierten Gateway besteht die Möglichkeit, einen DALI- Teilnehmer in mehrere Leuchtengruppen einzubinden. In diesem Fall han- delt es sich um überlappende Leuchtengruppen, d.h., ein DALI-Teilnehmer ist Mitglied in zwei oder mehreren Leuchtengruppen. Jeder DALI-Teilnehmer kann intern nur einen minimalen und einen maxima- len Dimmwert speichern.
Seite 53 DALI-Gateway KNX Maximaler Dimmwert Optionen: höchste Helligkeit aller Leuchten in der Gruppe geringste Helligkeit aller Leuchten in der Gruppe mittlere Helligkeit aller Leuchten in der Gruppe • höchste Helligkeit aller Leuchten in der Gruppe: Die Leuchten, die in mehreren Leuchtengruppe enthalten sind, besitzen den höchsten maximalen Dimmwert aller in der Leuchtengruppe enthaltenen Leuchten als maximalen Dimmwert.
Seite 54 DALI-Gateway KNX 3.2.3.1 Parameterfenster Gx Gruppen In diesem Parameterfenster werden die Eigenschaften jeder Leuchten- gruppe parametriert. Zunächst wird die zu parametrierende Leuchtengruppe durch die Nummer der Leuchtengruppe G1…G16 ausgewählt. Die Leuchtengruppen sind un- abhängig voneinander parametrierbar. Aus diesem Grund wird im Folgen- den von der allgemeinen Leuchtengruppe Gx gesprochen.
Seite 55 DALI-Gateway KNX Zusatzfunktion freigeben Optionen: keine Slave Sequenz Treppenlicht Dieser Parameter legt eine Zusatzfunktion für diese Leuchtengruppe fest. • keine: Diese Leuchtengruppe arbeitet als „normale“ Gruppe des gruppenorientierten Gateway ohne Zusatzfunktion. • Slave: Diese Leuchtengruppe ist als Slave definiert. Diese Slave- Leuchtengruppe wird durch einen Master zwangsweise angesteuert.
Seite 56 DALI-Gateway KNX Hinweis Diese drei Zusatzfunktionen, Slave, Sequenz und Treppenlicht, können drei Betriebszustände annehmen: Zusatzfunktion ist nicht aktiv: Die Zusatzfunktion wurde über ihr Kom- munikationsobjekt Zusatzfunktion aktivieren deaktiviert, ein Telegramm mit dem Wert 0 wurde empfangen. In diesem Zustand verhält sich das Gateway wie ein „normales“...
Seite 57 DALI-Gateway KNX • letzter Wert: Die Leuchtengruppe wird mit der Helligkeit einge- schaltet, bei der sie über ein AUS-Telegramm ausgeschaltet wurde. Hinweis Das Speichern des letzten Helligkeitswerts erfolgt bei jedem AUS- Telegramm, außer die Leuchtengruppe ist bereits ausgeschaltet. Ist dies der Fall, wird bei einem weiteren AUS-Telegramm der AUS-Zustand nicht als letzter Helligkeitswert gespeichert.
Seite 58 DALI-Gateway KNX Wichtig Die für die Leuchtengruppe gewählten minimalen und maximalen Dimm- werte haben auch bei einem zentralen Telegramm über die Kommunikati- onsobjekte des Ausgangs A Gültigkeit. Beispiel: Leuchtengruppe 1 ist mit einem minimalen Dimmwert von 20 %, Leuchtengruppe 2 mit 10 % parametriert. Empfängt das Gateway in dieser Konstellation ein zentrales Telegramm: setze Helligkeitswert auf 5 %;...
Seite 59 DALI-Gateway KNX Hinweis Die für die Leuchtengruppe gewählten minimalen und maximalen Dimm- werte haben auch bei einem zentralen Telegramm über die Kommunikati- onsobjekte des Ausgangs A Gültigkeit. Beispiel: Leuchtengruppe 1 ist mit einem maximalen Dimmwert von 80 %, Leuchtengruppe 2 mit 90 % parametriert. Empfängt das Gateway in dieser Konstellation ein zentrales Telegramm: setze Helligkeitswert auf 100 %;...
Seite 60 DALI-Gateway KNX Einschalten über Helligkeitswert zulassen Optionen: nein Dieser Parameter legt das Einschaltverhalten bei einem empfangen Hellig- keitswert fest. • ja: Das Einschalten mit einem Helligkeitswert ist zugelassen. • nein: Das Einschalten mit einem Helligkeitswert ist nicht zugelassen. Der Ausgang muss eingeschaltet sein, um den Helligkeitswert- Telegramm auszuführen.
Seite 61 DALI-Gateway KNX Dimmzeit bis Ein-/Ausschaltwert erreicht (Funktion Schalten) Optionen: anspringen 0,7 s … 90 s flexible Dimmzeit - über KNX einstellbar Mit diesem Parameter kann ein Softstart bzw. Softstopp eingestellt werden. Dazu wird die Zeitdauer festgelegt, in der das Gateway bei einem EIN-Tele- gramm, die Leuchtengruppe von 0-%-Helligkeit auf den Einschaltwert dimmt.
Seite 62 DALI-Gateway KNX Dimmzeit bis Helligkeitswert erreicht (Funktion Helligkeitswert) Optionen: anspringen 0,7 s … 90 s flexible Dimmzeit - über KNX einstellbar Dieser Parameter bestimmt die Zeitdauer, in der das Gateway den über die Kommunikationsobjekte Helligkeitswert oder Helligkeitswert/ Status empfangen Helligkeitswert für die Leuchtengruppe einstellt. •...
Seite 63 DALI-Gateway KNX Kennlinienkorrektur der DALI-Dimmkurve Optionen: nein, logarithmische DALI-Dimmkurve lineare Dimmkurve DALI Dimmkurve, ohne phys-min. Dimmwert Mit diesem Parameter ist es möglich, die Dimmkurve für die Ansteuerung ei- ner Leuchtengruppe anzupassen. Die Art der Anpassung des Wertebereiches für die Helligkeitswerte des KNX-Bus (0, 1…255 bzw.
Seite 64 DALI-Gateway KNX 3.2.3.2 Parameterfenster - Gx Status In diesem Parameterfenster wird das Statusverhalten der ausgewählten Leuchtengruppe parametriert. Jede Leuchtengruppe ist individuell und unabhängig von den anderen Leuchtengruppen parametrierbar. Die Parametrierung bezieht sich auf die Kommunikationsobjekte der Leuchtengruppe (Gruppe x). Das Statusverhalten des gesamten Ausgangs, siehe Parameterfenster - A: Status, S.
Seite 65 DALI-Gateway KNX Hinweise Diese Statusmeldung bezieht sich auf alle angeschlossenen Teilnehmer der Leuchtengruppe. Bei einem Wechsel der Parametrierung oder bei einem nachträglichen Zuschalten des Statusobjekts, gehen bereits erfolgte Zuordnungen von Gruppenadressen zu dem Kommunikationsobjekt Schalten verloren und müssen erneut vorgenommen werden. Wird das Kommunikationsobjekt Schalten/Status für das Schalten und die Statusmeldung verwendet, ist bei der Parametrierung besonders sorgfältig mit den Lese- und Schreibeigenschaften (Flags) des Kommunikationsob-...
Seite 66 DALI-Gateway KNX Statusmeldung des Helligkeitswertes der Gruppe Optionen: nein ja: über Objekt „Helligkeitswert/Status“ ja: über getrenntes Obj. „Status Helligkeitswert“ Dieser Parameter legt fest, wie der aktuelle Status des Helligkeitswerts des Ausgangs (der Beleuchtung) auf den KNX-Bus gesendet wird. • nein: Der Helligkeitswert wird nicht aktiv auf den KNX-Bus gesendet. •...
Seite 67 DALI-Gateway KNX Wert bei unterschiedl. Helligkeits- Zuständen innerhalb der Gruppe Optionen: mittlere Helligkeit aller Leuchten in der Gruppe höchste Helligkeit aller Leuchten in der Gruppe geringste Helligkeit aller Leuchten in der Gruppe Dieser Parameter legt fest, welcher Status gesendet wird, wenn in ei- ner Leuchtengruppe Teilnehmer mit unterschiedlichen Helligkeitswer- ten vorliegen.
Seite 68 DALI-Gateway KNX Inhalt des Kommunikationsobjekts Optionen: Störung Lampe Störung EVG Störung Lampe oder EVG Dieser Parameter legt fest, welche Betriebsmittelstörung auf dem freigegebenen Kommunikationsobjekt zur Verfügung gestellt wird. • Störung Lampe: Es wird ein Kommunikationsobjekt Störung Lam- pe freigegeben. Über dieses Kommunikationsobjekt besteht die Möglichkeit die Information, ob in der Leuchtengruppe eine Lam- pe ausgefallen ist, auf den KNX-Bus zu übertragen.
Seite 69 DALI-Gateway KNX 3.2.3.3 Parameterfenster - Gx Störung In diesem Parameterfenster wird die Reaktion der Leuchtengruppe auf Ausfall- und Wiederkehr der KNX/DALI-Spannung oder Gateway-Betriebs- spannung parametriert. Verhalten bei KNX-Spannungsausfall Optionen: keine Änderung maximaler Helligkeitswert (100 %) minimaler Helligkeitswert (1 %) AUS (0 %) Dieser Parameter legt fest, wie die DALI-Teilnehmer der Leuchtengruppe reagieren, wenn durch KNX-Spannungsausfall keine Kommunikation mit dem Gateway über den KNX-Bus möglich ist.
Seite 70 DALI-Gateway KNX Hinweise Die minimalen und maximalen Dimmwerte (Dimmgrenzen) sind weiterhin gültig. Die Funktionen Szene, Treppenlicht, Sequenz sowie Dimmvorgänge werden unterbrochen. Welchen Zustand die Zeitfunktionen nach einem Download oder nach KNX-Spannungswiederkehr annehmen ist separat im jeweiligen Parameterfenster der Zeitfunktion einstellbar. Die EVG-Betriebsspannung ist Voraussetzung für das korrekte Verhalten der DALI-Betriebsmittel, z.B.
Seite 71 DALI-Gateway KNX Hinweise Die minimalen und maximalen Dimmwerte (Dimmgrenzen) sind weiterhin gültig. Die Funktionen Szene, Treppenlicht, Sequenz sowie Dimmvorgänge werden unterbrochen. Welchen Zustand die Zeitfunktionen nach einem Download oder nach KNX-Spannungswiederkehr annehmen ist separat im jeweiligen Parameterfenster der Zeitfunktion einstellbar. Die EVG-Betriebsspannung ist Voraussetzung für das korrekte Verhalten der DALI-Betriebsmittel, z.B.
Seite 72 DALI-Gateway KNX Verhalten bei DALI-Spannungswiederkehr o. Gateway-Betriebsspannungswiederkehr Optionen: keine Änderung Zustand vor dem Ausfall maximaler Helligkeitswert (100 %) minimaler Helligkeitswert (1 %) AUS (0 %) Dieser Parameterlegt fest, wie die DALI-Teilnehmer der Leuchtengruppe reagierenbei DALI-Spannungswiederkehr oder Gateway- Betriebsspannungswiederkehr. • keine Änderung: Die Helligkeit der Leuchtengruppe ändert sich nicht. Ausgeschaltete DALI-Teilnehmer bleiben ausgeschaltet.
Seite 73 DALI-Gateway KNX Zusammenwirken zwischen EVG-Power-On und DALI- Spannungswiederkehr Nach der EVG-Betriebsspannungswiederkehr wird zunächst der Power-On-Helligkeitswert des EVG eingestellt. Dieser Helligkeitswert ist im EVG gespeichert und wird somit unmittelbar nach der EVG- Betriebsspannungswiederkehr eingestellt. Gleichzeitig erhält das Gateway auf dem DALI wieder Antworten vom EVG.
Seite 74 DALI-Gateway KNX 3.2.3.4 Parameterfenster - Gx Slave Das Parameterfenster Gx Slave ist freigegeben, wenn im Parameterfenster Gruppe, S. 54, der Parameter Zusatzfunktion freigeben mit der Option Slave eingestellt wurde. Bei laufender Funktion Slave folgt die Leuchtengruppe dem Helligkeitswert, der ihm von einem Master über das Kommunikationsobjekt Slave Hellig- keitswert vorgegeben wird.
Seite 75 DALI-Gateway KNX Dimmzeit bis Slave-Helligkeit erreicht (Funktion Slave Helligkeitswert) Optionen: anspringen 0,7 s … 90 s Dieser Parameter bestimmt die Zeitdauer, in der das Gateway beim Aktivie- ren der Funktion Slave den Helligkeitswert aus dem Kommunikationsobjekt Slave Helligkeitswert für die Leuchtengruppe einstellt. •...
Seite 76 DALI-Gateway KNX Helligkeitswert Optionen: keine Reaktion Funktion geht in Standby Bei aktivierter Funktion Slave wird mit diesem Parameter die Reaktion auf ein Helligkeitswert-Telegramm festgelegt. • keine Reaktion: Ein Helligkeitswert-Telegramm wird ignoriert. • Funktion geht in Standby: Ein Helligkeit-Telegramm beendet die Funktion Slave und das Gateway führt das Helligkeits-Telegramm über das Kommunikationsobjekt Helligkeitswert aus.
Seite 77 DALI-Gateway KNX Funktion Slave ist nach Gateway-Betriebsspannungswiederkehr Optionen: letzter Zustand aktiv nicht aktiv Dieser Parameter legt fest, ob die Funktion Slave nach Gateway- Betriebsspannungswiederkehr aktiv oder nicht aktiv ist. Nach einer Gateway-Betriebsspannungswiederkehr wird zunächst der im Parameterfenster - Gx Störung, S. 69, parametrierte Helligkeitswert einge- stellt.
Seite 78 DALI-Gateway KNX Statusmeldung der Funktion Slave der Gruppe Optionen: nein ja: über Objekt „Slave aktivieren/Status“ Dieser Parameter legt fest, ob der Status der Funktion Slave der Leuchten- gruppe auf den KNX-Bus gesendet wird. Hierzu wird das Kommunikations- objekt Slave aktivieren/Status freigegeben. •...
Seite 79 DALI-Gateway KNX 3.2.3.5 Parameterfenster - Gx Sequenz Das Parameterfenster Gx Sequenz ist freigegeben, wenn im Parameter- fenster Gruppe, S. 54, der Parameter Zusatzfunktion freigeben mit der Option Sequenz eingestellt wurde. Das Gateway besitzt die Möglichkeit, eine Sequenz ablaufen zu lassen. Eine Sequenz ist eine Aneinanderreihung von maximal zehn Szenen, die nach- einander aufgerufen werden.
Seite 80 DALI-Gateway KNX Wenn Funktion Sequenz aktiv (läuft): Verhalten bei… Helligkeitswert Optionen: keine Reaktion Funktion geht in Standby Bei aktivierter Funktion Sequenz wird mit diesem Parameter die Reaktion auf ein Helligkeitswert-Telegramm festgelegt. • keine Reaktion: Ein Helligkeitswert-Telegramm wird ignoriert. • Funktion geht in Standby: Ein Helligkeits-Telegramm beendet die Funktion Sequenz und das Gateway führt das Helligkeits- Telegramm über das Kommunikationsobjekt Helligkeitswert aus.
Seite 81 DALI-Gateway KNX Funktion Sequenz ist nach Gateway-Betriebsspannungswiederkehr Optionen: letzter Zustand aktiv nicht aktiv Dieser Parameter legt fest, ob die Funktion Sequenz nach Gateway- Betriebsspannungswiederkehr aktiv oder nicht aktiv ist. Nach einer Gateway-Betriebsspannungswiederkehr wird zunächst der im Parameterfenster - Gx Störung, S. 69, parametrierte Helligkeitswert einge- stellt.
Seite 82 DALI-Gateway KNX Statusmeldung der Funktion Sequenz der Gruppe Optionen: nein ja: über Objekt „Sequenz aktivieren/Status“ Dieser Parameter legt fest, ob der Status der Funktion Sequenz von der Gruppe auf den KNX-Bus gesendet wird. Hierzu wird das Kommunikations- objekt Sequenz aktivieren/Status freigegeben. •...
Seite 83: Parameterfenster - Gx Treppenlicht
DALI-Gateway KNX 3.2.3.6 Parameterfenster - Gx Treppenlicht Das Parameterfenster - Gx Treppenlicht ist freigegeben, wenn im Parame- terfenster Gruppe, S. 54, der Parameter Zusatzfunktion freigeben mit der Option Treppenlicht eingestellt ist. Das Gateway besitzt eine Funktion Treppenlicht, die über individuelle Schalt-Telegramme der einzelnen Leuchtengruppen ausgelöst oder ge- stoppt werden kann.
Seite 84 DALI-Gateway KNX Wenn im Folgenden das Kommunikationsobjekt Schalten (EIN-Telegramm) oder Helligkeitswert erwähnt wird gilt dies auch für die Kommunikations- objekte Schalten/Status bzw. Helligkeitswert/Status. Helligkeit nach Einschalten Optionen: 100 % (255) 99 % (252) … 1 % (3) 0 % (AUS) Dieser Parameter legt den Helligkeitswert bei laufender Funktion Treppen- licht fest, der Wert, der sich nach der Andimmphase und vor dem Abdimmen (Vorwarnphase) einstellt.
Seite 85 DALI-Gateway KNX Wenn Funktion Treppenlicht aktiv (läuft): Verhalten bei… Helligkeitswert Optionen: keine Reaktion Funktion geht in Standby Bei aktivierter Funktion Treppenlicht wird mit diesem Parameter die Reaktion auf ein Helligkeitswert-Telegramm festgelegt. • keine Reaktion: Ein Helligkeitswert-Telegramm wird ignoriert. • Funktion geht in Standby: Ein Helligkeits-Telegramm beendet die Funktion Treppenlicht und das Gateway führt das Helligkeits- Telegramm über das Kommunikationsobjekt Helligkeitswert aus.
Seite 86 DALI-Gateway KNX Funktion Treppenlicht ist nach Gateway-Betriebsspannungswiederkehr Optionen: letzter Zustand aktiv nicht aktiv Dieser Parameter legt fest, ob die Funktion Treppenlicht nach Gateway- Betriebsspannungswiederkehr aktiv oder nicht aktiv ist. Nach einer Gateway-Betriebsspannungswiederkehr wird zunächst der im Parameterfenster - Gx Störung, S. 69, parametrierte Helligkeitswert einge- stellt.
Seite 87 DALI-Gateway KNX Hinweis Eine vor einem Download laufende Treppenlichtzeit wird nicht automa- tisch erneut gestartet. Die Leuchtengruppe befindet sich im Standby- Betrieb mit der Basishelligkeit. Erst wenn ein EIN-Telegramm mit dem Wert 1 auf dem Kommunikationsobjekt Schalten empfangen wird, startet die Funktion Treppenlicht erneut. Bei KNX-Spannungsausfall wird zunächst der im Parameterfenster - Gx Störung, S.
Seite 88 DALI-Gateway KNX Statusmeldung bei unterschiedl. Slave- Zuständen in überlappenden Gruppen Optionen: Funktion aktiv Funktion nicht aktiv Dieser Parameter legt fest, welcher Status gesendet wird, wenn DALI- Teilnehmer mit unterschiedlichen Zuständen in der Leuchtengruppe enthalten sind. Wichtig Durch unterschiedliche Statusmeldungen innerhalb einer Leuch- tengruppe, kann es für Leuchtengruppenteilnehmer zu ungewollten Schalthandlungen kommen.
Seite 89: Parameterfenster Szenen
DALI-Gateway KNX 3.2.4 Parameterfenster Szenen Dieses Parameterfenster erscheint, wenn im Parameterfenster Allgemein, S. 28, der Parameter Funktion Szenen freigeben mit ja eingestellt wurde. Das Gateway besitzt die Möglichkeit die 16 Leuchtengruppen in 14 Szenen einzubinden. Um eine Szene in der ETS zu parametrieren muss zunächst das entsprech- ende Parameterfenster der Szene freigegeben werden.
Seite 90: Parameterfenster Szene X
DALI-Gateway KNX 3.2.5 Parameterfenster Szene x Im Parameterfenster Szene x (x = 1, 2…14) werden die allgemeinen Einstel- lungen für die Lichtszenen vorgenommen. Das Parameterfenster Szene x ist freigegeben, wenn im Parameterfenster Szenen, S. 89, die gewünschte Szenen freigegeben sind. Um eine Leuchtengruppe einer Szene zuzuordnen ist ein Szenenwert einzu- stellen.
Seite 91 DALI-Gateway KNX • anspringen: Beim Szenen-Aufruf werden die Leuchtengruppen sofort mit dem parametrierten Helligkeitswert der Szene eingeschaltet. • 0,7 s…90 s: Beim Szenen-Aufruf werden alle Leuchtengruppen der Szene von ihrem aktuellen Helligkeitswert innehalb dieser Zeitdauer auf den parametrierten Helligkeitswert gedimmt. •...
Seite 92 DALI-Gateway KNX • keine Änderung (Nicht Bestandteil dieser Gruppe): Diese Leuchten- gruppe gehört nicht dieser Szene an. Bei einem Szenen-Aufruf wird die Leuchtengruppe nicht beeinflusst. Der aktuelle Helligkeitswert der Leuchtengruppe bleibt unverändert bestehen, auch bei einer Spei- cherung der Szene über den KNX-Bus wird der Helligkeitswert dieser Gruppe nicht gespeichert.
Seite 93: Parameterfenster Sequenz
DALI-Gateway KNX 3.2.6 Parameterfenster Sequenz Das Parameterfenster Sequenz, in dem die Reihenfolge der Szenen und die Anzahl der Durchläufe eingestellt werden, ist freigegeben, wenn im Para- meterfenster Allgemein, S. 28, der Parameter Sequenzverlauf freigeben (Ein Verlauf für gesamtes Gerät) mit der Option ja eingestellt wurde. Das Gateway besitzt die Möglichkeit, eine Sequenz ablaufen zu lassen.
Seite 94 DALI-Gateway KNX Anzahl der Durchläufe [0…255, 0 = endloser Lauf] Optionen: 0, 1…255 Der Sequenzverlauf wird durch ein EIN-Telegramm mit dem Wert 1 auf dem Kommunikationsobjekt Schalten bzw. Schalten/Status einer Leuchtengruppe ausgelöst. Dieser Parameter legt fest, wie oft ein Sequenzverlauf wiederholt werden soll.
Seite 95 DALI-Gateway KNX Übergangszeit (Ersatz für Szenenübergangszeit in Szene) Optionen: anspringen 0,7 s … 90 s flexible Dimmzeit - über KNX einstellbar Dieser Parameter bestimmt die Zeitdauer, in der das Gateway den Helligkeitswert für den Szenen-Schritt anfährt. Der Helligkeitswert ist im Parameterfenster (Szenenwert) Szene festgelegt. •...
Seite 96: Parameterfenster Treppenlicht
DALI-Gateway KNX 3.2.7 Parameterfenster Treppenlicht Das Parameterfenster Treppenlicht ist freigegeben, wenn im Parameter- fenster Allgemein, S. 28, der Parameter Treppenlichtverlauf festlegen (Ein Verlauf für gesamtes Gerät) mit der Option ja eingestellt wurde. Das Gateway besitzt eine Funktion Treppenlicht, die über individuelle Schalt-Telegramme der einzelnen Leuchtengruppen ausgelöst oder ge- stoppt werden kann.
Seite 97 DALI-Gateway KNX Die Funktion Treppenlicht wird ebenfalls gestartet, wenn das Gateway auf dem Kommunikationsobjekt Fkt. Treppenlicht aktivieren bzw. Treppenlicht aktivieren/Status ein Telegramm mit dem Wert 1 empfängt. Andimmphase Optionen: anspringen 0,7 s … 90 s Dieser Parameter bestimmt die Zeitdauer, in der das Gateway den Hel- ligkeitswert der Treppenlichtzeit andimmt.
Seite 98 DALI-Gateway KNX Laufzeit für Basishelligkeit Optionen: 1 s, 2 s, … 10 s, 12 s, 15s, 20 s, 30 s, 45 s, 50 s, 1 min, 2 min… 5 min…10 min…50 min, 1 h, 2 h…24 h, keine Begrenzung • 1 s…24 h: Dies ist die Zeitdauer, in der die Basishelligkeit einge- schaltet ist.
Seite 99: Parameterfenster Zusatzinformationen
DALI-Gateway KNX 3.2.8 Parameterfenster Zusatzinformationen Dieses Parameterfenster enthält zusätzliche Informationen. DIMMGRENZEN Die parametrierten min./max. Dimm- werte gelten für alle Funktionen, z.B. Szene, Sequenz, Treppenlicht, Slave oder dem Einschaltwert. <−−− HINWEIS PRIORITÄTEN (überlappende Gruppen) Bei nicht parametrierbaren Eigenschaften der überlappenden Leuchtengruppen besitzt die Gruppe mit der höheren Gruppennummer die höhere Priorität.
Seite 100: Kommunikationsobjekte
DALI-Gateway KNX Kommunikationsobjekte In diesem Kapitel werden die Kommunikationsobjekte beschrieben, die das gruppenorientierte DALI-Gateway besitzt. Die Beschreibung ist in Blöcken aufgeteilt, die sich auf den Namen des Kommunikationsobjekts beziehen. • Gruppe x - Kommunikationsobjekte für eine Leuchtengruppe x • Ausgang A - Kommunikationsobjekte, die sich auf den gesamten Ausgang beziehen •...
Seite 101: Kurzübersicht Kommunikationsobjekte
DALI-Gateway KNX 3.3.1 Kurzübersicht Kommunikationsobjekte Flags Objekt-Nr. Funktion Name Länge Ü Schalten Gruppe 1 1Bit Schalten/Status Gruppe 1 1Bit Status Schalten Gruppe 1 1Bit Funktion Slave aktivieren Gruppe 1 1Bit Slave aktivieren/Status Gruppe 1 1Bit Funktion Sequenz aktivieren Gruppe 1 1Bit Sequenz aktivieren/Status Gruppe 1...
Seite 102 DALI-Gateway KNX Flags Funktion Name Länge Ü 8-Bit-Szene Szene 1…14 1 Byte Szene aufrufen Szene 1/2 1 Bit 114…119 Szene aufrufen Szene x/y 1 Bit Szene speichern Szene 1/2 1 Bit 121…126 Szene speichern Szene x/y 1 Bit Man. Bed. Sperren/Status Allgemein 1 Bit Statuswert anfordern...
Seite 103: Kommunikationsobjekte Gruppe X
DALI-Gateway KNX 3.3.2 Kommunikationsobjekte Gruppe x Es ist möglich, Statusmeldungen zu parametrieren. Die Kommunikationsobjekte ändern sich. Je nach Parametrierung ändern sich die Kommunikationsobjekte, z.B. für Gruppe 1: Nr. 0 und 1 getrennte Kommunikationsobjekte oder gemeinsames Kommunikationsobjekt Nr. 0 Nr. 3 und 4 getrennte Kommunikationsobjekte oder gemeinsames Kommunikationsobjekt Nr. 3 Funktion Objektname Datentyp...
Seite 104 DALI-Gateway KNX Funktion Objektname Datentyp Flags 0, 6… Schalten/Status Gruppe x 1 Bit (EIS 1) K, L, S, Ü 84, 90 DPT 1.001 Das Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster - Gx Status, S. 64, der Parameter Statusmeldung des Schaltzustandes der Gruppe mit ja: über Objekt „Schal- ten/Status“...
Seite 105 DALI-Gateway KNX Funktion Objektname Datentyp Flags 3, 9… Helligkeitswert Gruppe x 1 Byte (EIS 6) K, S 87, 93 DPT 5.001 Über dieses Kommunikationsobjekt wird ein Helligkeitswert für die entsprechende Leuchten- gruppe x empfangen. Eine eventuell ablaufende Einbrennzeit hat eine höhere Priorität, sodass unter Umständen einzelne Teilnehmer nur den Helligkeitswert 100 % oder AUS an- nehmen können.
Seite 106 DALI-Gateway KNX Funktion Objektname Datentyp Flags 4, 10… Status Helligkeitswert Gruppe x 1 Byte (EIS 6) K, L, Ü 88, 94 DPT 5.001 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster - Gx Status, S. 64, der Parameter Statusmeldung des Helligkeitswertes der Gruppe mit der Option ja: über ge- trenntes Objekt „Status Helligkeitswert“...
Seite 107 DALI-Gateway KNX 3.3.2.1 Kommunikationsobjekte Störung Zusätzlich zu den Steuer-Befehlen und Statusmeldungen der Leuchten- gruppen, besteht über ein separates Kommunikationsobjekt für jede Leuchtengruppe die Möglichkeit, den Störungsstatus für die Leuchten- gruppe auf den KNX-Bus zu senden. Stand: Jun-15 (Änderungen vorbehalten) Seite 107 von 198...
Seite 108 DALI-Gateway KNX Funktion Objektname Datentyp Flags 5, 11… Störung Lampe oder EVG Gruppe x 1-Bit (EIS 1) K, L, Ü 89, 95 Störung EVG DPT 1.005 Störung Lampe Über dieses Kommunikationsobjekt kann, je nach Parametrierung im Parameterfenster - Gx Status, S. 64, eine Störung in der Leuchtengruppe x auf den KNX-Bus angezeigt werden. Dieses Kommunikationsobjekt ist ein variables Kommunikationsobjekt, welches in Abhängig- keit seiner Parametrierung die Information einer EVG-Störung, einer Lampen-Störung oder eine Kombination der beiden enthält.
Seite 109: Kommunikationsobjekte Ausgang A
DALI-Gateway KNX 3.3.3 Kommunikationsobjekte Ausgang A Je nach Parametrierung ändern sich die Kommunikationsobjekte, z.B. für Ausgang A: Nr. 99 und 100 getrennte Kommunikationsobjekte oder gemeins. Kommunikationsobjekt Nr. 99 Nr. 96 und 97 getrennte Kommunikationsobjekte oder gemeins. Kommunikationsobjekt Nr. 96 Hinweis Im Folgenden werden die Kommunikationsobjekte beschrieben, die sich auf den gesamten DALI-Ausgang und somit auf alle an ihm angeschlos- sene DALI-Teilnehmer beziehen.
Seite 110 DALI-Gateway KNX Funktion Objektname Datentyp Flags Schalten Ausgang A 1 Bit (EIS 1) K, S DPT 1.001 Über dieses Kommunikationsobjekt werden alle am DALI-Ausgang angeschlossenen DALI- Teilnehmer mit den im Parameterfenster Zentral, S. 35, vorgegebenen Helligkeitswerten ein- bzw. ausgeschaltet. Telegrammwert: 0 = AUS: alle Leuchten ausgeschaltet 1 = EIN: alle Leuchten eingeschaltet Beim Empfang eines EIN-Telegramms bestimmen die Parametereinstellungen, ob ein vorge-...
Seite 111 DALI-Gateway KNX Funktion Objektname Datentyp Flags Status Schalten Ausgag A 1 Bit (EIS 1) K, L,Ü DPT 1.001 Dieses Kommunikatioonsobjekt ist freigegeben, wenn Im Parameterfenster - A: Status, S. 43, der Parameter Statusmeldung des Schaltzustandes für den Ausgang mit der Option ja: über getrenntes Objekt „Status Schalten“...
Seite 112 DALI-Gateway KNX Funktion Objektname Datentyp Flags Helligkeitswert/Status Ausgang A 1 Byte (EIS 6) K, L, S, Ü DPT 5.001 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster - A: Status, S. 43, der Parameter Statusmeldung des Helligkeitswertes für diesen Ausgang mit der Option ja: über Objekt „Helligkeitswert/Status“...
Seite 113 DALI-Gateway KNX Funktion Objektname Datentyp Flags Störung Lampe Ausgang A 1-Bit (EIS 1) K, L, Ü DPT 1.005 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster - A: Status, S. 43, der Parameter „Störung Lampe“ mit der Option ja parametriert ist. Über dieses Kommunikationsobjekt kann eine Lampen-Störung gesendet bzw.
Seite 114 DALI-Gateway KNX Funktion Objektname Datentyp Flags Störung EVG Ausgang A 1-Bit (EIS 1) K, L, Ü DPT 1.005 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster - A: Status, S. 43, der Parameter „Störung EVG“ mit der Option ja parametriert ist. Über dieses Kommunikationsobjekt kann eine EVG-Störung gesendet bzw.
Seite 115 DALI-Gateway KNX Funktion Objektname Datentyp Flags Störung DALI Ausgang A 1-Bit (EIS K, L, Ü DPT 1.005 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster - A: Status, S. 43, der Parameter „Störung DALI“ mit der Option ja parametriert ist. Über dieses Kommunikationsobjekt kann eine DALI-Störung gesendet bzw. ausgelesen werden.
Seite 116 DALI-Gateway KNX Funktion Objektname Datentyp Flags Anzahl Störungen Ausgang A 1 Byte (EIS 6) K, L, Ü DPT 5.010 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster - A: Status, S. 43, der Parameter Störung Gruppen/Teilnehmer Code codierte Störmeldung freigeben mit ja parametriert ist.
Seite 117 DALI-Gateway KNX Funktion Objektname Datentyp Flags Störmeldung sperren Ausgang A 1 Bit (EIS 1) K, S DPT 1.003 Über dieses Kommunikationsobjekt besteht die Möglichkeit, die Störmeldungen (Lampen- und EVG- Störung) des Gateways zu sperren. Wenn die Störmeldungen gesperrt sind, führt das Gateway weiterhin Störmeldeuntersuchungen bezüglich Lampen- und EVG-Störung durch.
Seite 118 DALI-Gateway KNX Funktion Objektname Datentyp Flags Flexible Dimmzeit Ausgang A 1 Byte (Non- K, S EIS) NonDTP Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster Zentral, S. 35, einer oder mehrere Parameter zur Dimmzeit mit der Option Flexible Dimmzeit - über KNX einstellbar parametriert sind.
Seite 119 DALI-Gateway KNX Funktion Objektname Datentyp Flags Teilnehmer aufspüren Ausgang A 1 Bit (EIS 1) K, S DPT 1.010 Über dieses Kommunikationsobjekt kann der aktuelle Anlagenzustand für das Gateway als Referenzzustand gespeichert werden. Um eine EVG-Störung richtig detektieren zu können, muss das Gateway alle angeschlosse- nen DALI-Teilnehmer identifiziert haben und somit die zu überwachende Anzahl der ange- schlossenen DALI-Teilnehmer kennen.
Seite 120 DALI-Gateway KNX Funktion Objektname Datentyp Flags Lampen einbrennen Ausgang A 1 Bit (EIS 1) K, S DPT 1.010 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster Zentral, S. 35, der Parameter Einbrennen freigeben Objekt „Lampe Einbrennen“ mit der Option ja para- metriert ist.
Seite 121: Kommunikationsobjekte Szene X/Y
DALI-Gateway KNX 3.3.4 Kommunikationsobjekte Szene x/y Sobald die die Funktion Szenen im Parameterfenster Allgemein, S. 28, über den Parameter Szenen freigeben mit der Option ja freigegeben ist, steht das 8-Bit-Szenen-Kommunikationsobjekt zur Verfügung. Die Kommunikations- objekte für die 1-Bit-Ansteuerung einer Szene sind erst dann sichtbar, wenn die entsprechende Szene im Parameterfenster Szenen, S.
Seite 122 DALI-Gateway KNX Funktion Objektname Datentyp Flags 8-Bit-Szene Ausgang X 1 Byte K, S Non EIS DPT 18.001 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster Allgemein, S. 28, der Parameter Szenen freigeben mit der Option ja parametriert ist. Über dieses 8-Bit-Kommunikationsobjekt kann mittels eines codierten Telegramms ein Szenen-Telegramm gesendet werden, das die Leuchtengruppen in eine KNX-Szene ein- bindet.
Seite 123 DALI-Gateway KNX Funktion Objektname Datentyp Flags 120 … Szene speichern Szene x/y 1 Bit (EIS1) K, S X=1, 3…13 DPT 1.022 y= 2, 4…12 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster Szenen, S. 89, die entsprechenden Szenen freigegeben sind. Ein Telegramm, das über dieses Kommunikationsobjekt vom Gateway empfangen wird, ver- anlasst das Gateway die aktuellen Helligkeitswerte der Leuchtengruppen, die Teil der Szene sind, als neue Szenen-Helligkeitswerte für diese Szenen abzuspeichern und in die Teilnehmer der entsprechenden Leuchtengruppen zu schreiben.
Seite 124: Kommunikationsobjekte Allgemein
DALI-Gateway KNX 3.3.5 Kommunikationsobjekte Allgemein Funktion Objektname Datentyp Flags Man. Bed. Sperren/Status Allgemein 1 Bit (EIS 1) K, L, S, Ü DPT 1.003 Über dieses Kommunikationsobjekt wird die manuelle Bedienung (Test-Taste) gesperrt. Telegrammwert: 0 = manuelle Bedienung/Test-Taste ist freigegeben 1 = manuelle Bedienung/Test-Taste ist gesperrt Bei gesperrter manueller Bedienung besteht keine Möglichkeit die angeschlossenen DALI- Teilnehmer über das Gateway manuell zu schalten.
Seite 125 DALI-Gateway KNX Funktion Objektname Datentyp Flags Störmeldung Gateway- Allgemein 1 Bit (EIS 1) K, L, Ü Betriebsspan. DPT 1.005 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster Allgemein, S. 28, der Parameter „Störung Gateway-Betriebsspannung“ mit der Option ja parametriert ist. Sollte die Gateway-Betriebsspannung für mehr als fünf Sekunden ausfallen, wird sofort ein Störmelde-Telegramm gesendet.
Seite 126 DALI-Gateway KNX Funktion Objektname Datentyp Flags Fortsetzung Nr. 131 Bit 8: Störung Lampe: Wert 0 = keine Störung Wert 1 = Störung Bit 9: Störung EVG: Wert 0 = keine Störung Wert 1 = Störung Bit 10: Status der Teilnehmerüberwachung: Wert 0 = es liegt keine Überwachung vor (die DALI- Teilnehmer werden bei der Überwachung der EVG nicht berücksichtigt)
Seite 127 DALI-Gateway KNX Funktion Objektname Datentyp Flags Diagnose anfordern Allgemein 1 Byte (Non- K, S EIS) Non DPT Dieses Kommunikationsobjekt hat die Aufgabe zusammen mit dem Kommunikationsobjekt Diagnose (Nr. 131) den Funktions-Zustand des DALI-Ausgangs, einer Leuchtengruppen oder eines einzelnen DALI-Teilnehmers auf dem KNX-Bus abzubilden. Über das Kommunikations- objekt Diagnose anfordern wird die gewünschte Information vom Gateway abgefragt.
Seite 128: Kommunikationsobjekte Funktion Slave
DALI-Gateway KNX 3.3.6 Kommunikationsobjekte Funktion Slave Ist im Parameterfenster Gruppe, S. 54, die Zusatzfunktion Slave ausge- wählt erscheinen folgende Kommunikationsobjekte. Funktion Objektname Datentyp Flags 1, 7… Funktion Slave aktivieren Gruppe x 1 Bit (EIS1) K, S 85, 91 DPT 1.003 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster Gruppe, S.
Seite 129 DALI-Gateway KNX Funktion Objektname Datentyp Flags 3, 9… Helligkeitswert bzw. Gruppe x 1 Byte (EIS 6) K, S, Ü 87, 93 Helligkeitswert/Status DPT 5.001 K, S, L, Ü Dieses Kommunikationsobjekt ist immer freigegeben, um ohne weitere Parametereinstellung einen Helligkeitswert setzen zu können. Bei aktivierter Funktion Slave, werden normalerweise die über dieses Kommunikationsobjekt empfangenen Helligkeitswerte ignoriert.
Seite 130: Kommunikationsobjekte Funktion Sequenz
DALI-Gateway KNX 3.3.7 Kommunikationsobjekte Funktion Sequenz Ist im Parameterfenster Gruppe, S. 54, die Zusatzfunktion Sequenz aus- gewählt, erscheinen folgende Kommunikationsobjekte. Funktion Objektname Datentyp Flags 1, 7 … Funktion Sequenz aktivieren Gruppe x 1 Bit (EIS1) K, S 85, 91 DPT 1.003 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster Gruppe, S.
Seite 131: Kommunikationsobjekte Funktion Treppenlicht
DALI-Gateway KNX 3.3.8 Kommunikationsobjekte Funktion Treppenlicht Ist im Parameterfenster Gruppe, S. 54, die Zusatzfunktion Treppenlicht ausgewählt, erscheinen folgende Kommunikationsobjekte. Funktion Objektname Datentyp Flags 1, 7 … Funktion Treppenlicht Gruppe x 1 Bit (EIS1) K, S 85, 91 aktivieren DPT 1.003 Dieses Kommunikationsobjekt ist freigegeben, wenn im Parameterfenster Gruppe, S.
Seite 132: Planung Und Anwendung
DALI-Gateway KNX Planung und Anwendung In diesem Abschnitt finden Sie einige Tipps und Anwendungsbeispiele für den praktischen Einsatz des gruppenorientierten DALI-Gateways DALI- Gateway. Automatische DALI-Adressierung Um die Funktionsweise des Gateways besser zu verstehen, soll in diesem Kapitel die Adressierung des Gateways beschrieben werden. Für das Gateway ist eine DALI-Inbetriebnahme (Konfiguration) erforderlich.
Seite 133 DALI-Gateway KNX Das Funtkionsschaltbild zeigt, in welcher Reihenfolge die Funktionen des Gateways bearbeitet werden. Zeigen mehrere Kommunikationsobjekte im Funktionsschaltbild auf dieselbe Funktion, sind diese gleichrangig und wer- den in der Reihenfolge ihres Telegrammeingangs abgearbeitet. Stand: Jun-15 (Änderungen vorbehalten) Seite 133 von 198...
Seite 134: Überwachung Von Lampen Und Evg
DALI-Gateway KNX Überwachung von Lampen und EVG Mit dem DALI-Gateway kann der Störungszustand der Beleuchtung im Gebäude auf den KNX-Bus übertragen werden. Eine Zentrale oder Leit- stelle kann diese Information auswerten und anzeigen. Erforderliche In- standsetzungsmaßnahmen oder entsprechende Wartungszyklen können eingeleitet werden.
Seite 135 DALI-Gateway KNX Das Aufspüren der EVG ist auch manuell möglich, indem die Test-Taste auf dem Gateway länger als fünf Sekunden gedrückt wird. Ebenfalls besteht im Software-Tool die Möglichkeit das Aufspüren der EVG auszulösen. Hinweis Um eine Lampen-Störung zu erkennen, muss dies durch den DALI- Teilnehmer auf die DALI-Steuerleitung gesendet werden.
Seite 136: Austausch Von Dali-Teilnehmern
DALI-Gateway KNX Austausch von DALI-Teilnehmern Fällt ein DALI-Teilnehmer in einer vorhandenen DALI-Installation mit lücken- loser DALI-Adressierung der DALI-Teilnehmer aus, kann dieses durch einen DALI-Teilnehmer im Auslieferzustand (keine DALI-Adresse) ohne erneute Inbetriebnahme ausgetauscht werden. Der neue DALI-Teilnehmer erhält vom Gateway automatisch die erste freie DALI-Adresse sowie Gruppenzu- ordnung und Szenenparameter des ausgefallenen EVG und kann bei glei- chen technischen Eigenschaften die Funktionen des ausgefallenen DALI- Teilnehmers übernehmen.
Seite 137: Auswirkung, Alterung Von Leuchtmitteln
DALI-Gateway KNX Auswirkung, Alterung von Leuchtmitteln Jede Leuchtstofflampe altert im Laufe ihres Betriebs. Die Leuchtkraft der Leuchtstofflampe lässt nach, d.h., bei gleicher Ansteuerung ergibt sich eine geringere Helligkeit. Dies kann so weit gehen, dass die ursprünglich gewünschte Sollhelligkeit, auch bei maximaler Ansteuerung, nicht mehr erreicht wird.
Seite 138: Einbrennen Von Leuchtmitteln
DALI-Gateway KNX Einbrennen von Leuchtmitteln Bei Leuchtstofflampen wird eine Einbrennzeit empfohlen. Dieser Ein- brennvorgang ist nur einmal zu Beginn der Inbetriebnahme notwendig. Erst nach dieser Einbrennzeit haben Leuchtstofflampen einen stabilen Betriebswert, der ein bestmögliches Dimmverhalten und eine optimale Lebensdauer sicherstellt. In der Leuchtstoffröhre stellt sich durch das Einbrennen ein optimaler Druck ein.
Seite 139 DALI-Gateway KNX Wenn die Leuchte während der aktivierten Einbrennzeit ausgeschaltet wird, stoppt der Zählvorgang des Einbrennzählers. Beim erneuten Einschalten der Leuchte, wird der Zählvorgang fortgesetzt, die verbleibende Zeit wird auf 5-Minuten-Zählschritte gerundet. Bei Gateway-Betriebsspannungsausfall oder KNX-Spannungsausfall am Ga- teway wird die bereits abgelaufene Einbrennzeit gespeichert und nach Spannungswiederkehr weiter verwendet.
Seite 140: Überlappende Leuchtengruppen
DALI-Gateway KNX Überlappende Leuchtengruppen Zusätzlich zu der bekannten und üblichen KNX-Gruppenzuordnung, welche in der ETS vorgenommen wird, gibt es in der DALI-Technik Leuchtengrupp- en. Diese Leuchtengruppen werden im Falle des gruppenorientierten DALI-Gateway mit Hilfe eines Software-Tools, S. Fehler! Textmarke nicht definiert., zusammengestellt.
Seite 141: Prioritäten Bei Überlappenden Leuchtengruppen
DALI-Gateway KNX 4.6.1 Prioritäten bei überlappenden Leuchtengruppen Das Verhalten der Statusmeldung bei überlappenden Leuchtengruppen ist in den meisten Fällen parametrierbar, z.B. Schalten, Helligkeitswert, minimaler und maximaler Dimmwert. Sollte dies nicht der Fall sein, z.B. für die Zusatz- funktionen oder für das Verhalten bei DALI- und KNX-Spannungsausfall bzw.
Seite 142 DALI-Gateway KNX Leuchtengruppe 1 (G1) enthält die Leuchten 1 (L1) und 2 (L2). Leuchtengruppe 2 (G2) enthält die Leuchten 2 (L2) und 3 (L3) Eigenschaft Funktion Slave Funktion Treppenlicht KNX-Spannungsausfall 100 % 100 % KNX-Spannungswiederkehr 100 % 100 % 100 % Slave Reaktion auf Dimm- keine...
Seite 143: Statusmeldung Bei Überlappenden Leuchtengruppen
DALI-Gateway KNX 4.6.2 Statusmeldung bei überlappenden Leuchtengruppen Anhand eines Beispiels mit vier Leuchtengruppen soll die Berechnung der Status Helligkeitswerte erklärt werden. Die Statusmeldung des Schaltzu- standes ist vergleichbar, mit dem Unterschied, dass es nur zwei Zustände EIN und AUS gibt. Beispiel Alle Schaltzustände sind AUS Leuchtengruppe A:...
Seite 144 DALI-Gateway KNX Beispiel Gruppe D wird mit 100 % eingeschaltet: Status Helligkeitswert A: 50 % Status Helligkeitswert B: 50 % Status Helligkeitswert C: 50 % Status Helligkeitswert D: 100 % (0 % + 100 %) / 2 = 50 % Schaltstatus aller Leuchtengruppen ist EIN Gruppe A wird mit 100 % eingeschaltet:...
Seite 145: Dimmgrenzen Bei Überlappenden Leuchtengruppen
DALI-Gateway KNX 4.6.3 Dimmgrenzen bei überlappenden Leuchtengruppen Im Folgenden wird das Verhalten der minimalen und maximalen Dimmwerte (Dimmgrenzen) bei überlappenden Leuchtengruppen beschrieben. Ein DALI-Teilnehmer kann nur einen minimalen und eine maximalen Dimm- wert annehmen, der im DALI-Teilnehmer selbst gespeichert ist. Ist der DALI- Teilnehmer Mitglied in mehreren Leuchtengruppen, die unterschiedliche Dimmgrenzen besitzen, ist im Gateway parametrierbar, welche Dimm- grenzen für diesen DALI-Teilnehmer gelten.
Seite 146 DALI-Gateway KNX Beispiel Gruppe A wird mit 100 % eingeschaltet: Gruppe A Dimmgrenzen: 1…100 % Gruppe B Dimmgrenzen: 20…80 % Gruppe C Dimmgrenzen: 30…70 % Min Dimmwert 20 % 30 % 30 % Max. Dimmwert 100 % 80 % 70 % 70 % 100 % Helligkeitswert...
Seite 147 DALI-Gateway KNX Beispiel Gruppe B und C werden mit 10 % eingeschaltet, Gruppe A ist AUS: Gruppe A Dimmgrenzen: 1…100 % Gruppe B Dimmgrenzen: 20…80 % Gruppe C Dimmgrenzen: 30…70 % Min Dimmwert 20 % 30 % 30 % Max. Dimmwert 100 % 80 % 70 %...
Seite 148: Gemeinsames Kommunikationsobjekt Für Steuer-Befehl Und Status
DALI-Gateway KNX Gemeinsames Kommunikationsobjekt für Steuer-Befehl und Status Das DALI-Gateway lässt die Möglichkeit zu über Steuerobjekte (Schalten, Helligkeitswert) auch gleichzeitig den Status (Schalten/Status, Helligkeits- wert/Status) zurückzumelden. Hierbei ist besonders zu beachten, dass in einer KNX-Gruppe mit mehreren Steuerobjekten nur ein Teilnehmer den Status zurückmelden darf. Dieser Teilnehmer ist als der Sendende zu parametrieren.
Seite 149: Treppenlicht
DALI-Gateway KNX Treppenlicht Das DALI-Gateway besitzt eine Funktion Treppenlicht, die über individuelle Schalt-Telegramme der einzelnen Leuchtengruppen ausgelöst oder ge- stoppt werden kann. Es ist zu berücksichtigen, dass sich die Funktion Treppenlicht aus zwei Szenen zusammen. Das Gateway verwendet mit der Auswahl der Funktion Treppenlicht, automatisch intern die Szenen 13 und 14.
Seite 150 DALI-Gateway KNX Verhalten Spannungswiederkehr: Das Verhalten nach KNX-Spannungswiederkehr sowie nach Gateway- Betriebsspannungswiederkehr ist im Parameterfenster - Gx Treppenlicht, S. 83, parametrierbar. Wenn die Option aktiv oder vor dem Spannungs- ausfall die Funktion Treppenlicht aktiv war und letzter Zustand parametriert ist, wird die Basishelligkeit eingestellt. Verhalten auf Schalt-Telegramm während des Treppenlichtverlaufs: Wenn noch nicht die Abdimmzeit erreicht ist und das Gateway für die Leuch- tengruppe ein AUS-Telegramm empfängt, wird sofort das Abdimmen einge-...
Seite 151 DALI-Gateway KNX In der folgenden Tabelle ist, bei parametrierter Funktion Treppenlicht, das Verhalten auf eingehende Telegramme dargestellt. Funktion Treppenlicht Betriebssituation Aktiv oder Abdimm- Inaktiv Kommunikationsobjekte Phase Andimm- Halten- Standby Phase Phase Basishelligkeits- Phase Download (Beginn) Wie KNX-Spannungsausfall Download (Ende) Wie KNX-Spannungswiederkehr Spannungs- Parametrierbar: Parametrierter Helligkeitswert Gx: Störung wird eingestellt...
Seite 152: Szene
DALI-Gateway KNX Szene Das DALI-Gateway besitzt die Möglichkeit die 16 Leuchtengruppen in 14 Szenen einzubinden. Die einmal in der ETS parametrierten Szenen können in folgenden Funktionen zum Einsatz kommen: • Normaler Szenen-Aufruf über die Kommunikationsobjekte 8-Bit-Szene (1 Byte) oder Szene abrufen (1 Bit) •...
Seite 153 DALI-Gateway KNX Hinweis Die Lichtszeneneinstellungen bleiben im Gateway auch nach einem KNX- Spannungsausfall oder Gateway-Betriebsspannungsausfall gespeichert. Sollte ein EVG ausgetauscht werden, stehen die Lichtszenen sofort, ohne eine weitere Inbetriebnahme, zur Verfügung. Bei einem KNX-Spannungsausfall oder Gateway-Betriebsspannungsausfall wird die Funktion Szene nicht fortgesetzt. Es wird der Helligkeitswert einge- stellt, der bei Spannungsausfall bzw.
Seite 154: Slave
DALI-Gateway KNX 4.10 Slave Wenn die Funktion Slave aktiviert ist, folgt die Leuchtengruppe des Gate- ways dem Helligkeitswert, der ihm durch das Kommunikationsobjekt Slave Helligkeitswert vorgegeben wird. Helligkeitswerte auf dem Kommunikations- objekt Helligkeitswert werden ignoriert. Ein Telegramm mit dem Wert 0 auf das Kommunikationsobjekt Funktion Slave aktivieren deaktiviert die Funktion Slave.
Seite 155 DALI-Gateway KNX In der folgenden Tabelle ist das Verhalten auf eingehende Telegramme bei parametrierter Funktion Slave dargestellt. Funktion Slave Betriebssituation oder Inaktiv Standby Läuft (Aktiv) Kommunikationsobjekte (Funktion Slave aktivieren = 0) (Slave-Betrieb aktivieren = 1) (Funktion Slave aktivieren = 1) Download (Beginn) Wie KNX-Spannungsausfall Download (Ende)
Seite 156: Sequenz
DALI-Gateway KNX 4.11 Sequenz Das DALI-Gateway besitzt eine Funktion Sequenz. Eine Sequenz ist eine Aneinanderreihung von maximal zehn Szenen. Diese werden nacheinander mit ihren parametrierten Helligkeitsübergängen aufgerufen. Die Funktion Sequenz wird über die Schalt-Telegramme der Gruppen angesteuert oder gestoppt. Die eingestellte Funktion Sequenz kann bis zu 255mal wiederholt werden.
Seite 157 DALI-Gateway KNX Zunächst wird der zeitliche Verlauf, die Sequenz-Schritte mit Übergangszeit und Laufzeit im Parameterfenster Sequenz, S. 93, eingestellt: Schritt 2 grün 5 + rot = 7 + grün Szenen-Nr. 1 rot 2 AUS 3 grün 4 blau blau 2 AUS Magenta = gelb Übergangs-...
Seite 158 DALI-Gateway KNX Die Helligkeitswerte in den Sequenz-Schritten werden in den verwendeten Szenen eingestellt. Für den oben gezeigten Sequenzverlauf ergeben sich die folgenden Szenenwerte: Szene-Nr. 100 % Gruppe 1 (AUS) 100 % 100 % 100 % Szenenwert (AUS) oder (AUS) oder oder (255) oder (255)
Seite 159 DALI-Gateway KNX Bei Szene 6 (Magenta) ist zu beachten, dass der Helligkeitswert der Grup- pe 7 (Blau) schon auf 100 % war und durch die Parametrierung keine Ände- rung (nicht Bestandteil dieser Szene) beibehalten wird. Eine Sequenz wird über die Kommunikationsobjekte Schalten bzw. Schal- ten/Status der beteiligten Leuchtengruppen angesteuert.
Seite 160 DALI-Gateway KNX Das Verhalten auf ein Dimm-, Helligkeitswert setzen- und Szenen- Telegramm während der Funktion Sequenz ist im Parameterfenster - Gx Sequenz, S. 79, parametrierbar. Das Telegramm kann ignoriert oder die Funktion Sequenz deaktivieren, sodass die Leuchtengruppe als „norma- le“ Leuchtengruppe reagiert und erst durch ein Telgramm mit dem Wert 1 auf dem Kommunikationsobjekt Funktion Sequenz aktivieren erneut aktiviert werden.
Seite 161 DALI-Gateway KNX In der folgenden Tabelle ist das Verhalten auf eingehende Telegramme bei parametrierter Funktion Sequenz dargestellt: Betriebssituation Funktion Sequenz oder Aktiv Inaktiv Standby Kommunikationsobjekte Schritt X Angehalten Download (Beginn) Wie KNX-Spannungsausfall Download (Ende) Wie KNX-Spannungswiederkehr Spannungs- Parametrierbar: - Helligkeitswert: Gx Störung ausfall KNX- Parametrierbar:...
Seite 162: Dali-Dimmkurve
DALI-Gateway KNX 4.12 DALI-Dimmkurve Die DALI-Dimmkurve ist der Empfindlichkeit des menschlichen Auges ange- passt. Hierdurch ergibt sich für den Lichtstrom eine logarithmische Kennlinie, die jedoch durch die menschliche Wahrnehmung als ein linearer Helligkeits- verlauf erkannt wird. Hinweis Die IEC 62386-102 beschreibt die DALI-Werte als arc power across the light source (elektrische Leistung am Leuchtmittel), welche in den meisten Fällen einen nahezu linearen Zusammenhang zum Lichtstrom bildet.
Seite 163 DALI-Gateway KNX KNX Status Helligkeitswert Lichtstrom [%] DALI-Wert KNX-Wert KNX-Wert [%] Die Tabelle setzt ein ideales DALI-Betriebsmittel (DALI-Dimmbereich 0,1…100 %) und im Gateway einen KNX Dimmbereich von 0,4…100 % vo- raus. Zeile A und B ist der Helligkeitswert den das Gateway über den KNX-Bus als digitalen Zahlenwert (0…255) oder in % (0…100) empfängt.
Seite 164: Kennlinienkorrektur Lineare Dimmkurve
DALI-Gateway KNX 4.12.1 Kennlinienkorrektur lineare Dimmkurve Die im vorherigen Kapitel beschriebene DALI-Kennlinie nach IEC 62386- 102, kann durch das DALI-Gateway derart angepasst werden, dass sich ei- ne lineare Kennlinie von KNX-Helligkeitswert [%] zum Lichtstrom ergibt. Das Gateway berechnet ausgehend vom KNX-Helligkeitswert (Spalte A oder B) den entsprechenden DALI-Stellwert (Spalte C), der notwendig ist, um vom Zahlenwert den gleichen Lichtstrom (Spalte D) zu erreichen.
Seite 165: Kennlinienkorrektur Mit Phys-Min. Dimmwert
DALI-Gateway KNX 4.12.2 Kennlinienkorrektur mit phys-min. Dimmwert Die zweite Möglichkeit der Kennlinienkorrektur berücksichtigt den physika- lisch minimalen Dimmwert des Vorschaltgeräts. Der physikalisch minimale Dimmwert wird herausgerechnet, so dass der komplette KNX-Stellbereich von 1…100 % auf dem KNX-Bus verwendbar ist. Im Idealfall (EVG mit einem physikalischen minimalen Dimmwert von 0) ergibt sich die normale DALI Transformationstabelle (4.13).
Seite 166: Anhang
DALI-Gateway KNX Anhang Schlüsseltabelle Störung Gruppe/Teil- nehmer Code (Nr. 104) Über das Kommunikationsobjekt Störung Gruppe/Teilnehmer Code, besteht die Möglichkeit sich eine codierte Information über den Störungs- zustand der Leuchtengruppe oder des einzelnen Teilnehmers auf dem KNX- Bus darzustellen. Für weitere Informationen siehe: Kommunikationsobjekt Nr.
Seite 167 DALI-Gateway KNX Zunächst ist die Schlüsseltabelle für den Störungszustand einer Leuchten- gruppe dargestellt: Bit- Bit- Es liegt keine Störung vor. Es liegt eine EVG-Störung vor.                ...
Seite 168 DALI-Gateway KNX Die nächste Schlüsseltabelle zeigt den Zusammenhang zwischen dem Wert des Kommunikationsobjekts und dem Störungszustand eines Teilnehmers: Bit- Bit- Es liegt keine Störung vor. Es liegt eine Lampen-Störung vor.           ...
Seite 169 DALI-Gateway KNX Bit- Bit- Es liegt eine EVG-Störung vor. Es liegt eine Lampen- und EVG-Störung vor.                         ...
Seite 170: B.2 Tabelle Überblendzeiten Flexible Dimmzeit (Nr. 109)
DALI-Gateway KNX Tabelle Überblendzeiten Flexible Dimmzeit (Nr. 109) Über das Kommunikationsobjekt Flexible Dimmzeit besteht die Möglichkeit, die in der DALI-Norm DIN EN 62386-102 definierte Überblendzeit über den KNX-Bus auf die DALI-Steuerleitung zu übertragen, sodass die dafür vorge- sehenen DALI-Teilnehmer die DALI-Überblendzeiten verwenden. Die Option Flexible Dimmzeit für die Leuchtengruppe kann in unterschiedli- chen Parameterfenstern und Parametern ausgewählt werden, z.B.
Seite 171: B.3 Schlüsseltabelle 8-Bit-Szene (Nr. 112)
DALI-Gateway KNX Schlüsseltabelle 8-Bit-Szene (Nr. 112) Diese Schlüsseltabelle zeigt den Telegramm-Code einer 8-Bit-Szene im Hexadezimal- und Binär-Code. Hinweis Von den 64 im KNX möglichen Szenen, stehen mit dem Gateway nur die ersten 14 Szenen zur Verfügung. Beim Aufrufen bzw. Speichern einer Szene werden folgende 8-Bit-Werte gesendet.
Seite 172: B.4 Schlüsseltabelle Diagnosebyte Anfordern (Nr. 132)
DALI-Gateway KNX Schlüsseltabelle Diagnosebyte anfordern (Nr. 132) Mit dem Kommunikationsobjekt Diagnosebyte anfordern, wird die Diagnose- Information des Kommunikationsobjekts Nr. 131 Diagnosebyte angefordert. Die folgende Schlüsseltabelle zeigt den Zusammenhang zwischen dem Wert des Kommunikationsobjekts und dem DALI-Teilnehmer bzw. der Leuchten- gruppe: Bit- Bit- ...
Seite 173: B.5 Schlüsseltabelle Diagnosebyte Low Byte (Nr. 131)
DALI-Gateway KNX Schlüsseltabelle Diagnosebyte Low Byte (Nr. 131) Mit dem 2-Byte-Kommunikationsobjekt Diagnosebyte, werden Informationen zu einem DALI-Teilnehmer oder einer Leuchtengruppe auf dem KNX-Bus zur Verfügung gestellt. Das Kommunikationsobjekt Nr. 131 Diagnosebyte wird über das Kommunikationsobjekt Nr. 132 Diagnosebyte anfordern aktua- lisiert und auf den KNX-Bus gesendet.
Seite 174: B.6 Schlüsseltabelle Diagnosebyte High Byte (Nr. 131)
DALI-Gateway KNX Schlüsseltabelle Diagnosebyte High Byte (Nr. 131) Mit dem 2-Byte-Kommunikationsobjekt Diagnosebyte, werden Informationen zu einem DALI-Teilnehmer oder einer Leuchtengruppe auf dem KNX-Bus zur Verfügung gestellt. Das Kommunikationsobjekt Nr. 131 Diagnosebyte wird über das Kommunikationsobjekt Nr. 132 Diagnosebyte anfordern aktua- lisiert und auf den KNX-Bus gesendet.
Seite 175 DALI-Gateway KNX Bit- Bit- Bit-                                    ...
Seite 176: B.7 Software-Tool
DALI-Gateway KNX Software-Tool Das Software-Tool ist ein Hilfsprogramm für das DALI-Gateway. Im Software-Tool sind folgende Funktionen integriert: • Verbindungsaufbau zum Gateway • Test (EIN/AUS-Schalten) der einzelnen DALI-Teilnehmer oder Leuchtengruppen • Umadressieren einzelner DALI-Teilnehmer (DALI-Adresse) • Zuordnung der DALI-Teilnehmer in Leuchtengruppen (DALI- Gateway) •...
Seite 177 DALI-Gateway KNX Dies alles ist möglich, ohne die Anlage versehentlich selbst verändern oder beeinflussen zu können. Eine Veränderung der DALI-Anlage ist nur im Kon- figurationsmodus möglich. Daher ist die Beleuchtungsanlage im Anzeige- modus (Beobachtung) voll funktionsfähig. Somit ist das Software-Tool im Anzeigemodus ein ideales Werkzeug für ei- nen Facility-Manager, der hier auch ohne KNX- und DALI-Kenntnisse einen sofortigen Zustand der Beleuchtungsanlage bei vollem Funktionsumfang erhält.
Seite 178 DALI-Gateway KNX Die Gruppen- wie auch Szenenzugehörigkeit sind sowohl im Gateway als auch in den DALI-Teilnehmern gespeichert. Sollte ein Unterschied zwischen den im Gateway gespeicherten Gruppen-Zuordnungen zu den Informationen im DALI-Gerät bestehen, wird dies als Konflikt angezeigt. Im Konfigurationsmodus besteht nun die Möglichkeit, die gespeicherte Information vom Gateway in die DALI-Teilnehmer (mit der entsprechenden DALI-Adresse) zu schreiben oder umgekehrt die Information von den DALI- Teilnehmern in das Gateway zu übertragen.
Seite 179: B.7.1 System-Voraussetzungen
DALI-Gateway KNX B.7.1 System-Voraussetzungen Das Software-Tool benötigt einen IBM oder IBM-kompatiblen PC/Laptop mit dem Microsoft Betriebssystem, Windows XP, 2000 oder Vista. Das Software-Tool wurde mit deutschen und englischen Betriebssystemen getestet. Ebenfalls muss eine Verbindung zum KNX-Bus über eineRS232-, USB- oder IP-Schnittstelle bestehen.
Seite 180: B.7.2 Aufruf Des Software-Tools
Software-Tools Nach Entpacken der ZIP-Datei „DALI-Gateway_KNX_Software-Tool_de.zip“ und Ausführen des Setup-Programms durch Doppelklicken auf Setup.exe wird das Software-Tool installiert und es entsteht das Verzeichnis c:\Programme\Theben AG\DALI-Gateway KNX Software-Tool. In dem Verzeichnis sind folgende Dateien enthalten: • DALI-Gateway_KNX_Software-Tool de-en.exe: Hauptprogramm. Durch Aufrufen, z.B. Doppelklick auf dieser Datei, wird das Software- Tool gestartet.
Seite 181 DALI-Gateway KNX Durch Doppelklick auf das Symbol auf dem Windows Desktop startet das Software-Tool. Voraussetzung für die Verbindung des Software-Tools mit dem Gateway ist die physikalische Adressierung des Gateways mittels der ETS. Nachdem die physikalische Geräteadresse an das Gateway vergeben wurde, ist keine ETS mehr erforderlich.
Seite 182: B.7.3 Verbindung Zum Knx
DALI-Gateway KNX B.7.3 Verbindung zum KNX Nach dem Start des Software-Tools wird der Anwender aufgefordert die physikalische Adresse des Gateways einzugeben, zu dem die Verbindung aufgebaut werden soll. Um eine Verbindung zum KNX-Bus aufzubauen, muss der PC/Laptop mit einer RS232, USB oder IP-Schnittstelle an den KNX-Bus angeschlossen sein.
Seite 183 DALI-Gateway KNX Stellen Sie in diesem Fenster Ihre individuellen Schnittstellenparameter ein und bestätigen Sie die Eingabe mit der Schaltfläche OK. Wenn die Verbindung zum KNX-Bus hergestellt und das Gateway erkannt wurde, befinden Sie sich nun im Anzeigemodus des Software-Tools. In diesem Modus können sie die Anlage nicht beeinflussen oder verändern. Die Anlage arbeitet ungestört und mit voller Funktionalität weiter.
Seite 184: B.7.4 Anzeigemodus
DALI-Gateway KNX B.7.4 Anzeigemodus Wenn die Verbindung zum KNX-Bus hergestellt und das Gateway erkannt ist, erscheint das Fenster Optionen des Software-Tools. Die Verbindung zum Gateway wird durch das Auftauchen eines Reiters (DALI-Gateway), Ausgang A, angezeigt. Zur leichteren Erkennung blinken die Reiter kurz nach dem Aufbau der Verbindung.
Seite 185 DALI-Gateway KNX Die DALI-Teilnehmer werden überwacht, wenn für den DALI-Ausgang die Funktion Teilnehmer aufspüren durchgeführt wird. Die Funktion Teilnehmer aufspüren kann auf drei Arten erfolgen: • im Konfigurationsmodus über die Schaltfläche Teilnehmer aufspüren, • über ein Telegram mit dem Wert 1 auf dem Kommunikationsobjekt Teilnehmer aufspüren, •...
Seite 186 DALI-Gateway KNX In der Datei sind die DALI-Teilnehmer und ihre Leuchtengruppen-Zuordnung und umgekehrt die Leuchtengruppe mit den zugeordneten DALI- Teilnehmern aufgelistet. Diese Informationen können sowohl für die Projekt- dokumentation als auch für die Analyse des Anlagenzustandes verwendet werden. Der Anlagenzustand wird in einer 8 x 8 Matrix dargestellt. Jedes Feld stellt eines der maximal 64 anschließbaren DALI-Teilnehmer dar.
Seite 187 DALI-Gateway KNX Hinweis Sollte durch eine entsprechende Parametrierung im Parameterfenster Allgemein, S. 28, keine automatische Adressierung durch das Gateway zugelassen sein, wird keine DALI-Adresse vergeben und der DALI- Teilnehmer erscheint nicht in der Darstellung. Im Anzeigemodus wird der Anlagenzustand angezeigt, der im Gateway ge- speichert ist und nicht der Zustand den die EVG besitzen.
Seite 188: B.7.5 Bedeutung Der Symbole
DALI-Gateway KNX B.7.5 Bedeutung der Symbole Die angezeigten Symbole haben folgende Bedeutung: DALI-Teilnehmer bzw. Leuchtengruppe erkannt und Status OK (keine Lampen- oder EVG-Störung). In diesem Beispiel entspricht die 14 dem DALI- Teilnehmer und G10 der Leuchtengruppe. DALI-Teilnehmer bzw. Leuchtengruppe meldet eine Lampen-Störung.
Seite 189 DALI-Gateway KNX Durch betätigen des Gruppensymbols mit dem Plus-Zeichen wird der ausgewählte DALI-Teilnehmer zu dieser Leuchtengrup- pe hinzugefügt. Ist eine Leuchtengruppe durch Anklicken ausgewählt, werden alle Teilnehmer angezeigt die dieser Gruppe angehören. Durch einen Klick mit dem Mauszeiger auf das Teilnehmersym- bol mit dem Minus-Zeichen, wird dieser Teilnehmer aus der Leuchtengruppe entfernt.
Seite 190: B.7.6 Konfigurationsmodus
DALI-Gateway KNX B.7.6 Konfigurationsmodus Das Software-Tool besitzt einen Konfigurationsmodus, in dem die am Gateway angeschlossenen DALI-Teilnehmer getestet, ihre DALI- Adresse projektspezifisch geändert und die Gruppenzuordnung der einzel- nen DALI-Teilnehmer vorgenommen werden kann. Der Wechsel in den Konfigurationsmodus erfolgt im Menüpunkt Extra > Kon- figurationsmodus aktivieren.
Seite 191 DALI-Gateway KNX Hinweis Sollte das Passwort vergessen worden sein, kann durch Löschen der Datei settings.cfg das Passwort wieder auf die ursprüngliche Einstellung (123) zurückgesetzt werden. Die Datei settings.cfg ist im Verzeichnis des Software-Tools zu finden. Beim nächsten Aufruf des Software-Tools wird die Datei settings.cfg wie- der automatisch erzeugt.
Seite 192 DALI-Gateway KNX Hier haben Sie die Möglichkeit, die am Gateway angeschlossenen DALI- Teilnehmer umzuadressieren. Alle KNX-Zuordnung werden automatisch angepasst: Die im Software-Tool angezeigte Gruppen-Nummer (DALI-Adresse) ent- spricht der Nummer der Gruppe im KNX. Hinweis Die tatsächliche DALI-Adresse ist um einen Zähler reduziert, da die DALI- Adressierung bei 0 beginnt.
Seite 193 DALI-Gateway KNX Beim gruppenorientierten Gateway sehen Sie auch die 16 Gruppenfelder: Durch einfachen Mausklick wird der gewünschte DALI-Teilnehmer bzw. die Leuchtengruppe ausgewählt. Dies wird dadurch kenntlich gemacht, dass das Bildschirmsymbol Lampen aufleuchtet. Die Teilnehmer schalten ent- sprechend mit dem Helligkeitswert für einen selektierten Teilnehmer ein. Die Helligkeit des Einschaltens ist als 0 (AUS) bis 254 (max.
Seite 194 DALI-Gateway KNX Der nächste DALI-Teilnehmer kann durch einen erneuten Klick mit der Maus oder durch Drehen des „Mausrades“ ausgewählt werden. Der neue selek- tierte Teilnehmer wird eingeschaltet und das Symbol ändert sich zur leuch- tenden Lampe. Der zuvor ausgewählte Teilnehmer erlischt bzw. geht auf den deselektierten Helligkeitslevel.
Seite 195: B.7.7 Beenden Software-Tool
DALI-Gateway KNX B.7.7 Beenden Software-Tool Das Software-Tool kann über den Menüpunkt Datei > Beenden verlassen werden. Wenn der Konfigurationsmodus oder das Software-Tool verlassen wird, nehmen die DALI-Teilnehmer den Helligkeitswert an, der als deselektierte Helligkeit parametriert ist. B.7.8 Automatische Adressierung Um die Funktionsweise des Software-Tools besser zu verstehen, soll in die- sem Abschnitt die Adressierung des DALI-Gateways beschrieben werden.
Seite 196 DALI-Gateway KNX Falls der neue DALI-Teilnehmer schon eine DALI-Adresse besitzt, die im Gateway verwendet wird, erhält einer der beiden adressengleichen DALI- Teilnehmer eine neue, noch nicht verwendete DALI-Adresse. Hierdurch kann auch der alte, schon am Gateway angeschlossene DALI-Teilnehmer die neue Adresse erhalten. Stand: Jun-15 (Änderungen vorbehalten) Seite 196 von 198...
Seite 197: B.7.9 Wechsel Von Dali-Betriebsgeräten
DALI-Gateway KNX B.7.9 Wechsel von DALI- Betriebsgeräten Das Software-Tool kann ebenfalls eingesetzt werden, falls mehr als zwei EVG in einem DALI-Ausgang des Gateways ausgefallen sind. Falls nur ein EVG ausgefallen ist und eine lückenlose DALI-Adressierung der DALI- Teilnehmer vorliegt (Normalfall beim Gateway), kann ein EVG ohne DALI- Adresse (Auslieferzustand) ohne eine Inbetriebnahme ausgetauscht werden.
Seite 198: B.8 Weiterführende Informationen Zu Dali
DALI-Gateway KNX Weiterführende Informationen zu DALI Weitere Informationen zu DALI und seinen Möglichkeiten in der Beleuch- tungstechnik finden Sie im DALI Handbuch der DALI AG welche dem ZVEI angehört: Dieses Handbuch und weitere Informationen zum Thema DALI sind auf der Internetseite www.dali-ag.org der DALI AG zu finden.

Theben 9070722 Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für Theben 9070722

Inhaltszusammenfassung für Theben 9070722

Inhaltsverzeichnis
