Theben CONEXA 2.0 Bedienungsanleitung

CONEXA 2.0
0100200
Smart Meter Gateway
Kommunikationsmodul für
Zählerdatenfernauslesung
Montage- und Bedienungsanleitung
Ausgabedatum: 19.05.2015
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
 Montage ausschließlich von Elektrofachkraft durch-
führen lassen!
• Das Gerät ist für die Montage an der Wand oder in einem
Zählerschrank über eine 3-Punktbefestigung vorgesehen
• Es entspricht der Produktnorm EN 62052-11 (Messein-
richtungen für Wechselstromzähler)
• Schutzart IP 51 nach Einbau im entsprechenden Schaltschrank
oder für den Wandaufbau (an der glatten Wand, kein Rauputz,
keine Ziegelwand!) im Innenraum mit zusätzlichen Dichtungen
(9070719)
Bestimmungsgemäße Verwendung
• CONEXA 2.0 ist eine multi-utility-fähige Kommunikationsein-
heit, die eine Zählerdatenfernauslesung ermöglicht.
Die Daten (Strom, Gas, Wasser, Wärme) werden gesammelt,
gespeichert und verschlüsselt an den Versorger weitergeleitet.
Entsorgung
• Gerät zur umweltgerechten Entsorgung an den Eigentümer
zurücksenden
2. Montage
• Der Datenaustausch mit dem Zähler erfolgt über RS 232
(RJ 10-Buchse) und / oder über M-Bus / wM-Bus (USB-Buchse).
• Das Gehäuse besteht aus folgenden Einheiten:
– Grundgerät
– plombierbarer Schutzdeckel
 Gerät über die Dreipunktbefestigung am Zählerkreuz im
Schrank oder an der Wand befestigen.
 Gerät mit Netz verbinden (siehe Anschlussbild).
 Schutzdeckel aufsetzen sowie Schrauben festdrehen, ggf.
309689 02
Plomben anbringen.
3. Anschluss
 Netzanschlussklemme nicht entnehmen, da sie fest mit dem
Gerät verbunden ist.
 Bei der Wandmontage nur doppelt isoliertes Netzanschlusskabel
von 0,5 bis 1,5 mm² verwenden
(bis zur Zugentlastung).
 Datenleitungen vom Netzanschluss und den Netzleitungen
getrennt führen.

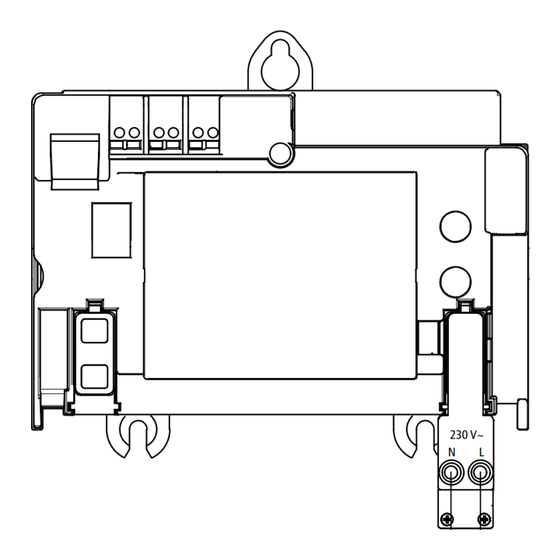

230 V~
N L
Netzanschluss
mit 2 Schraub-
klemmen
(0,5 – 1,5 mm )
2
L
N
1
