polski
2.2
Ostrzeżenia w treści instrukcji
OSTRZEŻENIE
■ Ten piktogram oznacza możliwe zagrożenie
poważnym lub wręcz śmiertelnym wypadkiem.
► Oznaczone nim środki mogą zapobiec
poważnemu lub śmiertelnemu wypadkowi.
WSKAZÓWKA
■ Ten piktogram oznacza potencjalne zagroże‐
nie szkodami w mieniu.
► Oznaczone nim środki mogą zapobiec
szkodom w mieniu.
2.3
Symbole w tekście
Ten symbol odsyła do rozdziału niniejszej
instrukcji obsługi.

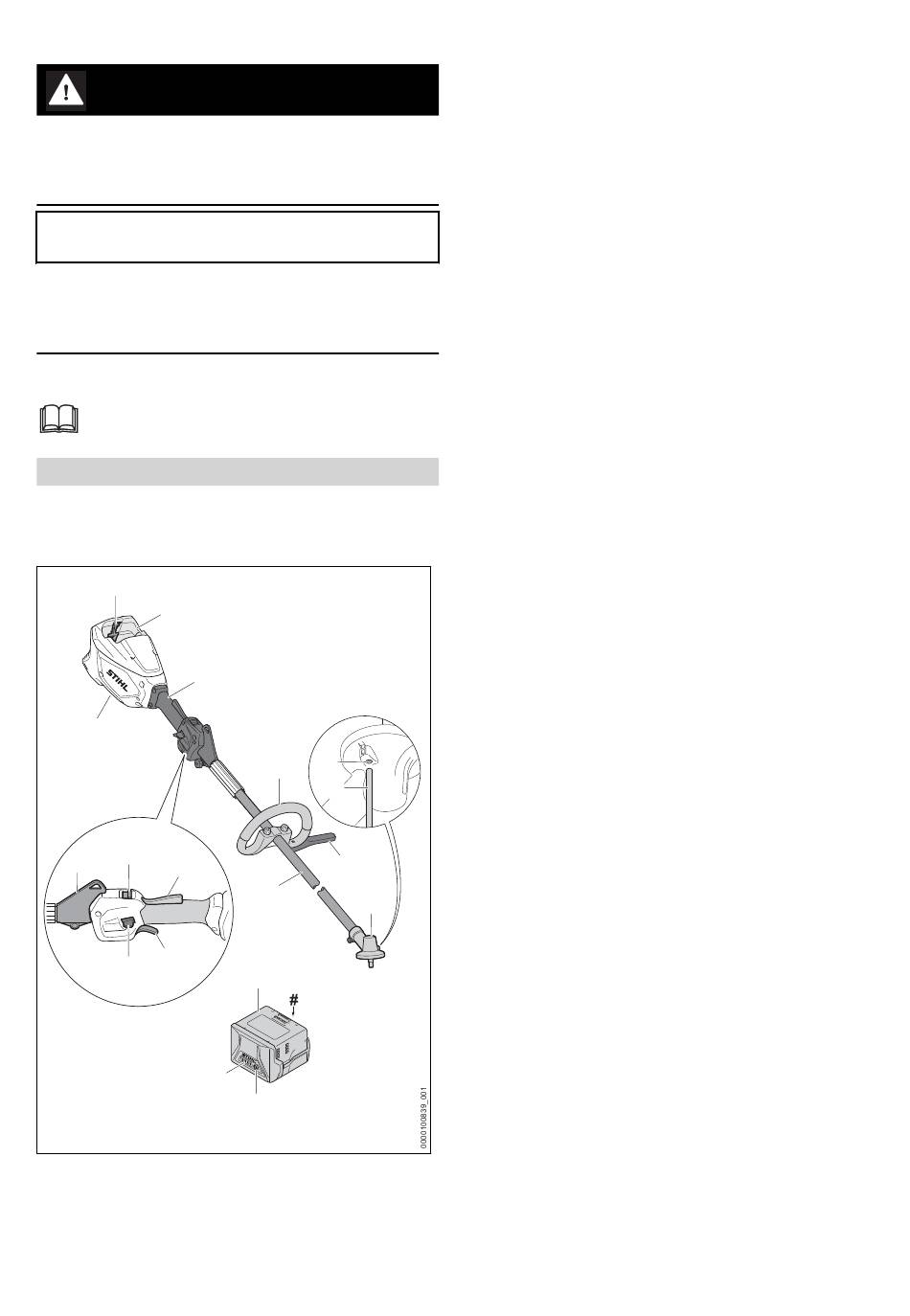

3
Przegląd
3.1
Kosa mechaniczna, akumulator
i ładowarka
1
2
3
#
5
4
6
7
8
17
1 Komora akumulatora
Komora służy do wkładania akumulatora.
90
12
9
13
10
11
14
15
16
2 Dźwignia blokady
Dźwignia blokady trzyma akumulator w komo‐
rze akumulatora.
3 Uchwyt manipulacyjny
Uchwyt manipulacyjny służy do obsługi, trzy‐
mania i prowadzenia kosy mechanicznej.
4 Zawiesie
Zawiesie służy do zawieszenia systemu noś‐
nego.
5 Przełącznik stopnia mocy
Przełącznik stopnia mocy służy do ustawiania
poziomu mocy.
6 Dźwignia Ergo
Dźwignia Ergo utrzymuje suwak odblokowu‐
jący w swojej pozycji po puszczeniu dźwigni
przełącznika.
7 Dźwignia przełącznika
Dźwignia przełącznika służy do włączania i
wyłączania kosy.
8 Suwak odblokowujący
Suwak odblokowujący odblokowuje dźwignię
przełącznika.
9 Uchwyt obwiedniowy
Uchwyt obwiedniowy służy do trzymania i
prowadzenia kosy.
10 Element dystansowy
Element dystansowy chroni przedmioty przed
kontaktem z narzędziem tnącym.
11 Wysięgnik
Wysięgnik łączy wszystkie elementy.
12 Otwór na sworzeń blokujący
Otwór służy do włożenia sworznia blokują‐
cego.
13 Sworzeń blokujący
Sworzeń blokujący blokuje wałek w przy‐
padku zamontowania narzędzia tnącego.
14 Obudowa przekładni
Obudowa przekładni zasłania przekładnię.
15 Akumulator
Akumulator zasila kosę.
16 Diody
Diody sygnalizują stan naładowania akumula‐
tora i ewentualne usterki.
17 Przycisk
Przycisk włącza diody na akumulatorze.
# Tabliczka znamionowa z numerem seryjnym
3 Przegląd
0458-027-9801-A
