česky
6.4
Světla LED na akumulátoru
Světla LED mohou signalizovat stav nabití nebo
poruchy na akumulátoru. Světla LED mohou sví‐
tit zeleně nebo červeně nebo blikat.
Pokud světla LED svítí zeleně nebo blikají, je
signalizován stav nabití.
► Pokud světla LED svítí červeně nebo blikají:
odstranit závady,
Ve vyžínači nebo v akumulátoru je porucha.
6.5
LED na nabíječce
LED signalizuje stav nabíječky.
Pokud světlo LED svítí zeleně, akumulátor se
nabíjí.
► Pokud světlo LED bliká červeně: odstranit
závady.
V nabíječce je porucha.
7

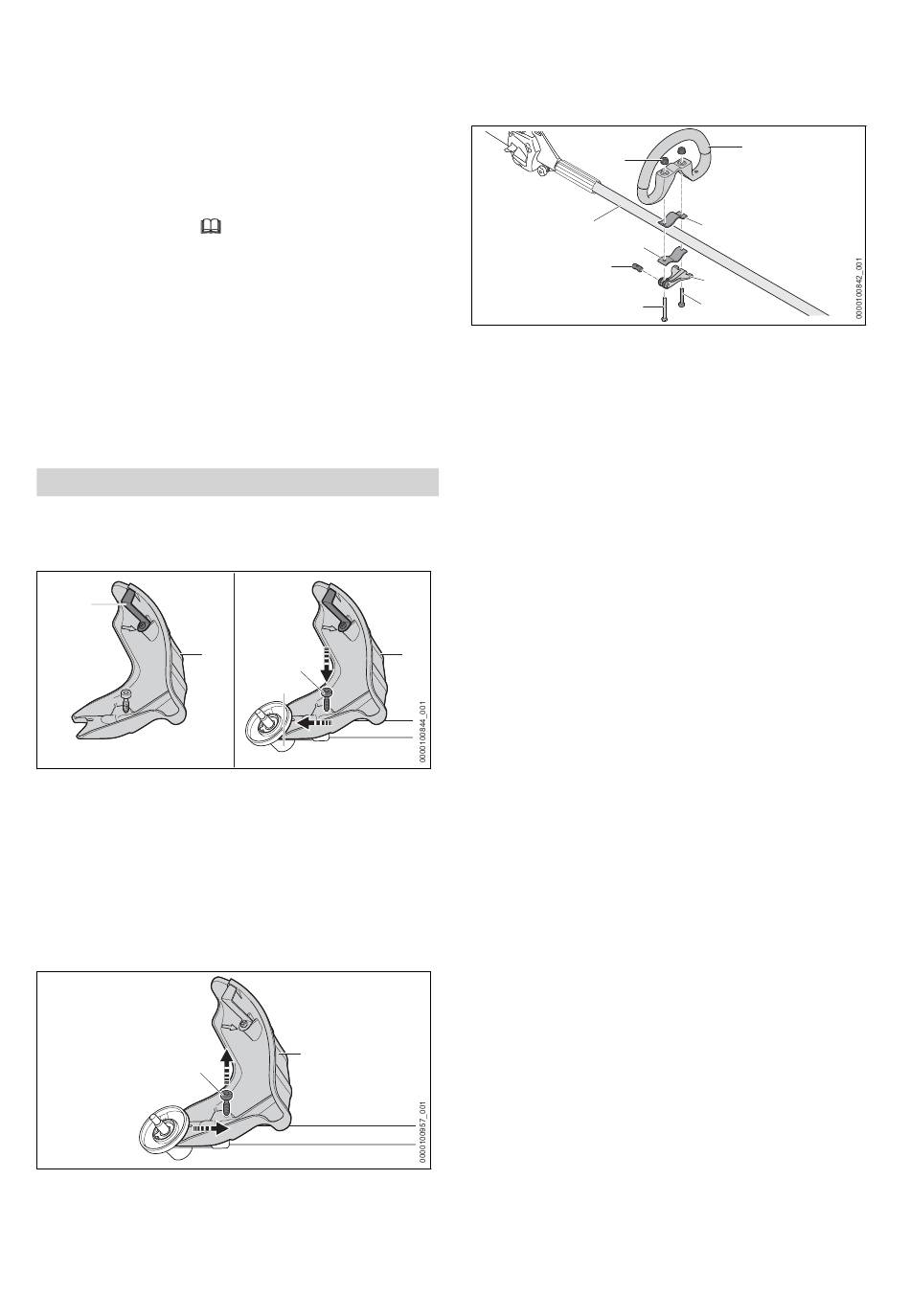

Smontování vyžínače
7.1
Montáž ochranného krytu
► Vypněte vyžínač a vyjměte akumulátor.
1
2
Odřezávací nůž (1) je již do ochranného krytu (2)
vestavěn a nesmí být demontován.
► Vsuňte ochranný kryt (2) až na doraz do vodí‐
tek na převodové skříni.
► Zašroubujte šroub (3) a pevně jej utáhněte.
7.2
Demontáž ochranného krytu
► Vypněte vyžínač a vyjměte akumulátor.
2
► Vyšroubujte šroub (2).
► Stáhněte ochranný kryt (1).
44
19.1.
3
4
1
7.3
Montáž kruhové trubkové ruko‐
jeti
► Vypněte vyžínač a vyjměte akumulátor.
9
► Zaveďte čep (8) do otvoru v rychloupínači (5).
Čep (8) vyrovnejte tak, zářez na čepu byl dole.
► Vložte třmen (3) do kruhové trubkové rukojeti
tak, aby vývrty lícovaly.
► Kruhovou trubkovou rukojeť (2) společně s
třmenem (3) nasaďte na tyč (9).
► Prostrčte dlouhý šroub (7) skrz vývrty v čepu a
rychloupínači (5).
► Přitlačte třmen (4) proti tyči a vyrovnejte jej
tak, aby otvory lícovaly.
► Prostrčte krátký šroub (6) skrz vývrty.
► Prostrčte dlouhý šroub (7) skrz vývrty.
► Našroubujte rýhovanou matici (1).
► Přiklopte rychloupínač (5).
2
Pokud se kruhová trubková rukojeť°(2) již nedá
posouvat, je kruhová trubková rukojeť pevně
nastavena.
► Pokud se kruhová trubková rukojeť°(2) dá
posouvat:
► Vyklopte rychloupínač°(5).
► Utáhněte rýhovanou matici (1).
► Přiklopte rychloupínač (5).
Kruhová trubková rukojeť°(2) se již nedá
posouvat.
► V případě, že se rychloupínač (5) nedá zcela
přiklopit:
► Vyklopte rychloupínač°(5).
► Uvolněte rýhovanou matici (1).
► Přiklopte rychloupínač (5).
Kruhová trubková rukojeť°(2) se již nedá
posouvat.
7.4
Montáž omezovače kroků
► Vypněte vyžínač a vyjměte akumulátor.
7 Smontování vyžínače
2
1
3
4
8
5
7
6
0458-027-9801-A
