română
► Dacă LED-urile luminează cu culoarea roşie
sau pâlpâie: remediaţi defecţiunile,
La motocoasă sau la acumulator există o
defecţiune.
6.5 LED la încărcător
LED-ul indică starea încărcătorului.
Dacă LED-ul luminează cu culoarea verde, acu‐
mulatorul este în curs de încărcare.
► Dacă LED-ul luminează cu culoarea roşie:
remediaţi defecţiunile.
Defecţiune a încărcătorului.

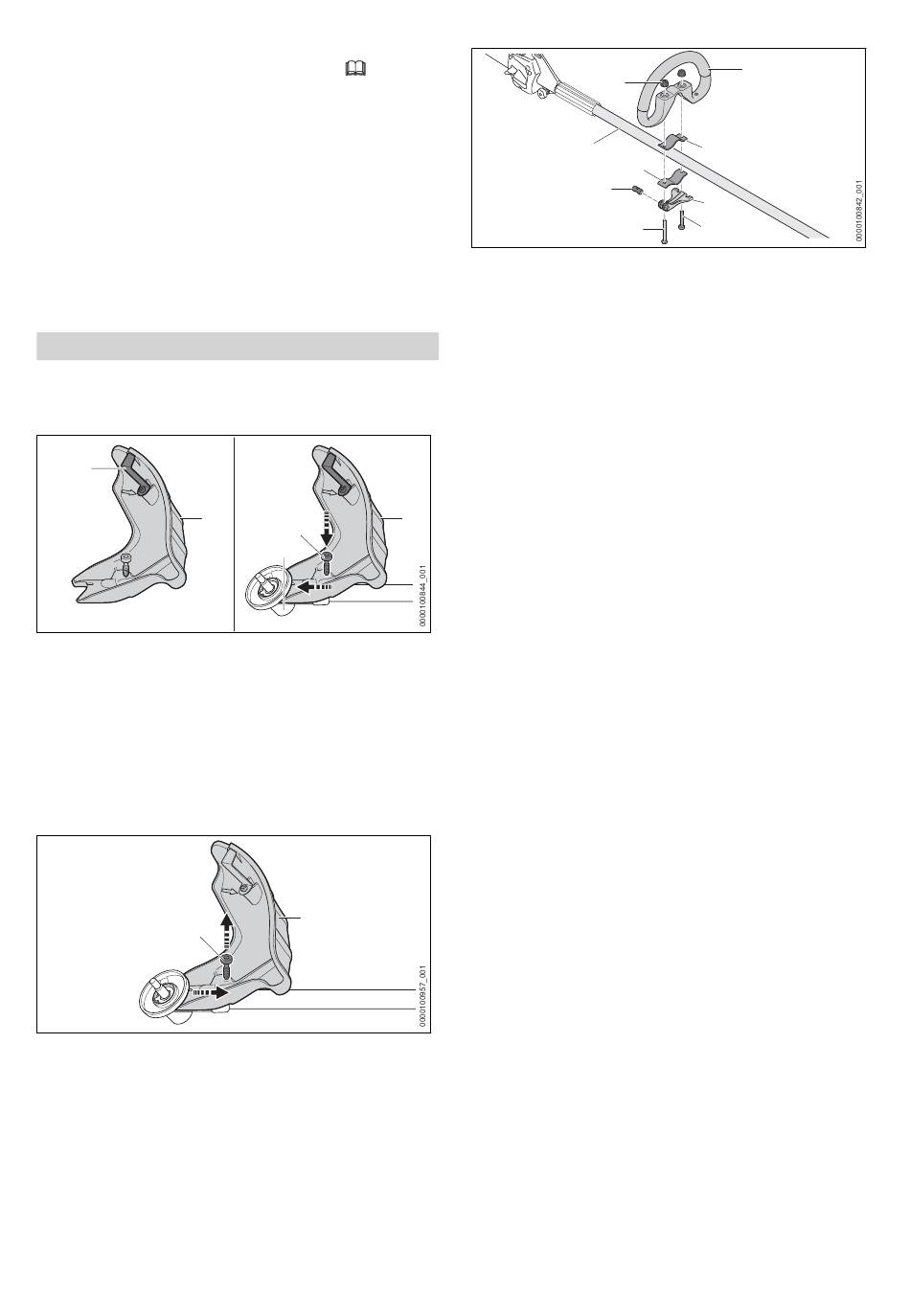

7 Asamblarea motocoasei
7.1 Atașarea apărătorii
► Decuplați motocoasa și scoateți acumulatorul.
1
2
Cuțitul de debitat (1) este montat deja în apără‐
toare (2) și este interzisă demontarea acestuia.
► Împingeți apărătoarea (2) până la opritor în
ghidajele de pe carcasa mecanismului.
► Înșurubați șurubul (3) și strângeți-l ferm.
7.2 Demontarea apărătorii
► Decuplați motocoasa și scoateți acumulatorul.
2
► Deșurubați șurubul (2).
► Scoateți apărătoarea (1) prin tragere.
7.3 Atașarea mânerului circular
► Decuplați motocoasa și scoateți acumulatorul.
166
19.1.
2
3
4
1
1
9
4
8
7
► Introduceți bolțul (8) în orificiul din întinzătorul
rapid (5).
Aliniați bolțul (8) astfel încât crestătura aces‐
tuia să se afle în partea de jos.
► Așezați colierul (3) în mânerul circular, astfel
încât găurile să fie aliniate.
► Așezați mânerul circular (2) împreună cu colie‐
rul (3) pe tijă (9).
► Treceți șurubul lung (7) prin găurile din bolț și
introduceți-l în întinzătorul rapid (5).
► Apăsați colierul (4) împotriva tijei și aliniați-l
astfel încât găurile să fie aliniate.
► Introduceți șurubul scurt (6) prin găuri.
► Introduceți șurubul lung (7) prin găuri.
► Înșurubați piulițele moletate (1).
► Rabatați întinzătorul rapid (5) în poziția închis.
Dacă mânerul circular (2) nu mai poate fi împins,
atunci lungimea mânerului circular este reglată
fix.
► Dacă mânerul circular (2) poate fi împins:
► Rabatați întinzătorul rapid (5) în poziția des‐
chis.
► Strângeți piulițele moletate (1).
► Rabatați întinzătorul rapid (5) în poziția
închis.
Mânerul circular (2) nu mai poate fi împins.
► Dacă întinzătorul rapid (5) nu poate fi rabatat
complet în poziția închis:
► Rabatați întinzătorul rapid (5) în poziția des‐
chis.
► Slăbiți piulițele moletate (1).
► Rabatați întinzătorul rapid (5) în poziția
închis.
Mânerul circular (2) nu mai poate fi împins.
7.4 Montarea limitatorului de pas
► Decuplați motocoasa și scoateți acumulatorul.
7 Asamblarea motocoasei
2
3
5
6
