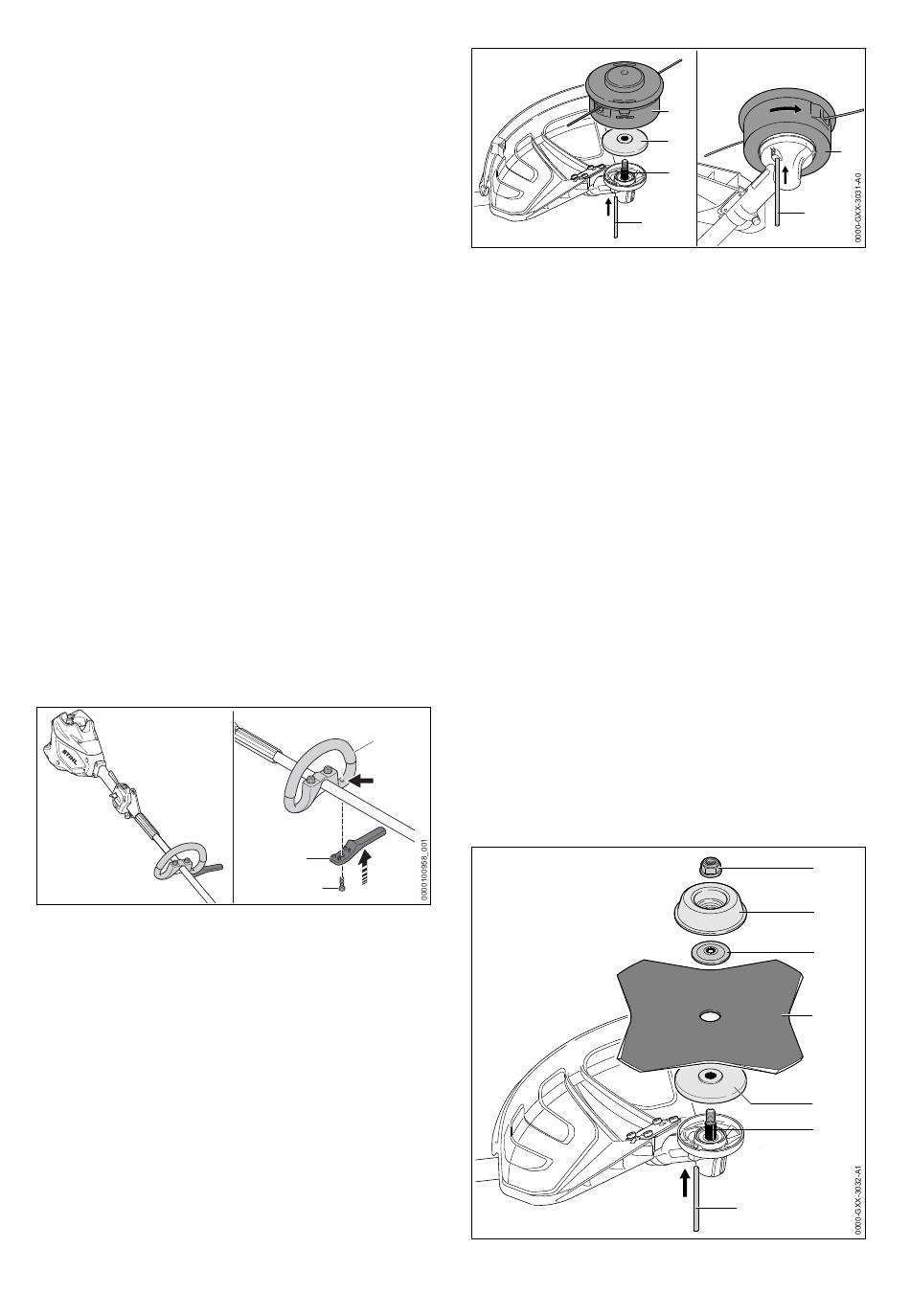

7 Montaż kosy mechanicznej
► Przeprowadzić długą śrubę (7) przez otwory
w sworzniu i w złączu szybkomocującym (5).
► Docisnąć obejmę (4) do wysięgnika i wyrów‐
nać w taki sposób, aby otwory zrównały się ze
sobą.
► Przeprowadzić krótką śrubę (6) przez otwory.
► Przeprowadzić długą śrubę (7) przez otwory.
► Nakręcić nakrętkę radełkowaną (1).
► Złożyć złącze szybkomocujące (5).
Jeśli uchwyt obwiedniowy (2) nie daje się już
przesunąć, pozycja uchwytu jest ustawiona.
► Jeśli można przesunąć uchwyt obwied‐
niowy (2):
► Otworzyć złącze szybkomocujące (5).
► Dokręcić nakrętkę radełkowaną (1).
► Złożyć złącze szybkomocujące (5).
Uchwytu obwiedniowego (2) nie można już
przesunąć.
► Jeśli nie można zamknąć całkowicie złącza
szybkomocującego (5):
► Otworzyć złącze szybkomocujące (5).
► Poluzować nakrętkę radełkowaną (1).
► Złożyć złącze szybkomocujące (5).
Uchwytu obwiedniowego (2) nie można już
przesunąć.
7.4
Montaż ogranicznika kroku
► Wyłączyć kosę mechaniczną i wyjąć akumula‐
tor.
► Założyć ogranicznik kroku (2) na uchwyt
obwiedniowy (3).
Ogranicznik kroku przylega ściśle do uchwytu
obwiedniowego.
► Wkręcić i dokręcić śrubę (1).
7.5
Montaż i demontaż głowicy
koszącej
7.5.1
Montaż głowicy koszącej
► Wyłączyć kosę mechaniczną i wyjąć akumula‐
tor.
0458-027-9801-A
4 3
2
1
► Nałożyć tarczę dociskową (2) na wał (3) w taki
sposób, aby mniejsza średnica skierowana
była do góry.
► Nałożyć głowicę koszącą (1) na wał (3) i obró‐
cić ją ręką w lewo.
► Trzpień blokujący (4) włożyć w otwór do oporu
i przytrzymać.
► Głowicę koszącą (1) obracać w lewo, aż
trzpień (4) zablokuje się.
Wał (3) jest zablokowany.
► Dokręcić głowicę koszącą (1) ręką.
► Wyjąć trzpień blokujący (4).
7.5.2
Demontaż głowicy koszącej
► Wyłączyć kosę i wyjąć akumulator.
► Trzpień blokujący włożyć w otwór do oporu i
przytrzymać.
► Obracać głowicę koszącą, aż trzpień zablo‐
kuje się.
Wał jest zablokowany.
► Wykręcić głowicę koszącą w prawo.
► Zdjąć tarczę dociskową.
► Wyjąć trzpień blokujący.
7.5.3
Montaż metalowego narzędzia tną‐
cego
► Wyłączyć kosę i wyjąć akumulator.
1
2
3
4
4
2
3
4
5
6
7
polski
1
1
103
