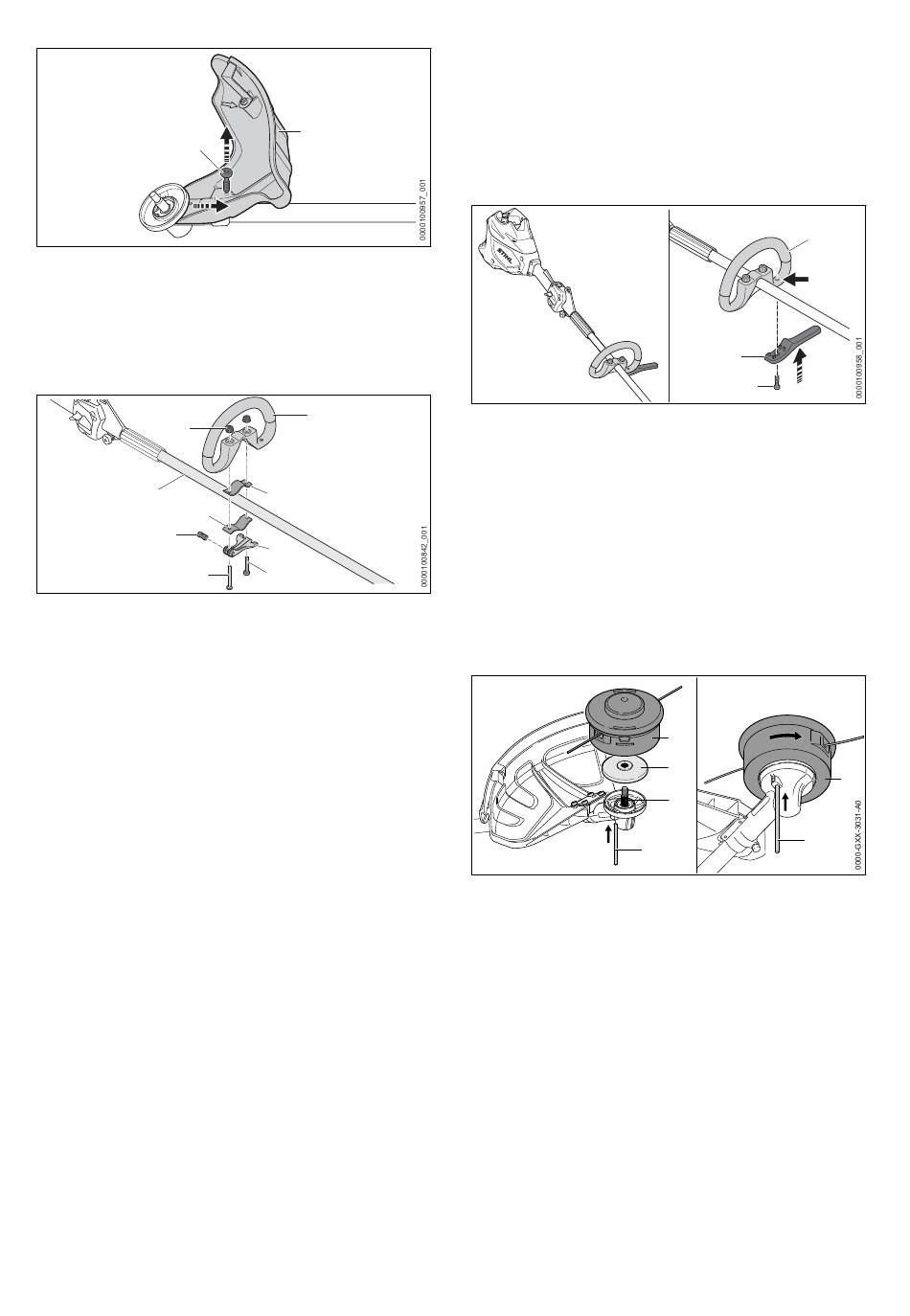

7 A motoros kasza összeszerelése
2
► Csavarja ki a csavart (2).
► Húzza le a védőt (1).
7.3
A körfogantyú felszerelése
► Kapcsolja ki a motoros kaszát és vegye ki az
akkumulátort.
1
9
4
8
7
► A csapszeget (8) vezesse a gyrosbefogó (5)
nyílásába.
A csapszeget (8) úgy igazítsa, hogy a csap‐
szeg bemetszése alul legyen.
► Tegye a bilincset (3) úgy a körfogantyúba,
hogy a furatok illeszkedjenek egymáshoz.
► Helyezze a körfogantyút (2) a bilinccsel (3)
együtt a szárra (9).
► Vezesse a hosszú csavart (7) a furatokon
keresztül a csapszegben és a gyorsbefogóban
(5).
► Nyomja a bilincset (4) a szárhoz és igazítsa
úgy, hogy a furatok illeszkedjenek egymáshoz.
► Vezesse a rövid csavart (6) a furatokon
keresztül.
► Vezesse a hosszú csavart (7) a furatokon
keresztül.
► Csavarja fel a fogazott anyát (1).
► Csukja be a gyorsbefogót (5).
Amennyiben a körfogantyú (2) már nem tolható
el, a körfogantyú szilárdan be van állítva.
► Amennyiben a körfogantyú (2) még eltolható:
► Niyssa ki a gyorsbefogót (5).
► Húzza meg a fogazott anyát (1).
► Csukja be a gyorsbefogót (5).
A körfogantyú (2) már nem eltolható.
► Ha a gyorsbefogót (5) nem lehet teljesen
becsukni:
► Niyssa ki a gyorsbefogót (5).
► Lazítsa meg a fogazott anyát (1).
0458-027-9801-A
1
2
3
5
6
► Csukja be a gyorsbefogót (5).
A körfogantyú (2) már nem eltolható.
7.4
Az előtolási korlátozó felszere‐
lése
► Kapcsolja ki a motoros kaszát és vegye ki az
akkumulátort.
► Az előtolási korlátozót (2) helyezze a körfo‐
gantyúra (3).
Az előtolási korlátozó egy síkban van a körfo‐
gantyúval.
► Csavarja be a csavart (1) és húzza meg szo‐
rosan.
7.5
A nyírófej fel- és leszerelése
7.5.1
A nyírófej felszerelése
► Kapcsolja ki a motoros kaszát és vegye ki az
akkumulátort.
► Helyezze a nyomótányért (2) a tengelyre (3)
úgy, hogy a kisebb átmérő felfelé nézzen.
► Helyezze a nyírófejet (1) a tengelyre (3) és
húzza kézzel az óramutató járásával ellent‐
étes irányba.
► Ütközésig nyomja be a furatba a dugaszoló‐
tüskét (4) és tartsa nyomva.
► Addig forgassa óramutató járásával mege‐
gyező irányban a nyírófejet (1), hogy a duga‐
szolótüske (4) bekattanjon.
A tengely (3) le van blokkolva.
► A nyírófejet (1) kézzel húzza meg.
► Húzza le a dugaszolótüskét (4).
7.5.2
A nyírófej leszerelése
► Kapcsolja ki a motoros kaszát és vegye ki az
akkumulátort.
magyar
4 3
2
1
1
2
3
4
4
1
73
